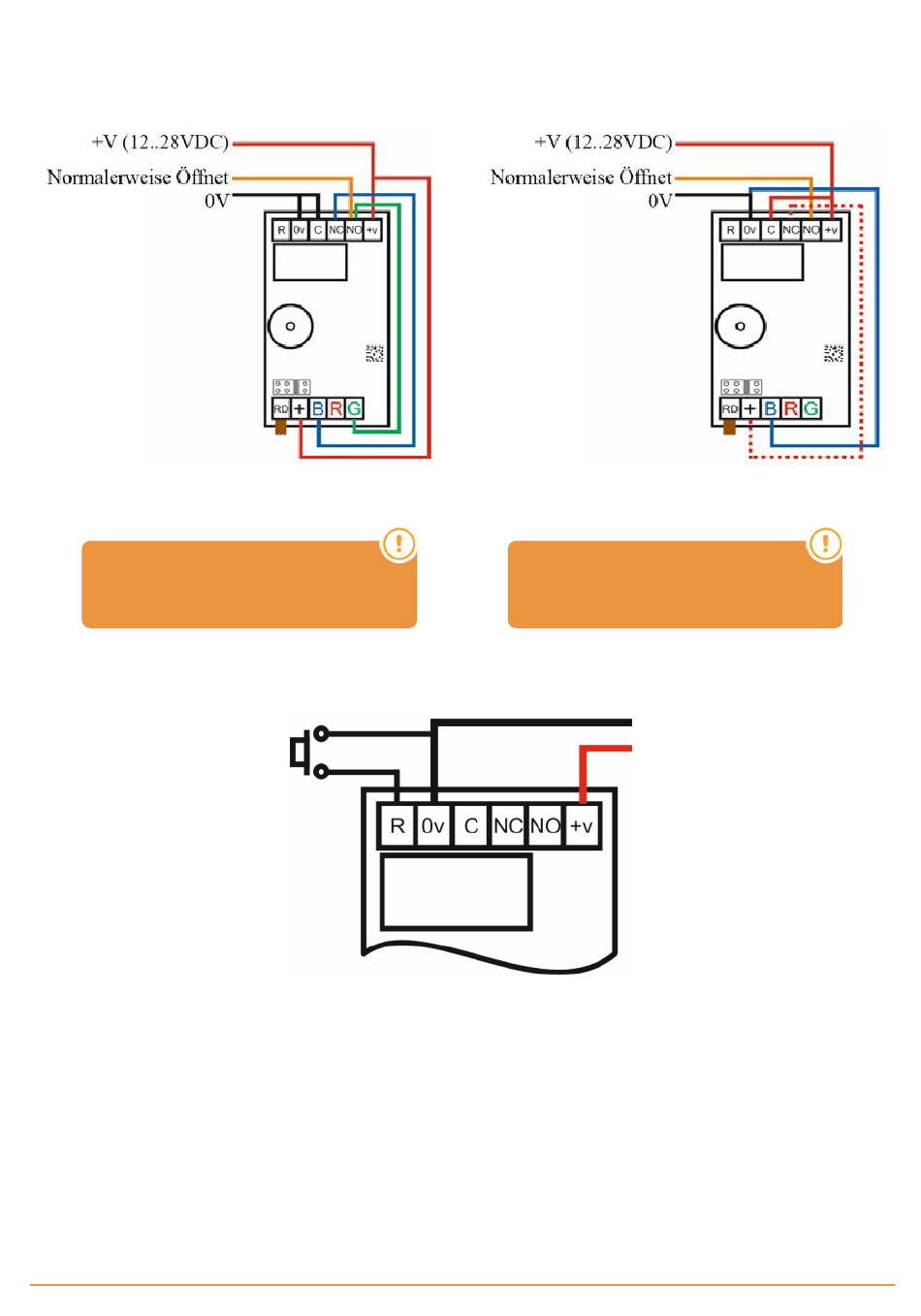

Verkabelung
Zwei mögliche Konfigurationen stehen zur Wahl:
Je nachdem, ob der Ausgang zur Versorgungsspannung (+ V) oder zu Masse (0 V) geht.
Konfiguration mit Ausgang zu 0 V
Konfiguration mit Ausgang zu +V
Nichts an die RD-Klemme
Im Gehäuse die Kabel nicht zu lang
anschließen.
lassen.
Externer Schalter
An die Klemmen R und 0 V kann auch ein externer Schließerschalter angeschlossen werden.
jcmtechnologies
6
