Pro Audio Technology VT8 Handbuch Seite 7

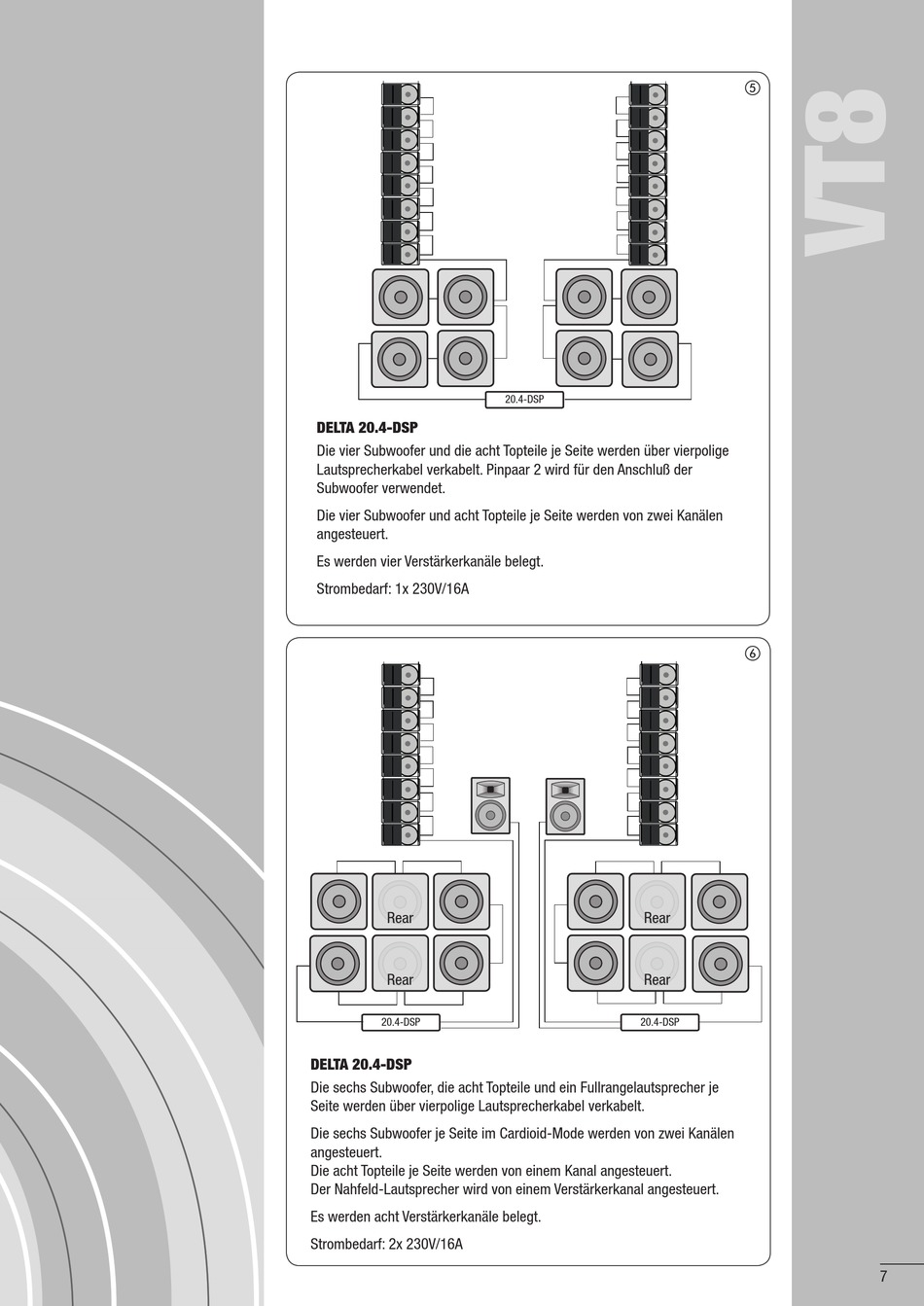

DELTA 20.4-DSP
Die vier Subwoofer und die acht Topteile je Seite werden über vierpolige
Lautsprecherkabel verkabelt. Pinpaar 2 wird für den Anschluß der
Subwoofer verwendet.
Die vier Subwoofer und acht Topteile je Seite werden von zwei Kanälen
angesteuert.
Es werden vier Verstärkerkanäle belegt.
Strombedarf: 1x 230V/16A
Rear
Rear
20.4-DSP
DELTA 20.4-DSP
Die sechs Subwoofer, die acht Topteile und ein Fullrangelautsprecher je
Seite werden über vierpolige Lautsprecherkabel verkabelt.
Die sechs Subwoofer je Seite im Cardioid-Mode werden von zwei Kanälen
angesteuert.
Die acht Topteile je Seite werden von einem Kanal angesteuert.
Der Nahfeld-Lautsprecher wird von einem Verstärkerkanal angesteuert.
Es werden acht Verstärkerkanäle belegt.
Strombedarf: 2x 230V/16A
20.4-DSP
Rear
Rear
20.4-DSP
e
f
7
