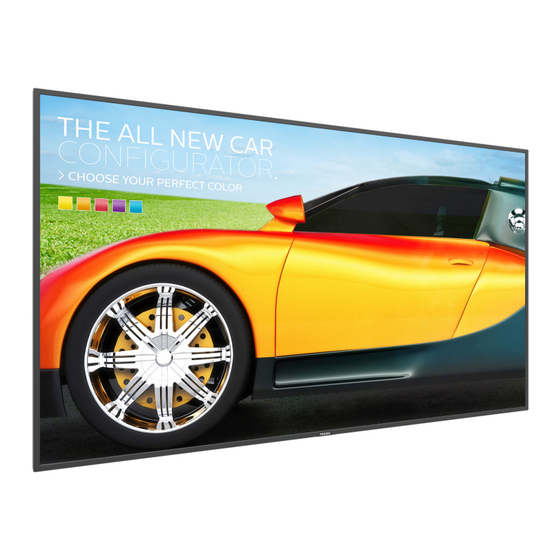

Bedienungsanleitung (Deutsch)
65BDL3510Q
75BDL3510Q
86BDL3510Q
V1.00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Philips 65BDL3510Q

  • Seite 1 65BDL3510Q 75BDL3510Q 86BDL3510Q V1.00 www.philips.com/welcome Bedienungsanleitung (Deutsch)
  • Seite 2: Sicherheitshinweise

    • Wenn Sie das Anzeigegerät durch Ziehen des Netzkabels abschalten, warten Sie 6 Sekunden, bevor Sie das Netzkabel zum Normalbetrieb wieder anschließen. • Achten Sie darauf, stets ein zugelassenes Netzkabel von Philips zu verwenden. Wenn Ihr Netzkabel fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Kundencenter auf.
  • Seite 3: Eu-Konformitätserklärung

    65BDL3510Q_75BDL3510Q_86BDL3510Q • Die in diesen Spezifikationen angegebene Lebensdauer des Displays wird nur garantiert, wenn das Display unter angemessenen Betriebsbedingungen verwendet wird. Wichtig: Aktivieren Sie grundsätzlich einen bewegten Bildschirmschoner, wenn Sie Ihr Display verlassen. Achten Sie grundsätzlich darauf, dass das Bild bei der Anzeige statischer Inhalte von Zeit zu Zeit gewechselt wird – zum Beispiel durch einen passenden Bildschirmschoner.
  • Seite 4: Warnhinweise Zu Elektrostatischer Entladung

    65BDL3510Q_75BDL3510Q_86BDL3510Q Warnhinweise zu elektrostatischer Entladung Wenn Sie sich dem Monitor nähern, kann sich das Gerät entladen und kehrt nach einem Neustart möglicherweise zum Hauptmenü zurück. Warnung: Dieses Gerät stimmt mit Klasse A von EN55032/CISPR 32 überein. In einer Wohnumgebung kann dieses Gerät Funkstörungen verursachen.
  • Seite 5: Elektrische, Magnetische Und Elektromagnetische Felder ("Emf")

    65BDL3510Q_75BDL3510Q_86BDL3510Q Hinweis vom polnischen Zentrum für Prüfungen und Zertifizierungen Das Gerät sollte mit Strom aus einer Steckdose mit angeschlossener Schutzschaltung (dreipolige Steckdose) gespeist werden. Alle Geräte, die zusammenarbeiten (Computer, Anzeigegerät, Drucker etc.), sollten dieselbe Stromversorgung nutzen. Der Außenleiter der elektrischen Installation des Zimmers sollte über eine Reserve-Kurzschluss-Schutzvorrichtung in Form einer Sicherung mit einem Nominalwert von maximal 16 Ampere (A) verfügen.
  • Seite 6 65BDL3510Q_75BDL3510Q_86BDL3510Q Informationen ausschließlich für Großbritannien Warnung – dieses Gerät muss geerdet sein. Wichtig: Dieses Gerät wird mit einem geprüften angegossenen 13-A-Stecker geliefert. Gehen Sie zum Austauschen einer Sicherung bei diesem Steckertyp wie folgt vor:+ 1. Entfernen Sie die Abdeckung des Sicherungsfachs und die Sicherung. 2.
  • Seite 7 65BDL3510Q_75BDL3510Q_86BDL3510Q China RoHS 根据中国大陆《电器电子产品有害物质限制使用管理办法》 , 以下部分列出了本产品中可能包含的有害物 质的名称和含量。 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr (VI)) (PBB) (PBDE) 外壳 液晶显示屏 电路板组件* 电源适配器 电源线/连接线 遥控器 本表格依据SJ/T 11364 的规定编制。 *: 电路板组件包括印刷电路板及其构成的零部件, 如电阻、 电容、 集成电路、 连接器等。 O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。...
  • Seite 8: Entsorgung Elektrischer Und Elektronischer Altgeräte (Weee)

    Unternehmen können Ihr Produkt zur Erhöhung der Menge an wiederverwertbaren Materialien und zur Minimierung der Entsorgungsmenge recyceln. Bitte informieren Sie sich bei Ihrem örtlichen Philips-Händler über die örtlichen Richtlinien zur Entsorgung Ihres alten Anzeigegerätes. (Für Kunden in Kanada und den Vereinigten Staaten) Dieses Produkt kann Blei und/oder Quecksilber enthalten.
  • Seite 9 Sammeln und Recyceln Ihres Altgerätes zum Zeitpunkt der Entsorgung hilft beim Erhalt natürlicher Ressourcen und gewährleistet eine für menschliche Gesundheit und Umwelt schonende Art der Wiederverwertung. Weitere Informationen über elektrische und elektronische Altgeräte finden Sie unter http://www.india.philips.com/ about/sustainability/recycling/index.page. Bitte erkundigen Sie sich unter den nachstehenden Kontaktdaten nach Sammelstellen zum Recycling von Geräten in Indien.
  • Seite 10 65BDL3510Q_75BDL3510Q_86BDL3510Q Batterien EU: Die durchgestrichene Abfalltonne auf Rädern zeigt an, dass verbrauchte Batterien und Akkumulatoren nicht über den Hausmüll entsorgt werden dürfen! Es gibt ein separates Sammelsystem für verbrauchte Batterien und Akkumulatoren, die sachgemäße Handhabung und Recycling entsprechend der Gesetzgebung erlauben. Einzelheiten zu Sammel- und Recyclingsystemen erhalten Sie von Ihrer Stadtverwaltung.
  • Seite 11: Inhaltsverzeichnis

    65BDL3510Q_75BDL3510Q_86BDL3510Q Inhalt 5.2.1. Bild-Menü ...........15 5.2.2. Bildschirm-Menü .......16 5.2.3. Audio ............17 Auspacken und installieren ........1 5.2.4. Kacheln ..........17 1.1. Auspacken ............1 5.2.5. Netzwerk ..........18 1.2. Lieferumfang ............1 5.2.6. Konfigurationsmenü ......19 1.3. Installationshinweise ........1 5.2.7. Option ..........20 1.4.
  • Seite 12: Auspacken Und Installieren

    • HDMI-Kabel Kurzanleitung und AAA-Batterien • IR-Sensorkabel LCD-Display • USB-Abdeckung und M3- * Das mitgelieferte Netzkabel kann je nach Region variieren. Schraube x 1 + M4-Schraube x 1 (65BDL3510Q) • USB-Abdeckung und M3-Schraube x 1 Netzkabel RS232-Daisy-Chain-Kabel RS232-Kabel HDMI-Kabel (75BDL3510Q/86BDL3510Q) • Logo anzeigen...
  • Seite 13: An Einer Wand Montieren

    1.4. An einer Wand montieren Zur Montage dieses Anzeigegerätes an einer Wand wird ein herkömmliches Wandmontageset (handelsüblich) benötigt. Wir empfehlen die Verwendung einer Montageschnittstelle, die mit den Standards TÜV-GS und/oder UL1678 in Nordamerika übereinstimmt. 65BDL3510Q 75BDL3510Q Schutzabdeckung Schutzabdeckung VESA-Gitter VESA-Gitter...
  • Seite 14: Erforderlicher Freiraum Zur Belüftung

    65BDL3510Q_75BDL3510Q_86BDL3510Q Vorsicht: So verhindern Sie, dass das Anzeigegerät herunterfällt: • Bei der Wand- oder Deckenmontage empfehlen wir, das Anzeigegerät mit handelsüblichen Metallhalterungen zu installieren. Detaillierte Anweisungen zur Installation finden Sie in der mit der Halterung gelieferten Anleitung. • Verhindern Sie, dass das Display bei einem Erdbeben oder einer anderen Naturkatastrophe herunterfällt, indem Sie den Hersteller der Halterung bezüglich der Montageposition betragen.
  • Seite 15: Teile Und Funktionen

    65BDL3510Q_75BDL3510Q_86BDL3510Q Teile und Funktionen 2.1. Bedienfeld [ ]-Taste [Menü]-Taste Mit dieser Taste schalten Sie das Anzeigegerät ein bzw. Zum Zurückkehren zum vorherigen Menü bei versetzen es in den Bereitschaftsmodus. eingeblendetem Bildschirmmenü. Diese Taste kann zur Aktivierung des Bildschirmmenüs bei ausgeblendetem [Stumm]-Taste Bildschirmmenü...
  • Seite 16: Eingabe/Ausgänge

    65BDL3510Q_75BDL3510Q_86BDL3510Q 2.2. Eingabe/Ausgänge 65BDL3510Q RJ45 USB 2.0 Service Port PC LINE IN AUDIO OUT IR-OUT IR-IN RS232 RS232 100-240V 50-60Hz 2.5A HDMI 1 IN HDMI 2 IN HDMI 3 IN DVI-I AC-Eingang PC-Line-In AC-Stromversorgung von der Steckdose. Audioeingang für VGA-Quelle (3,5 mm, stereo).
  • Seite 17 65BDL3510Q_75BDL3510Q_86BDL3510Q 75BDL3510Q/86BDL3510Q RJ45 USB 2.0 Service Port PC LINE IN AUDIO OUT IR-OUT IR-IN RS232 RS232 100-240V 50-60Hz 2.5A HDMI 1 IN HDMI 2 IN HDMI 3 IN DVI-I AC-Ausgang PC-Line-In AC-Stromversorgung zum AC-Eingang eines Audioeingang für VGA-Quelle (3,5 mm, stereo). Medienplayers.
  • Seite 18: Fernbedienung

    65BDL3510Q_75BDL3510Q_86BDL3510Q 2.3. Fernbedienung [ ] Ein/Aus-Taste Schaltet das Anzeigegerät ein oder versetzt es in den Bereitschaftsmodus. 2.3.1. Allgemeine Funktionen [Wiedergabe]-Tasten Zur Wiedergabesteuerung von Mediendateien. ] Quelle-Taste NORMAL Zur Auswahl der gewünschten Eingangsquelle. VGA, DVI-I, HDMI 1 Wählen Sie mit [ ] / [ ] zwischen HDMI 2 HDMI 3 .
  • Seite 19: Id-Fernbedienung

    65BDL3510Q_75BDL3510Q_86BDL3510Q 2.3.2. ID-Fernbedienung Drücken Sie die [ID]-Taste. Die rote LED blinkt zweimal. 1. Drücken Sie die [ID SET]-Taste zum Aufrufen des ID- Legen Sie die Fernbedienungs-ID fest, wenn Sie diese Modus länger als 1 Sekunde. Die rote LED leuchtet auf. Fernbedienung an mehreren Anzeigegeräten verwenden Durch erneutes Drücken der [ID Einstellen]-Taste wird möchten.
  • Seite 20: Batterien In Die Fernbedienung Einlegen

    65BDL3510Q_75BDL3510Q_86BDL3510Q 2.3.3. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei AAA-Batterien (1,5 V) mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Schieben Sie die Abdeckung zum Öffnen ab. 2. Legen Sie die Batterien richtig herum (+ und -) ein. 3.
  • Seite 21: Usb-Abdeckung

    65BDL3510Q_75BDL3510Q_86BDL3510Q 2.4. USB-Abdeckung • Verwenden Sie USB-Abdeckung und Schrauben zur Abdeckung von USB-Stick. 65BDL3510Q 1. Lösen Sie die Schraube wie abgebildet. Bewahren Sie sie an einem geeigneten Ort auf. 2. Schließen Sie den USB-Stick an. 3. Installieren Sie die USB-Abdeckung.
  • Seite 22: Externes Gerät Anschließen

    65BDL3510Q_75BDL3510Q_86BDL3510Q Externes Gerät anschließen 3.1. Externes Gerät anschließen (DVD/VCR/VCD) 3.1.1. HDMI-Videoeingang verwenden RS232 RS232 HDMI 1 IN HDMI 2 IN HDMI 3 IN DVI-I [HDMI-Eingang] HDMI-Ausgang DVD / VCR / VCD 3.2. PC anschließen 3.2.1. DVI-Eingang verwenden [PC-Line-In] PC LINE IN RS232 RS232 DVI-I...
  • Seite 23: Mehrere Anzeigegeräte In Einer Daisy Chain-Konfiguration Anschließen

    65BDL3510Q_75BDL3510Q_86BDL3510Q 3.3. Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung einer Videowand). 3.3.1. Anzeigesteuerungsverbindung Verbinden Sie den Anschluss [RS232-Ausgang] von Anzeige 1 mit dem Anschluss [RS232-Eingang] von Anzeige 2. ANZEIGE 1 ANZEIGE 2 [RS-232C]...
  • Seite 24: Kabelnetzwerkverbindung

    65BDL3510Q_75BDL3510Q_86BDL3510Q 3.6. Kabelnetzwerkverbindung INTERNET ROUTER [RJ-45] [RJ-45] Network Settings (Netzwerkeinstellungen): 1. Schalten Sie den Router ein, aktivieren Sie seine DHCP-Funktion. 2. Schließen Sie den Router über ein LAN-Kabel an das Display an. Einstellung 3. Drücken Sie die [ ] HOME-Taste an der Fernbedienung, wählen Sie dann Mit Netzwerk verbinden , drücken Sie dann die Taste [ 4.
  • Seite 25: Bedienung

    65BDL3510Q_75BDL3510Q_86BDL3510Q Bedienung 7. Mit den [Wiedergabe]-Tasten ( ) steuern Sie die Wiedergabe. Hinweis: Bei den in diesem Abschnitt erwähnten Steuertasten handelt es sich um 1 / 2 Fernbedienungstasten, sofern nicht anders angegeben. 4.1. Multimediadateien von USB-Geräten Return aaa1 aaa2 aaa3 wiedergeben 1.
  • Seite 26: Osd-Menü

    65BDL3510Q_75BDL3510Q_86BDL3510Q OSD-Menü 5.2. Übersicht über das Bildschirmmenü Nachstehend sehen Sie eine Übersicht der Struktur des 5.2.1. Bild-Menü Bildschirmmenüs. Sie können es zur weiteren Anpassung Ihres Anzeigegerätes als Referenz verwenden. BILD Bildmodus Standard 5.1. Im Bildschirmmenü navigieren BILDSCHIRM Helligkeit AUDIO Kontrast KACHELN Schärfe 5.1.1.
  • Seite 27: Bildschirm-Menü

    65BDL3510Q_75BDL3510Q_86BDL3510Q Farbtemperatur Takt/Phase Dient der Anpassung der Farbtemperatur. Verbessert Fokus, Klarheit und Bildstabilität durch Erhöhen oder Verringern dieser Einstellung. Das Bild wird rötlich, wenn die Farbtemperatur abnimmt, und bläulich, wenn die Farbtemperatur zunimmt. Hinweis: Nur VGA-Eingang. Scan-modus Zoom-modus Hierüber ändern Sie den Anzeigebereich des Bildes. VGA/DVI-I/HDMI1/HDMI2/HDMI3/USB/OPS: {Vollbild} / {Real} / {16:9}/ {4:3}/ {Benutzerdefiniert} Smart power...
  • Seite 28: Audio

    65BDL3510Q_75BDL3510Q_86BDL3510Q Autom. Einstellung Aus: Funktion deaktivieren und Audioausg.-Lautst. ausgrauen. Drücken Sie zum automatischen Erkennen und Anpassen von H. Position, V. Position, Takt und Taktphase „SET“. Quelle Hinweis: Nur VGA-Eingang. Wählen Sie die Audioeingangsquelle. Bildschirm-rücksetzung Analog: Audio vom Audioeingang. Setzt alle Einstellungen im Bildschirm-Menü auf die Digital: Audio von HDMI/DVI werkseitigen Standardwerte zurück.
  • Seite 29: Netzwerk

    65BDL3510Q_75BDL3510Q_86BDL3510Q Beispiel: Matrix mit 2 x 2 Bildschirmen (4 Anzeigegeräte) {Aus} H-Monitore = 2 Anzeigegeräte V-Monitore = 2 Anzeigegeräte H-Monitore Position Beispiel: Matrix mit 5 x 5 Bildschirmen (25 Anzeigegeräte) H-Monitore = 5 Anzeigegeräte Frame Comp. Oben V-Monitore = 5 Anzeigegeräte Zum Anpassen der oberen Bildkompensation.
  • Seite 30: Konfig. Menü

    65BDL3510Q_75BDL3510Q_86BDL3510Q 5.2.6. Konfig. menü Monitor-ID Stellen Sie die Kennung zur Steuerung des Anzeigegerätes per RS232 ein. Einschaltzustand BILD Last status Wenn mehrere dieser Anzeigegeräte verbunden sind, muss BILDSCHIRM Netzwerksteuerport RS232 jedes Anzeigegerät über eine einzigartige Kennung verfügen. AUDIO Startquelle Letz. Eing. Monitor-ID-Nummernbereich von 1 bis 255.
  • Seite 31 65BDL3510Q_75BDL3510Q_86BDL3510Q 5.2.7. Option Das vorhandene Sommerzeit-ein/aus-Menüelement sollte durch folgende Menüstruktur ersetzt werden: Das Menüelement { Daylight saving } (Sommerzeit) öffnet ein Sprache BILD Deutsch Untermenü mit folgenden Elementen: BILDSCHIRM Autom. Signalerkennung • Menüelement {Sommerzeit Anfang} Element {1st, 2nd, 3rd, AUDIO Datum &...
  • Seite 32 65BDL3510Q_75BDL3510Q_86BDL3510Q • {Einschaltzeit} - passen Sie mit [ ] oder [ ] an und das • {Alles sperren} / {Sperre (außer Lautst.)} / {Sperre (außer Display schaltet sich zur angegebenen Zeit ein. Ein/Aus)} / {Alle sperren außer PWR&VOL} • {Ausschaltzeit} - passen Sie mit [ ] oder [ ] an und das –...
  • Seite 33 65BDL3510Q_75BDL3510Q_86BDL3510Q Abschalttimer Zur Festlegung der automatischen Abschaltzeit (in Stunden). USB-Auto-Wdg. Zur Wiedergabe des Quellentyps wählen. Die Optionen lauten: {Aus} / {Ein}. Diaschaudauer Wie lange jedes einzelne Bild bei USB-Auto-Wdg. und USB- Playlist angezeigt wird. USB-Playlist Wählen Sie 1 Wiedergabeliste zur Wiedergabe, unterstützt bis zu 7 Wiedergabelisten.
  • Seite 34: Unterstützte Medienformate

    65BDL3510Q_75BDL3510Q_86BDL3510Q Unterstützte Medienformate USB-Multimediaformate Videoformat Videocodec Auflösung Bitrate MPEG1/2 1080p bei 30 Bildern/s 40 Mb/s H.264 1080p bei 30 Bildern/s 50 Mb/s WMV3 1080p bei 30 Bildern/s 40 Mb/s Motion JPEG 640 x 480 bei 30 Bildern/s 40 Mb/s Audioformat Audiocodec Abtastrate Kanal...
  • Seite 35: Eingangsmodus

    65BDL3510Q_75BDL3510Q_86BDL3510Q Eingangsmodus Timing-Unterstützung: Element Auflösung H. Freq. (kHz) V. Freq. (Hz) 720 × 400 bei 70 Hz DOS 31,469 70,087 640 × 480 bei 60Hz DMT 31,469 59,94 640 × 480 bei 67 Hz MAC 66,667 640 × 480 bei 72Hz DMT 37,861 72,809 640 ×...
  • Seite 36: Richtlinie Zu Pixelfehlern

    PDP- / TFT-Bildschirmen für Plasma- & LCD-Anzeigegeräte eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben; dennoch garantiert Philips, dass alle Plasma- & LCD-Anzeigegeräte mit einer inakzeptablen Anzahl an Defekten innerhalb der Garantiedauer gemäß Ihren örtlichen Garantiebedingungen repariert werden.
  • Seite 37: Dunkle Punktdefekte

    Toleranzen bei Pixeldefekten Damit Sie während der Gewährleistungsdauer Anspruch auf Reparatur infolge von Pixeldefekten haben, muss ein PDP-/ TFT- Bildschirm in einem Plasma- / LCD-Bildschirm von Philips Pixel oder Subpixel aufweisen, die in der nachstehenden Tabelle aufgeführten Toleranzen überschreiten. Hellpunkt-Effekt...
  • Seite 38: Reinigung Und Problemlösung

    65BDL3510Q_75BDL3510Q_86BDL3510Q So vermeiden Sie den Mura-Effekt Obwohl wir eine vollständige Verhinderung des Mura-Effekts nicht garantieren können, kann die Auftretenswahrscheinlichkeit von Mura durch diese Methoden minimiert werden: • Verringerung der Helligkeit der Hintergrundbeleuchtung • Verwendung eines Bildschirmschoners • Reduzierung der Umgebungstemperatur rund um das Gerät Reinigung und Problemlösung 9.1.
  • Seite 39: Problemlösung

    65BDL3510Q_75BDL3510Q_86BDL3510Q 9.2. Problemlösung Symptom Mögliche Ursache Lösung Es wird kein Bild angezeigt 1. Das Netzkabel ist nicht 1. Schließen Sie das Netzkabel an. angeschlossen. 2. Stellen Sie sicher, dass der 2. Der Netzschalter an der Rückseite des Netzschalter eingeschaltet ist. Anzeigegerätes ist nicht eingeschaltet.
  • Seite 40: Technische Daten

    65BDL3510Q_75BDL3510Q_86BDL3510Q Technische Daten Anzeige: Element Technische Daten 65BDL3510Q 75BDL3510Q 86BDL3510Q Bildschirmgröße 1639 mm / 64,5 Zoll 1893 mm / 74,5 Zoll 2174 mm / 85,6 Zoll (aktiver Bereich) Bildformat 16:9 16:9 16:9 Anzahl an Pixeln 3840 (H) x 2160 (V)
  • Seite 41: Umgebungsbedingungen

    65BDL3510Q_75BDL3510Q_86BDL3510Q Umgebungsbedingungen: Element Technische Daten 0 ~ 40°C Temperatur Betrieb -20 ~ 60°C Lagerung 20 ~ 80% relative Luftfeuchtigkeit (nicht kondensierend) Feuchtigkeit Betrieb 5 ~ 95% relative Luftfeuchtigkeit (nicht kondensierend) Lagerung 0 ~ 3.000 m Höhe Betrieb Lagerung / Transport 0 ~ 9.000 m...
  • Seite 42 2020 © Koninklijke Philips N.V. Alle Rechte vorbehalten. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N. V. und werden unter Lizenz der Koninklijke Philips N.V. verwendet. Technischen Daten können sich ohne Vorankündigung ändern.
