SOROTEC Simple BOB CNC720 Installationshandbuch
Inhaltszusammenfassung für SOROTEC Simple BOB CNC720

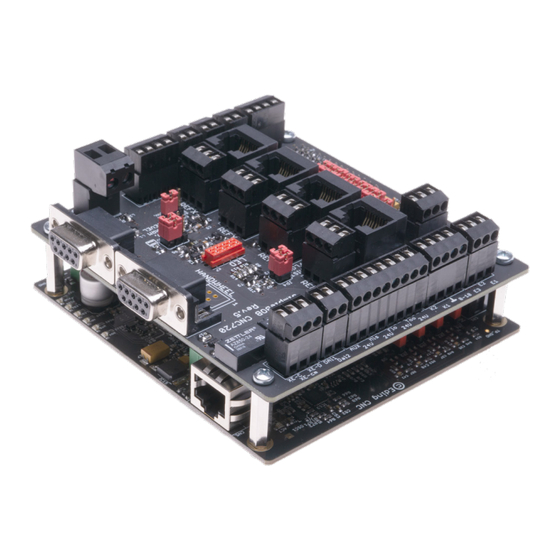

- Seite 1 Installationshandbuch Simple BOB CNC720 Breakoutboard EIF.SIMPLEBOB.720 SOROTEC GmbH Tel.: +49 (0) 7227-994255-0 Withig 12 Fax: +49 (0) 7227-994255-9 77836 Rheinmünster E-Mail: sorotec@sorotec.de Version 1.0.0 Web: www.sorotec.de...
-
Seite 2: Inhaltsverzeichnis
Installationshandbuch Simple BOB CNC720 Breakoutboard Inhaltsverzeichnis 1. Änderungsverzeichnis ........................3 2. Sicherheitshinweis ........................... 4 3. Anschlüsse ............................4 3.1 Grafische Übersicht der Anschlüsse .................... 4 3.2 Tabellarische Übersicht der Anschlüsse ..................5 4. Funktionsbeschreibung ........................7 4.1 Spannungsversorgung (X-PWR) ....................7 4.2 Endstufensteuerungsausgänge (X-X, X-Y, X-Z, X-A) .............. -
Seite 3: Änderungsverzeichnis
Installationshandbuch Simple BOB CNC720 Breakoutboard 1. Änderungsverzeichnis Datei-Version Datum Änderung Ersteller 1.0.0 14.07.2020 Erstellung Sorotec GmbH (SS) www.sorotec.de Seite 3/18 V 1.0.0... -
Seite 4: Sicherheitshinweis
Der Anlagenhersteller, der das Simple BOB CNC720 und andere Komponenten zur Gesamtanlage zusammenbaut und der Anlagenbetreiber sind für die Einhaltung der gesetzlichen Vorschriften verantwort- lich. 3. Anschlüsse Das Simple BOB CNC720 bietet Zugriff auf alle verfügbaren Funktionen des EdingCNC720 - Controllers. 3.1 Grafische Übersicht der Anschlüsse www.sorotec.de Seite 4/18... -
Seite 5: Tabellarische Übersicht Der Anschlüsse
Installationshandbuch Simple BOB CNC720 Breakoutboard 3.2 Tabellarische Übersicht der Anschlüsse X2 – SUB-D 9-polig weiblich X-PRBEXT – SUB-D 9-polig weiblich (Anschluss für Handrad) (Werkzeuglängensensor) PIN Beschreibung PIN Beschreibung IN RUN - Start Signaleingang IN PAUSE - Pause Signaleingang IN PROBE - Signal WKZ-Längensensor... - Seite 6 Installationshandbuch Simple BOB CNC720 Breakoutboard X1 – Anschlussklemme 3-polig X-EXTERR – Anschlussklemme 3-polig (Spannungsabgriff) (Relais Externer Error - potentialfrei) NR Beschreibung NR Beschreibung XE-O - Schließer-Kontakt (NO) 5V - Versorgungsspannung +5 V/DC XE-CM - Common-Anschluss 24V - Versorgungsspannung +24 V/DC XE-C - Öffner-Kontakt (NC)
-
Seite 7: Funktionsbeschreibung
Installationshandbuch Simple BOB CNC720 Breakoutboard 4. Funktionsbeschreibung 4.1 Spannungsversorgung (X-PWR) Das Simple BOB 720 wird mit einer Gleichspannung von 24V an der Klemme X-PWR versorgt. Durch das korrekte Aufsetzen der Simple BOB 720 auf die Controller-Platine EdingCNC720 wird der Controller direkt vom Simple BOB 720 versorgt. -
Seite 8: Watchdog (X-Ena)
Installationshandbuch Simple BOB CNC720 Breakoutboard 4.5 Watchdog (X-ENA) Mit dem Simple BOB 720 kann die Watchdog Funktionalität der EdingCNC CPU720 dazu verwendet wer- den, um Endstufen, Haltebremsen und andere Aktoren abzuschalten, solange sich die EdingCNC nicht im „ready-state“ Zustand befindet. Die Aktivierung des Watchdog lesen Sie bitte im Handbuch Ihrer EdingCNC nach. -
Seite 9: Antriebsfehler Extern (X-Alm-Ext)
Installationshandbuch Simple BOB CNC720 Breakoutboard 4.10 Antriebsfehler extern (X-ALM-EXT) Die Anschlussklemme X-ALM-EXT bietet zusätzlich zu den Eingängen via RJ45-Buchse der Achsen eine Möglichkeit zum Anschluss für eine Antriebsüberwachung. Je nach Jumper-Einstellung JP2 auf der Simple BOB 720, wird entweder GND oder 5 V/DC geschaltet. -
Seite 10: Externe Status-Leds
Installationshandbuch Simple BOB CNC720 Breakoutboard 4.17 Externe Status-LEDs An der roten Micro-Match Steckverbindung LED besteht die Möglichkeit, mit Hilfe des passenden Gegen- steckers und einem Flachbandkabel externe LEDs zur Darstellung der unterschiedlichen Stadien und Fehler anzuschließen. LED Status-Boards mit dem passenden Gegenstecker sind bei uns im Shop an- schlussfertig erhältlich. -
Seite 11: Installation
Verwendung von Litzen müssen Aderendhülsen verwendet werden! 5.1 Montage auf der EdingCNC CPU720 Das Simple BOB CNC720 wird als Huckepack auf der EdingCNC CPU720 aufgesetzt. Benutzen Sie dabei die mitgelieferten Distanzhülsen, stecken Sie die Simple BOB und den Controller korrekt zusammen und sichern Sie die Steckverbindung durch Eindrehen der mitgelieferten Schrauben in die Distanzhülsen. -
Seite 12: Jumper-Einstellungen Edingcnc Cpu720
Installationshandbuch Simple BOB CNC720 Breakoutboard 5.3.1 Jumper-Einstellungen EdingCNC CPU720 JP6, JP7, JP8, JP9 JP16 JP15 JP14 JP10, JP11, JP12 JP13 JP4, JP5 Jumper Beschreibung Mode Einstellung / Anmerkung Ausgang Drehzahlsteuerungssignal 0-10V / PWM 0-10V, Ansteuerung FU Verhalten des Ausgang Drehzahlsteuerung... -
Seite 13: Jumper-Einstellungen Simple Bob 720
Installationshandbuch Simple BOB CNC720 Breakoutboard 5.3.2 Jumper-Einstellungen Simple BOB 720 Jumper Beschreibung Mode Einstellung / Anmerkung alle EIN, Achse 1 - 4 aktiviert, Einstellungen Antriebsalarm / Drive Alarm EIN / AUS abhängig von den angeschlos- (DRVALM) senen Treibern (siehe Einstellung des Antriebsalarm) -
Seite 14: Anschluss
Installationshandbuch Simple BOB CNC720 Breakoutboard Einstellung des Antriebsalarm / Drive Alarm (JP1) Die Alarme der Antriebe können mit den Eingängen der RJ45-Buchsen (PIN 7 + 8) oder über die zusätzli- che Klemme X-ALM-EXT erfasst und ausgewertet werden, sofern der verwendete Treiber einen Alarmaus- gang besitzt. - Seite 15 Installationshandbuch Simple BOB CNC720 Breakoutboard Ersatzschaltbild Alarmanschluss / Beschaltung Jumper JP1 www.sorotec.de Seite 15/18 V 1.0.0...
-
Seite 16: Technische Daten
Installationshandbuch Simple BOB CNC720 Breakoutboard 6. Technische Daten 6.1 Elektrische Anschlusswerte Parameter min. max. Einheit Betriebsspannung (nominal 24V) 22,8 24,3 Leistungsaufnahme (ohne externe Verbraucher) Umgebungstemperatur °C 5V-Zusatzversorgung Spannung 5V-Zusatzversorgung Strom 1500 24V-Relais Ausgänge Spannung 22,0 24,3 24V-Relais Ausgänge Strom (ein Ausgang) 24V-Relais Ausgänge Strom (Summe aller Ausgänge) -
Seite 17: Anschlussbeispiele
Installationshandbuch Simple BOB CNC720 Breakoutboard 7. Anschlussbeispiele Bauteil Klemme Anschluss Induktiver Referenzschalter Mechanischer Referenzschalter NOT-HALT Koppelrelais www.sorotec.de Seite 17/18 V 1.0.0... -
Seite 18: Inbetriebnahme Und Fehlersuche
8. Inbetriebnahme und Fehlersuche 8.1 Inbetriebnahme Checkliste Überprüfen Sie vor dem Einschalten nochmals folgende Punkte: • Sind die EdingCNC CPU720 und die Simple BOB CNC720 korrekt zusammen gesteckt und die Distanzbolzen richtig verschraubt? • Stecken alle Klemmblöcke richtig ausgerichtet in Ihren Steckplätzen? •...
