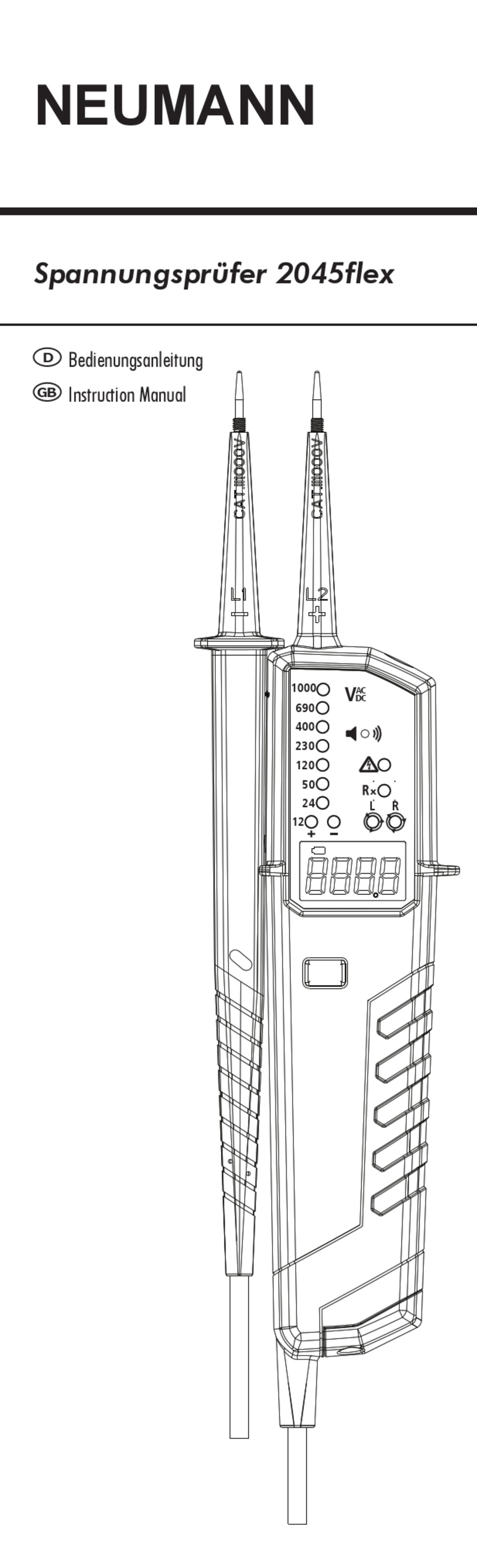

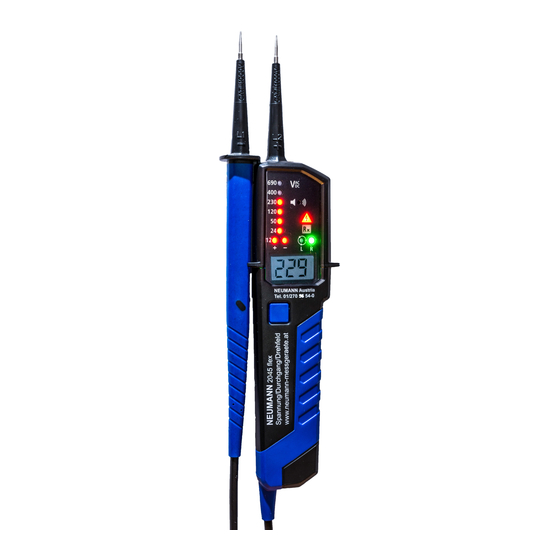

- Seite 1 NEUMANN Spannungsprüfer 2045flex Bedienungsanleitung Instruction Manual 1000...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt 1. Einführung ................13 2. Sicherheitsmaßnahmen ............14 3. Gefahr des elektrischen Schlages und andere Gefahrenquellen ..........14 4. Bestimmungsgemäße Verwendung ........15 6. Vorbereitung von Prüfungen ..........17 6.1 Automatisches Einschalten ........17 6.2 Automatisches Ausschalten ........17 7. Durchführung von Prüfungen ..........17 7.1 Spannungstest ............18 7.2 Einpolige Phasenprüfung ........18 7.3 Drehfeldprüfung .............18 7.4 Durchgangstest ............18... -
Seite 3: Einführung
Einführung Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise: Achtung! Warnung einer Gefahrenstelle, Bedienungsanleitung beachten Hinweis. Bitte unbedingt beachten. Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages Durchgängige doppelte oder verstärkte Isolierung nach Kategorie II DIN EN 61140. Konformitäts-Zeichen, bestätigt die Einhaltung der gültigen EU-Richtlinien. -
Seite 4: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Überprüfen Sie nach dem Auspacken, ob das Gerät un- versehrt ist. Im Lieferumfang sind enthalten: 1 St. Twin Test Spannungsprüfer 2 St. 4 mm Prüfspitzenadapter 2 St. CAT IV 1000V Prüfspitzenschutz 2 St. 1.5V Batterien (AAA, IEC LR03) 1 St. Bedienungsanleitung 2. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Spannungsprüfer darf nicht mehr benutzt werden, wenn eine oder mehrere Funktionen ausfallen oder keine Funktionsbereitschaft erkennbar ist. Prüfungen bei Regen oder Niederschlägen sind nicht zulässig. Eine einwandfreie Anzeige ist nur im Temperaturbereich von -5°C bis +40°C bei einer relativen Luftfeuchtigkeit kleiner 85% gewährleistet. -
Seite 6: Bedienelemente Und Anzeigen
Bedienelemente und Anzeigen 5. Bedienelemente und Anzeigen 1. Prüfspitze L1 2. Prüfspitze L2 3. Messstellen- beleuchtung 1000 4. Display 5. Taste Messstellen- beleuchtung 6. Gehäuse Zubehör 1. 4 mm Prüfspitze 2. Aufsteckhülse (GS38) 3. Spitzenschutz Bedienelemente 1. Öffnung für den Tongeber 2. -
Seite 7: Vorbereitung Von Prüfungen
Vorbereitung von Prüfungen 6. Vorbereitung von Prüfungen 6.1 Automatisches Einschalten • Der Spannungsprüfer schaltet sich ein, wenn er den Durchgang einer AC oder DC Spannung über 10V misst oder mit L2 eine Phase detektiert. • Das Gerät kann über den Knopf der Messstellenbeleuch- tung eingeschaltet werden. -
Seite 8: Spannungstest
Spannungstest 7.1 Spannungstest • Berühren Sie mit den Prüfspitzen das zu messende Objekt • Die anliegende Spannung wird mit den LEDs und auf dem LCD-Display angezeigt. • Der Tongeber schaltet sich oberhalb einer Spannung von etwa 38V AC/DC ein. • Die Polarität wird wie folgt angezeigt: →... -
Seite 9: Batteriewechsel
Batteriewechsel 8. Batteriewechsel Es dürfen keine Prüfungen mit offenem Batteriedeckel durchgeführt werden. Wenn beim Kurzschließen der Prüf- spitzen die Durchgangsprüfungs LED nicht mehr aufleuch- tet, müssen die Batterien gewechselt werden. Ein Symbol zeigt auf dem LCD-Display zusätzlich niedrige Batterie- spannung an. Ersetzen Sie die Batterie gegen neue vom Typ AAA/ IEC LR03 1.5V wie folgt. -
Seite 10: Technische Daten
Nach dem Reinigen darf das Gerät bis zur vollständigen Abtrocknung nicht benutzt werden. • Setzen Sie das Gerät nicht direkter Sonne, Regen oder Tau aus. NEUMANN Messgeräte GmbH Stammersdorfer Straße 60 A-1210 Wien Telefon: +43 (0)1 / 270 55 54-0 Telefax: +43 (0)1 / 270 18 35 e-Mail: info@neumann-messgeraete.at...
