Aeotec

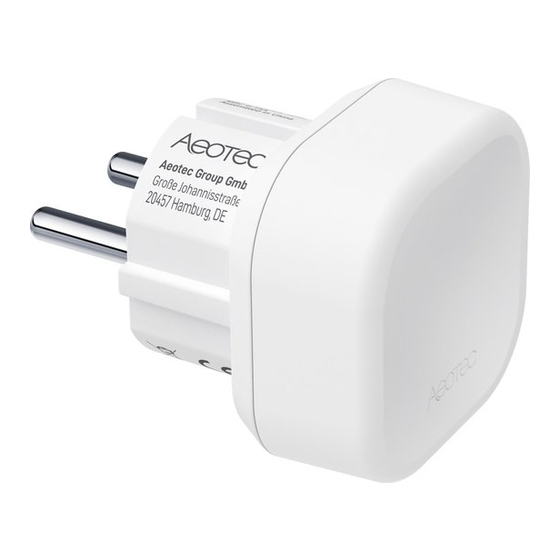

Aeotec Range Extender 7
SKU: AEOEZW189
Schnellstart
Dies ist ein sicheres Z-Wave Gerät vom Typ Range Extender für Anwendung in Europa. Das Gerät bitte mit dem Stromnetz verbinden, um es nutzen zu
können.
1. Öffnen Sie Ihr Z-Wave-Gateway/Controller/App.
2. Wählen Sie SmartStart-Inklusion.
3. Scannen Sie den QR-Code, der sich auf dem Range Extender 7 befindet.
4. Innerhalb von 10 Minuten nach dem Einschalten Ihres Range Extender 7 wird er automatisch in Ihr Z-Wave-Gateway/Controller/Hub aufgenommen.
Wichtige Sicherheitshinweise
Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz
verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser
Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise.
Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.
Was ist Z-Wave?
Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart
angegebene Funkfrequenz.
Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger
rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten
(Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.
Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet
werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem
gemeinsamen Z-Wave Funknetz einsetzbar.
Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem
anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt.
Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.
Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.
Produktbeschreibung
Der Aeotec Range Extender 7 ist ein Gerät zur Verstärkung des Z-Wave-Signals in Z-Wave-Netzen. Es ermöglicht den Anschluss von Remote-Geräten an die
Zentraleinheit, ohne dass Einstellungen erforderlich sind. Die GEN7-Technologie bietet eine viel größere Reichweite als der bisherige Range Extender 6.
SmartStart scannt den QR-Code des nr-Geräts und fügt ihn zu Ihrer Steuerung hinzu.
Vorbereitung auf die Installation des Gerätes
Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.
Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine
Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt
loading

Verwandte Anleitungen für Aeotec Range Extender 7

Inhaltszusammenfassung für Aeotec Range Extender 7

  • Seite 1 Produktbeschreibung Der Aeotec Range Extender 7 ist ein Gerät zur Verstärkung des Z-Wave-Signals in Z-Wave-Netzen. Es ermöglicht den Anschluss von Remote-Geräten an die Zentraleinheit, ohne dass Einstellungen erforderlich sind. Die GEN7-Technologie bietet eine viel größere Reichweite als der bisherige Range Extender 6.
  • Seite 2 3. Drücken Sie die Z-Wave-Taste an Ihrem Range Extender und lassen Sie die Taste schnell los (sollte nur eine kurze Antippenaktion auf die Taste sein). Range Extender 7 blinkt schnell seine weiße LED bis zu 30 Sekunden oder bis zum erfolgreichen Koppeln. Bei erfolgreicher Kopplung wird das LED-Licht heller.
  • Seite 3 Wenn die LED ihr Blinken beschleunigt, haben Sie sie zu lange gehalten. Nach Abschluss des Tests leitet der Range Extender 7 einen Power Level Report Befehl an Ihr Z-Wave Gateway weiter, um die Kommunikationsqualität anzuzeigen. Einige Gateways unterstützen die Power Level Command Class in ihrer Schnittstelle nicht und werden möglicherweise nicht angezeigt.

  • Seite 4: Technische Daten

    Gruppen-Nummer Max. Anzahl Geräte Beschreibung Lifeline Technische Daten Abmessung 0.0462500x0.0455000x0.0600000 mm Gewicht 38.31 gr Z-Wave Hardware Platform ZGM130 1220000016583 IP Klasse IP 20 Betriebsspannung 230 V Gerätetyp Range Extender Firmware Version 01.01 Z-Wave Version 07.0b Zertifizierungs-ID ZC12-19080007 Z-Wave Produkt Id 0x0371.0x0004.0x00bd Frequenz Europe - 868,4 Mhz...
