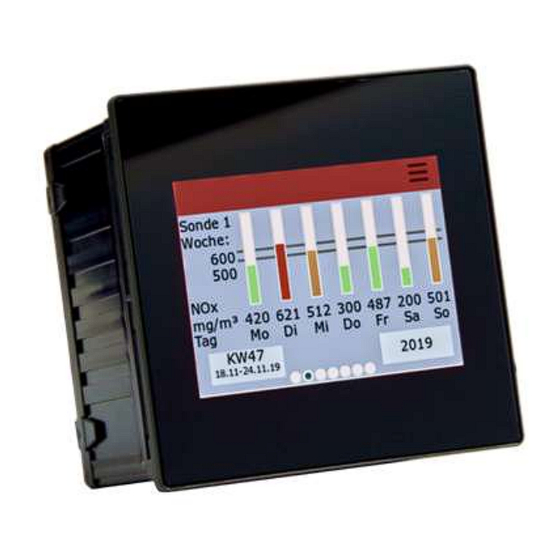

Enserv NOxGuard Bedienungsanleitung

Modul zur überwachung von nox-emissionen; modul zur überwachung von nox-emissionen incl. temperaturüberwachung
Vorschau ausblenden Andere Handbücher für NOxGuard:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Modul zur Überwachung von NOx-Emissionen
Modul zur Überwachung von NOx-Emissionen
Softwareversion:
Standardpasswort:
Grundeinstellungen:
Dokumententyp:
Version:
Datum:
Referenzbezeichnung
Bedienungsanleitung
NOxGuard
NOxTempGuard
incl. Temperaturüberwachung
s. Kapitel „I
NFORMATIONEN ZUM
s. Kapitel „E
INSTELLUNGEN
s. Kapitel „S
TANDARDWERTE UND
Bedienungsanleitung
1.6e
03.06.2020
Bedienungsanleitung_NOxTempGuard_V1.6e_20200306
G
", Seite
27
ERÄT
", Seite
40
W
ERTEBEREICHE
", Seite
74
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Enserv NOxGuard

Inhaltszusammenfassung für Enserv NOxGuard

  • Seite 1 Bedienungsanleitung NOxGuard Modul zur Überwachung von NOx-Emissionen NOxTempGuard Modul zur Überwachung von NOx-Emissionen incl. Temperaturüberwachung Softwareversion: s. Kapitel „I “, Seite NFORMATIONEN ZUM ERÄT Standardpasswort: s. Kapitel „E “, Seite INSTELLUNGEN Grundeinstellungen: s. Kapitel „S “, Seite TANDARDWERTE UND ERTEBEREICHE...

  • Seite 2: Hersteller

    © 2020 MIS Industrie Systeme GmbH & Co. KG. (MIS) Bedienungsanleitung: Text & Illustration: MIS Industrie Systeme GmbH & Co. KG. Formatierung/Ergänzungen: ENSERV EIS GmbH Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form oder mit irgendwelchen Mitteln ohne die vorherige schriftliche Genehmigung, ob elektro- nisch oder auf andere Weise kopiert, reproduziert oder übertragen werden.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS I. Revisionsstand dieses Dokuments ................5 II. Sicherheitshinweise ....................6 III. FunktionSBESCHREIBUNG .................. 7 1. Hauptbildschirm ....................8 Grundsätzliches: ....................8 a) eine NOx-Sonde ....................9 b) eine NOx-Sonde und ein Temperatursensor ............ 9 c) zwei NOx-Sonden ..................10 d) zwei NOx-Sonden und zwei Temperatursensoren .........
  • Seite 4 e) Passwort ändern .................... 45 f) Passwort zurücksetzen ................... 45 g) Temperatursensor freischalten ............... 46 IV. Vorbereiten des Geräts für den Gebrauch ............47 1. Sicherheitshinweise ..................47 2. Nutzungsmöglichkeiten ..................47 3. Temperatur-Modus Aufbau ................48 4. Messstellenkonfiguration an einem Motor ............48 5.

  • Seite 5: Revisionsstand Dieses Dokuments

    - Stichwortverzeichnis eingefügt 07.05.2020 Freigabe Anpassungen - Temperaturmodus hinzugefügt - Anpassungen negative K-Faktoren - Standard- und Wertebereiche eingefügt 19.05.2020 Freigabe Ergänzungen zum Temperatursensor - Beachtung Einbaulage - Hinweis Eingang 3 → Temp.1 usw. - Messstellenkonfiguration hinzugefügt 1.6e 03.06.2020 Freigabe ENSERV-Formatierung...

  • Seite 6: Sicherheitshinweise

    II. SICHERHEITSHINWEISE  Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme aufmerksam durch!  Alle Arbeiten sind von einer ausgebildeten Elektrofachkraft durchzuführen!  Schalten Sie die Versorgungsspannung des Schaltschranks aus. Überprüfen Sie diese Maßnahme. Sichern Sie die Spannungszuführung gegen unbeabsichtigtes Einschalten. ...

  • Seite 7: Funktionsbeschreibung

    III. FUNKTIONSBESCHREIBUNG Das NOXGUARD ist ein System zur kontinuierlichen Messung, Anzeige und per- manenten Speicherung von NOx-Emissionsdaten gemäß Forderung der 44. BIm– Sch V (§24 / 7) §24 / 7)  kontinuierliche, effektive Überwachung und Protokollierung der NOx-Emission von bis zu zwei Messstellen ...

  • Seite 8: Hauptbildschirm

    1. HAUPTBILDSCHIRM Je nachdem, wie viele Sonden angeschlossen sind, ändert sich der Aufbau des Haupt- bildschirms. Sonden müssen vor der Nutzung aktiviert werden! Grundsätzliches: Wenn keine Sonde am entsprechen Eingang angeschlossen ist, wird der Status „Ge- trennt“ angezeigt (siehe auch Z auf Seite 11).

  • Seite 9: A) Eine Nox-Sonde

    a) eine NOx-Sonde Sollte nur eine Sonde angeschlossen sein, dann wird auch nur diese am Hauptbild- schirm angezeigt und alle weiteren Informationen sind durch „Nach-rechts-wischen“ verfügbar. b) eine NOx-Sonde und ein Temperatursensor Sollte eine Sonde und ein Temperatursensor angeschlossen sein (Funktion muss frei- geschaltet werden, siehe Kapitel T auf Seite 45), EMPERATURSENSOR FREISCHALTEN...

  • Seite 10: C) Zwei Nox-Sonden

    c) zwei NOx-Sonden Sollten zwei NOx-Sonden angeschlossen sein, dann werden beide am Hauptbild- schirm angezeigt. Weitere Informationen zur Sonde 1 sind durch nach rechts „wischen“ und Informationen zur Sonde 2 sind durch nach links „wischen“ verfügbar d) zwei NOx-Sonden und zwei Temperatursensoren Sollten zwei NOx-Sonden und zwei Temperatursensoren (Funktion muss freigeschal- tet werden.

  • Seite 11: Zustände Der Sonden

    Status wird bei einem nicht verbundenen Temperatur- sensor angezeigt. Getrennt Der NOXGUARD hat keine Verbindung zu der Sonde Inaktiv Der NOXGUARD ist mit der Sonde verbunden und wartet auf den Befehl Motor läuft. Vorbereiten Die Sonde wird für die Messung auf die Betriebstempera- tur geheizt.

  • Seite 12: Nox-Sondeninformationen

    3. NOx-SONDENINFORMATIONEN Vom Hauptbildschirm aus können Information für die angeschlossenen NOx-Sonden durch Wischen mit dem Finger abgerufen werden. Informationen zur Sonde 1 sind durch „Nach-rechts-Wischen“ und Informationen zur Sonde 2 sind durch „Nach-links- Wischen“ verfügbar a) Tagesverlauf NOx-Sonde Nach dem ersten Wisch nach rechts bzw. links wird der Tagesverlauf für die entspre- chende NOx-Sonde angezeigt.

  • Seite 13: B) Wochenverlauf Nox-Sonde

    b) Wochenverlauf NOx-Sonde Nach dem zweiten Wisch nach rechts bzw. links wird der Wochenverlauf der entspre- chenden NOx-Sonde dargestellt. Sollte der Wert der Sonde an einem Tag über dem eingestellten Grenzwert (siehe Punkt E Seite 40) liegen, wird der Balken INSTELLUNGEN rot dargestellt.

  • Seite 14: C) Statusinformationen Nox-Sonde

    Betriebsstunden Sondenbetriebsstunden Status Siehe Kapitel 2 Z auf Seite USTÄNDE DER ONDEN Heizungsverhältnis Verhältnis 1 = Sondentemperatur 25°C – Wert steigt mit zu- nehmender Sondentemperatur an Motor läuft Status wird über digitalen Eingang oder über Modbus an den NOXGUARD gemeldet...

  • Seite 15: Temperatursensor (Sofern Freigeschaltet)

    4. TEMPERATURSENSOR (SOFERN FREIGESCHALTET) Wenn Temperatursensoren angeschlossen sind, können nach den NOx-Statusinfor- mationen die Daten der Temperatursensoren eingesehen werden. a) Tagesverlauf Maximaltemperatur Nach dem ersten Wisch nach rechts bzw. nach links wird der Tagesverlauf der Maxi- maltemperatur für die entsprechende Temperatursonde angezeigt. Auf der X-Achse wird die Uhrzeit in Stunden angezeigt, auf der Y-Achse wird die Temperatur in °C an- gezeigt.

  • Seite 16: B) Wochenverlauf Maximaltemperatur

    b) Wochenverlauf Maximaltemperatur Anschließend wird der Wochenverlauf der Maximaltemperatur der entsprechenden Temperatur-sonde dargestellt. Sollte der Wert der Sonde an einem Tag über dem ein- gestellten Grenzwert (siehe Punkt E Seite 40) liegen, wird der Balken INSTELLUNGEN rot dargestellt. Der Balken wird in orange angezeigt, wenn der Wert im Warnbereich liegt.

  • Seite 17: C) Tagesverlauf Differenztemperatur

    c) Tagesverlauf Differenztemperatur Folgend kann der Tagesverlauf die Differenztemperatur für die entsprechende Tem- peratursonde eingesehen werden. Auf der X-Achse wird die Uhrzeit in Stunden ange- zeigt, auf der Y-Achse wird die Temperatur in °K angezeigt. Es kann immer nur der aktuelle Tag eingesehen werden!

  • Seite 18: D) Wochenverlauf Differenztemperatur

    d) Wochenverlauf Differenztemperatur Anschließend wird der Wochenverlauf der Differenztemperatur der entsprechenden Temperatur-sonde dargestellt. Sollte der Wert der Sonde an einem Tag unter dem eingestellten Grenzwert (siehe Punkt E Seite 40) liegen, wird der Balken INSTELLUNGEN rot dargestellt. Der Balken wird in orange angezeigt, wenn der Wert im Warnbereich liegt.

  • Seite 19: Einstellungen

    5. EINSTELLUNGEN Das Menü E kann durch Drücken auf und dann auf erreicht wer- INSTELLUNGEN den. Die folgenden Seiten können durch Wischen gewechselt werden.

  • Seite 20: A) Datum/Uhrzeit

    a) Datum/Uhrzeit Hier kann die Uhrzeit und das Datum eingestellt werden. Die einzelnen Zahlenfelder müssen separat eingestellt werden. Die angezeigte Zahl muss zuerst mit dem  Symbol gelöscht werden. Zahl eingeben und anschließend mit Enter bestätigen.

  • Seite 21: B) Netzwerkeinstellungen

    b) Netzwerkeinstellungen Hier kann die IP Adresse des Gerätes festgelegt werden. Wenn die IP-Adresse auto- matisch vergeben werden soll, muss DHCP angewählt werden. Wird DHCP gewählt, werden alle Zahlenfelder ausgegraut und können nicht mehr geändert werden. Es wer- den jedoch alle Daten angezeigt, die durch den DHCP-Server vergeben wurden. IP Adresse Das ist die bekannte 4-stellige Zahlenfolge mit Werten von 0-255.

  • Seite 22: C) Sondeneinstellung/Freischaltung (Passwortgeschützt)

    Dieser Bereich ist durch eine Passworteingabe geschützt. Nur autorisiertes Personal kann Sonden aktivieren und freischalten! Hierzu auf Freischalten klicken und Passwort eingeben. Nur zugelassene und zertifizierte Sonden dürfen mit dem NOXGUARD genutzt werden. Nicht zugelassene Sonden werden mit dem NOXGUARD nicht funktionieren! Sonden müssen, bevor Sie genutzt werden können, erst freigeschaltet werden.
  • Seite 23 (siehe Bild). Die einzutragende Seriennum- mer ist in diesem Fall: 1906060130. Es ist nur ein Sondentyp zulässig (siehe Bild) ENSERV Art.-Nr.: 2050050 entspr. MAN 51.5408-0017 Sämtliche Sondendaten werden im Log gespeichert. Sensoren mit zu hohen Betriebsstunden (über der End-of-Life-Schwelle) kön-...

  • Seite 24: D) K-Faktoren Anpassen (Passwortgeschützt)

    d) K-Faktoren anpassen (Passwortgeschützt) Der K-Faktor gibt das anlagenspezifische Verhältnis zwischen NO2 und NO im Ab- gasstrom an. Bei bestehenden Anlagen kann die Konstante aus Messprotokollen ver- gangener Verifizierungsmessungen abgeleitet werden. Bei anderen Anlagen ist nach Möglichkeit eine Auskunft des Motorenherstellers einzuholen. Die Konstante K ist im Rahmen der regelmäßigen Verifizierungsmessungen nach Punkt 3.5 VDMA 6299 zu überprüfen und ggf.

  • Seite 25: E) Weitere Einstellungen

    e) Weitere Einstellungen Sämtliche zusätzlichen Einstellungen werden über das Webinterface des Gerätes vor- genommen. Siehe hierzu: Punkt E auf Seite 40 INSTELLUNGEN Es müssen unbedingt die Netzwerkeinstellungen des Gerätes und des PCs an- gepasst werden. Gerät: Kapitel N auf Seite ETZWERKEINSTELLUNGEN PC: Kapitel E IP- A...

  • Seite 26: Spracheinstellungen

    6. SPRACHEINSTELLUNGEN Die Sprache kann durch Drücken auf und dann auf die entsprechende Flagge um- gestellt werden.

  • Seite 27: Informationen Zum Gerät

    7. INFORMATIONEN ZUM GERÄT Das Menü Informationen kann durch Drücken auf und dann auf erreicht wer- den. Folgende Informationen werden automatisch ermittelt und dargestellt: SW Version Die im Gerät installierte Softwareversion wird angezeigt (z.B.: 1.0.0) Bootloader Version Der im Gerät installierte Bootloader wird angezeigt (z.B.: 1.0.0) MAC Adresse des Gerätes feste, unveränderbare Netzwerk MAC Adresse...

  • Seite 28: Export Der Logbucheinträge

    8. EXPORT DER LOGBUCHEINTRÄGE Sämtliche gespeicherten Daten können auf einen Datenexport USB-Stick exportiert werden. Hierzu muss ein USB-Stick in das in Betrieb befindliche Gerät gesteckt wer- den. Die Daten werden dabei nicht vom Gerät gelöscht. Am Bildschirm erscheint nach kurzer Zeit folgende Meldung: Bitte nun auf Speichern drücken.

  • Seite 29: Update Des Gerätes

    USB-Stick das Laufwerk E ist, muss der Pfad wie folgt aussehen: E:\update\update.srec 2. USB-Stick sicher entfernen. 3. USB-Stick in den ausgeschalteten NOXGUARD stecken. 4. Spannungsversorgung am NOXGUARD herstellen. 5. Auf dem Bildschirm wird "Check file..." angezeigt und nach ein paar Sekunden "Found Update".

  • Seite 30: Einstellen Der Ip-Adresse (Windows 10)

    10. EINSTELLEN DER IP-ADRESSE (WINDOWS 10) Im Suchfeld neben dem Startbutton „ethernet“ eingeben und anschließend auf „Ether- net-Einstellungen ändern“ klicken.
  • Seite 31 Im folgenden Fenster auf „Adapteroptionen ändern“ klicken: Folgendes Fenster öffnet sich: 1. LAN- Verbindung mit rechter Maus- taste anklicken 2. Auf „Eigenschaften“ klicken...
  • Seite 32 Folgendes Fenster öffnet sich: 1. „Internetprotokoll Version 4 (TCP/IPv4)“ markieren 2. Auf „Eigenschaften“ klicken Folgendes Fenster öffnet sich: 1. Von „IP-Adresse automatisch beziehen“ auf „Folgende IP-Adresse verwenden“ schalten. 2. IP-Adresse und Subnetzmaske eintra- gen und auf „OK“ drücken.

  • Seite 33: Webinterface

    11. WEBINTERFACE Mithilfe eines Webbrowsers (Firefox oder Internet Explorer) kann direkt auf den NOXGUARD zugegriffen werden. Wichtig! Der PC, mit dem Sie auf den NOXGUARD zugreifen, muss sich im Netzwerk und im gleichen Adressbereich befinden wie der NOXGUARD. Zum Beispiel: NOXGUARD hat folgende IP- Adresse: 192.168.2.50 PC muss folgende IP- Adresse haben: 192.168.2.X (Wobei X für 1 –...

  • Seite 34: A) Status

    a) Status Übersichtsseite der Sonden: aktuelle Uhrzeit: Status Sonde 1, bzw. Sonde 2 weiter unten (siehe auch unter Punkt S TATUSINFOR- auf Seite 14): MATIONEN ONDE Status Temperatursensor 1 bzw. 2 weiter unten:...

  • Seite 35: B) Sondeninformationen

    b) Sondeninformationen Unter diesen beiden Tabs können die Daten der beiden Sonden abgelesen werden. Statusinformationen zur gewählten Sonde (vgl. auch Statusseite):...
  • Seite 36 Tagesverlauf des NOx-Wertes zur angegebenen Zeit: Wochenverlauf des durchschnittlichen Tages NOx-Wertes (nur aktuelle Woche):...

  • Seite 37: C) Temperatursensor

    c) Temperatursensor Sofern die Funktion der Temperatursensoren freigeschaltet ist (siehe Punkt T EMPERA- auf Seite 45), können in diesen beiden Tabs die dazugehö- TURSENSOR FREISCHALTEN rigen Informationen abgelesen werden. Nicht freigeschaltet: Freigeschaltet: Die jeweiligen Farben orientieren sich an den Grenzwerten, die im Reiter E INSTELLUN- vorgenommen wurden.
  • Seite 38 Wochenverlauf der Maximaltemperatur eines Tages (nur aktuelle Woche): Tagesverlauf der Maximaltemperatur zur angegebenen Uhrzeit:...
  • Seite 39 Wochenverlauf der Temperaturdifferenz zwischen Sensor 1 und 2 (nur aktuelle Woche): Tagesverlauf der Temperaturdifferenz zwischen Sensor 1 und 2 zur angegebe- nen Uhrzeit:...

  • Seite 40: D) Einstellungen

    d) Einstellungen Hier können die Einstellungen des Gerätes verändert werden. Siehe hierzu auch Ab- schnitt E auf Seite 19. INSTELLUNGEN Änderungen werden erst übernommen, wenn auf „Speichern“ gedrückt wird. Das werksseitig gesetzte Passwort lautet: 701119750 Wenn das Passwort geändert wurde, gilt natürlich dieses! Es können nur Zahlen als Passwort benutzt werden.
  • Seite 41 Wenn Sie die IP Adresse des Gerätes über die Webseite ändern, dann müssen Sie die Webseite mit der neuen Adresse neu laden! Für beide Sonden und Temperatursonden können Sonden-Grundeinstellungen vorge- nommen werden. Zusätzlich kann bei Sonde 2 der Temperatur-Modus (Erklärung siehe folgende Tabelle) aktiviert werden.
  • Seite 42 NOx Seriennummer Seriennummer der NOx-Sonde K-Faktor siehe hierzu Kapitel K-F (Passwortgeschützt) AKTOREN ANPASSEN auf Seite NOx-Sonde Autostart Wenn diese Funktion aktiviert ist, startet die Aufzeichnung der NOx-Werte in Abhängigkeit der eingestellten Temperatur Schwelle auch ohne externes Startsignal. Temperatur Schwelle Temperatur-Schwellwert, ab dem eine Aufzeichnung der NOx- Werte beginnt (wenn Autostart aktiviert ist) unabhängig eines Ein- gangssignals.
  • Seite 43 Wenn die Temperatur 2 im Betrieb trotzdem deutlich kleiner (> 5° Diffe- renz) als die Temperatur 1 angezeigt wird dann kann das folgende Gründe haben:  Abgastemperatur liegt unter der Aktivierungstemperatur des KATs. Je nach KAT-Beschichtung liegt diese zwischen 250 und ca. 390°C. Bitte den Wert beim KAT-Hersteller erfragen.
  • Seite 44 Sämtliche Modbus-Einstellungen werden in diesem Bereich festgelegt. Modbus TCP = Modbus über Netzwerk; RTU = Modbus über Kabelverbin- dung an der Rückseite - RS 485 Port Netzwerkport (502 Standardport bei TCP) kann derzeit noch nicht geändert werden Baud Geschwindigkeitseinstellung für Modbus RTU Termination Abschlusswiderstand für Modbus RTU Parität...

  • Seite 45: E) Passwort Ändern

    e) Passwort ändern An dieser Stelle kann das Passwort geändert werden. Es können NUR Zahlen als Passwort gewählt werden! f) Passwort zurücksetzen Falls Sie das gesetzt Passwort vergessen haben, kann das Passwort zurückgesetzt werden. Hierzu setzen Sie sich mit Ihrem Kundendienst unter Angabe der Seriennum- mer des NOXGUARDs in Verbindung.

  • Seite 46: G) Temperatursensor Freischalten

    g) Temperatursensor freischalten Um die Temperatursensor Funktion freizuschalten, setzen Sie sich mit Ihrem Kunden- dienst unter Angabe der Seriennummer des NOXGUARDs in Verbindung. Sie erhalten vier Zahlenfolgen, die nur für die entsprechende Seriennummer funktio- nieren! Für eine Freischaltung gehen Sie folgendermaßen vor: 1.

  • Seite 47: Vorbereiten Des Geräts Für Den Gebrauch

    IV. VORBEREITEN DES GERÄTS FÜR DEN GEBRAUCH 1. SICHERHEITSHINWEISE • Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme aufmerksam durch! • Betreiben Sie das Gerät nur im vorgesehenen Versorgungsspannungsbereich. • Achten Sie darauf, dass in das Gerät kein Wasser eindringen kann 2.

  • Seite 48: Temperatur-Modus Aufbau

    3. TEMPERATUR-MODUS AUFBAU 4. MESSSTELLENKONFIGURATION AN EINEM MOTOR Ein Katalysator pro Motor Aufbau Katalysator- NOx- Temperatur- Bemerkung Messung Messung 3-Wege-Kat. vor Kat. keine Oxikat. 3-Wege-Kat. nach Kat. keine Oxikat. SCR-Kat. 3-Wege-Kat. vor Kat. T1 und T2 Oxikat. Bei Verwendung von Oxikats.
  • Seite 49 Zwei Katalysatoren pro Motor Aufbau Katalysator- NOx- Temperatur- Bemerkung Messung Messung 3-Wege-Kats. und NO keine Oxikats. vor den Kats. 3-Wege-Kats. und NO keine Oxikats. nach den Kats. SCR-Kats. 3-Wege-Kats. und NO T1 und T2 Oxikats. vor den Kats. (Bank A) T1 und T2 (Bank B) 3-Wege-Kats.

  • Seite 50: Messstellenkonfiguration An Zwei Motoren

    5. MESSSTELLENKONFIGURATION AN ZWEI MOTOREN Aufbau Katalysator- NOx- Temperatur- Bemerkung Messung Messung 3-Wege-Kats. und NO keine Oxikats. vor den Kats. 3-Wege-Kats. und NO keine Oxikats. nach den Kats. SCR-Kats. 3-Wege-Kats. und NO T1 und T2 Oxikats. (Motor 1) vor den Kats. T1 und T2 (Motor 2) Kein NOx Mittelwert.

  • Seite 51: Einbauvorschrift

    6. EINBAUVORSCHRIFT  Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme aufmerksam durch!  Das Gerät ist für den Einbau in einen Schaltschrank vorgesehen.  Bauen Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen ein.  Halten Sie mindestens 40cm Abstand zu Störquellen, die starke magnetische Felder verursachen (Trafos, Leistungsdrosseln) ...

  • Seite 52: Anschlussbelegungen

    7. ANSCHLUSSBELEGUNGEN Die Länge des Kabels zwischen Sensor und Gerät darf maximal 50 m be- tragen.
  • Seite 53 Anschluss Beschreibung CAN 1 Anschluss für die Sonde 1 CAN 2 Anschluss für die Sonde 2 Anschluss für einen USB-Stick zum Exportieren der Messwerte und Upda- ten der Software. Die 24V Versorgung für das Gerät und die Sonden. Die Pins +24V sind in- tern miteinander verbunden und die Pins GND sind intern miteinander ver- bunden.

  • Seite 54: Nox Sensormontage

    V. NOX SENSORMONTAGE  Der NOx-Sensor muss so montiert werden, dass sich kein Kondenswasser im Inneren des Schutzrohrs vom Sensorelements ansammeln kann.  Der Winkel zwischen Ausgangskabel und Längsachse des Sensors sollte zwi- schen +/- 15° liegen.  Kabelbiegeradius > 20 mm ...

  • Seite 55: Befestigungsaufsatz/Schweißstutzen

    1. Befestigungsaufsatz/Schweißstutzen Empfohlenes Material: Edelstahl SUS304 oder 1.4301 Eigenschaften: HEX 22; M20x1,5-6e Schmierung: Anti Seize ASW Gewindemoment: 50 ± 10 Nm Zulässiger Verdrehwinkel des Kabels: 180 ° Zulässige Anzahl von Sensorhalterungen: 2. Einbauposition: Siehe dazu auch das Datenblatt des NOx Sensors.

  • Seite 56: Neigungswinkel In Gasströmungsrichtung

    3. Neigungswinkel in Gasströmungsrichtung: Der empfohlene Winkel beträgt 90 ° ± 10 °. Andere Winkel sind möglich (solange an- dere Spezifikationen erfüllt sind, wie z.B. Maximaltemperatur), kann aber verbunden sein mit:  Verzögerter Reaktionszeit  einer verzögerten Taupunkt Übertragung aufgrund einer erhöhten Menge an kondensierter Feuchtigkeit und weniger Erwärmung der Sensoranordnung durch das Abgas ...

  • Seite 58: Temperatursensormontage

    VI. TEMPERATURSENSORMONTAGE Wenn Temperatursensoren verbaut werden, ist darauf zu achten, dass die zwei Sen- soren vom Temperaturmodul wie folgt verbaut werden: Sonde Nummer 3 M14 x 1,5 mm Montage eingangsseitig vor dem Katalysator Sonde Nummer 4 M16 x 1,5 mm Montage ausgangsseitig hinter dem Katalysator Die Messstelle am Eingang des KAT (vom Motor kommend) wird in der Software "Temperatur 1"...

  • Seite 59: Sicherstellen Der Korrekten Funktionsweise

    Sicherstellen der korrekten Funktionsweise  Sicherstellen, dass der Fühler Nr. 3 (Temperatur 1) am Eingang des KATs ver- baut ist  Diesen so einstellen, dass die Fühlerspitze möglichst präzise in der Mitte des Abgasrohres zu liegen kommt  Sicherstellen, dass der Fühler Nr. 4 (Temperatur 2) am Ausgang des KATs ver- baut ist ...

  • Seite 60: Abmessungen

    VII. ABMESSUNGEN...
  • Seite 62 Schaltschrankausschnitt:...

  • Seite 63: Technische Daten

    VIII. TECHNISCHE DATEN Element Spezifikation Versorgungsspannung: 19 VDC bis 28 VDC – Je länger das Kabel zu den Sonden, desto höher sollte die Spannung sein → 50 m mindestens 21 Volt Protokolle: Modbus RTU, Modbus TCP Schnittstellen 2 x RJ45 10/100 MBit, 1 x RS485, Analogausgang 0 (4)-20 mA, kurzschlussfest, skalierbar, vier Schaltausgänge mit einstellbaren NOx-Grenzen, Schaltausgang „Messgerät und Sonde OK“, Schalt-...

  • Seite 64: Instandhaltung Und Reinigung

    Reinigen Sie das Gerät niemals nass, oder durch Ausblasen mit Druckluft! 2. Vorgehen bei Fehlfunktionen Am NOXGUARD sind keine vom Benutzer austauschbaren Teile verbaut. Bei Fehl- funktionen bewerten Sie bitte den Fehler nach der folgenden Tabelle und setzen Sie sich mit dem Hersteller in Verbindung.
  • Seite 65 1205 Display: mechanisch defekt 1241 Zeitangabe: fehlerhaft Fehler- Gerät code 1300 Gerät: keine Funktion 1301 Gerät: erzeugt Kurzschluss 1302 Gerät: überhitzt 1306 Bauteil im Geräteinneren lose 1307 Gehäuse: beschädigt 1308 Eingang defekt 1311 Gerät: Feuchtigkeitsschaden 1312 Gerät: verschmutzt 1399 Gerät: Überprüfung gewünscht Fehler- Bedienung code...

  • Seite 66: Lieferumfang

    X. LIEFERUMFANG NOx Guard Modul zur Überwachung von NOx-Emissionen, 3,5"-Display ENSERV Art.-Nr.: 2050001 NOx TempGuard Modul zur Überwachung von NOx-Emissionen incl. Temperaturüberwachung, 3,5"-Display ENSERV Art.-Nr.: 2050003 mit enthalten:  Stecker für Kabelmontage  Montagematerial für die Schaltschrankmontage  USB-Stick zur Speicherung der Log-Dateien, Übertragung der Updates,...

  • Seite 67: Zubehör

    XI. ZUBEHÖR NOx-Sonde ENSERV Art.-Nr.: 2050050 Temperatursensor ENSERV Art.-Nr.: 2050045...
  • Seite 68 NOx Kabel in unterschiedlichen Längen:  Datenkabel für NOx-Sonden, 4 m ENSERV Art.-Nr.: 2050020-4  Datenkabel für NOx-Sonden, 6 m ENSERV Art.-Nr.: 2050020-6  Datenkabel für NOx-Sonden, 8 m ENSERV Art.-Nr.: 2050020-8  Datenkabel für NOx-Sonden, 12 m ENSERV Art.-Nr.: 2050020-12 ...
  • Seite 69 Y-Verteiler NOx-Sonde-Temperatursensor: ENSERV Art.-Nr.: 2050025 Anschweißmuffe für NOx-Sensor 70100778 Mat. X5CrNi18-10 (1.4301) M20x1,5/18,5 ENSERV Art.-Nr.: 2050060 Anschweißmuffe für Temperaturfühler 70100765 Mat. X5CrNi-10 (1.4301) M14x1,5/27,5 ENSERV Art.-Nr.: 2050061 Anschweißmuffe für Temperaturfühler 70100752 Mat. X5CrNi18-10 M16x1,5/27,5 ENSERV Art.-Nr.: 2050062...

  • Seite 70: Gewährleistung

    • Nichteinhaltung der Anschlussanleitung • Nichteinhaltung der Wartungs- und Reinigungsvorgaben XIII. HERSTELLERINFORMATIONEN Hersteller: MIS Industrie Systeme GmbH & Co. KG Technischer Support support@mibtec.de Vertrieb: ENSERV EIS GmbH Wernerusstrasse 33 29227 Celle Telefon: +49 5141 7548-0 Fax: +49 5141 7548-88 Email: info@enserv.de...

  • Seite 71: Modbus

    XIV. MODBUS 1. General information Do not send any command combinations! 2. Protocol specifications The Modbus protocol is currently compatible with the official Modbus application spec- ification V1.1b3 of www.modbus.org For detailed information, please visit: http://www.modbus.org/docs/Modbus_Application_Protocol_V1_1b3.pdf 3. Supported function codes The following function codes are supported: ▪...
  • Seite 72 7. Description input register FC 0x04 (read only) Address Description Unit Type Size Byte Version Major unsigned Int16 Version Minor unsigned Int16 Version Build unsigned Int16 3- 4 Serial number unsigned Int32 Year unsigned Int16 Month unsigned Int16 unsigned Int16 Hours unsigned Int16 Minutes...
  • Seite 73 Address Description Unit Type Size Byte reserved reserved reserved reserved NOx Probe 2 status unsigned Int16 NOx Probe 2 NOx actual 1 = 0.1 mg/m³ unsigned Int16 NOx Probe 2 NOx daily 1 = 0.1 mg/m³ unsigned Int16 average today NOx Probe 2 NOx daily 1 = 0.1 mg/m³...

  • Seite 74: Standardwerte Und Wertebereiche

    XV. STANDARDWERTE UND WERTEBEREICHE 1. Wertebereiche Bezeichnung Minimum Maximum K-Faktor -0,5 NOx Autostart Temperatur- wert NOx-Warnwert NOx-Fehlerwert Temperatur Warnwert Temperatur Fehlerwert Differenztemperatur Warn- wert Differenztemperatur Fehler- wert Modbus Baud 9600 115200 Modbus ID Analog out Skalierungswert 100 2000 2. Standardwerte ab Werk Bezeichnung Wert Standradsprache...

  • Seite 75: Modbus Grundeinstellungen

    Bezeichnung Wert NOx Autostart Sonde 2 NOx Autostart 2 Temperaturwert Standartpasswort siehe Punkt E auf Seite INSTELLUNGEN NOx Warnwert 1 NOx Warnwert 2 NOx Fehlerwert 1 NOx Fehlerwert 2 Temperatur Warnwert 1 Temperatur Warnwert 2 Temperatur Fehlerwert 1 Temperatur Fehlerwert 2 Differenztemperatur Warnwert 1 Differenztemperatur Warnwert 2 Differenztemperatur Fehlerwert 1...

  • Seite 76: Stichwortverzeichnis

    STICHWORTVERZEICHNIS 44. BImSch V (§24 / 7) Gateway Getrennt Aktiv Analog Out Heizungsverhältnis Analoger Ausgang Autostart 24, 42, 74 Inaktiv IP-Adresse K-Faktor Datenexport Kalenderwoche Datum Katalysator Demomodus DHCP Differenztemperatur deaktivieren Lambda Differenztemperatur Warnschwelle Log löschen Digital In Digital Out MAC-Adresse des Gerätes Maske End-of-Life Modbus...
  • Seite 77 RS485 Uhrzeit Unbekannt Update Schnittstellen USB-Stick Sensoreinbauort Seriennummer der Sonde Seriennummer des Gerätes VDMA 6299 Softwareversion VDMA 6299:2019-09 Sonden aktivieren Vorbereiten Sonden Grundeinstellungen Sondenfehler Sondentyp Warnung Betriebsstunden Sprache Warten Wochenverlauf Temperatur-Modus Temperatur-Modus Aufbau Zeit setzen Temperatur-Schwelle Temperatur Warnschwelle Temperatursensor freischalten Temperatursensoren...
