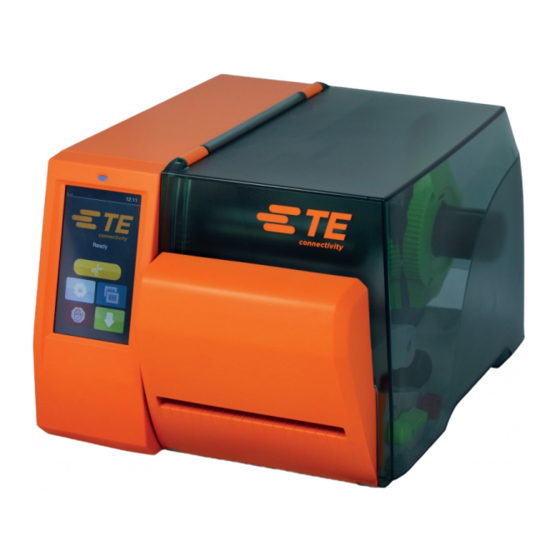

- Seite 1 Bedienungsanleitung T2212 PRINTER PERFORATOR...
- Seite 2 Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten. Fragen Sie Ihre lokale Vertretung von TE Connectivity nach der neuesten Ausgabe. Kontaktadressen für technische Unterstützung in Ihre Region finden Sie unter: Technical Support...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..................4 Hinweise ..................4 Bestimmungsgemäßer Gebrauch ............ 5 Sicherheitshinweise .................6 Umwelt .....................6 Technische Daten ................7 Montage ..................8 Abreißkante demontieren ..............8 Perforator montieren ................9 Betrieb ..................10 Material einlegen ................10 Standardbetrieb ................11 Druckerkonfiguration ..............12 Cleaning and Replacing the Blades ...........14 Licenses ..................16 Reference to the EU Declaration of Conformity ......16 FCC ....................16... -
Seite 4: Einleitung
Einleitung 1.1 Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgender- maßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. Achtung! Macht auf mögliche Sachbeschädigung oder einen Qualitätsverlust aufmerksam. -
Seite 5: Bestimmungsgemäßer Gebrauch
Einleitung 1.2 Bestimmungsgemäßer Gebrauch • Das Gerät ist ausschließlich als Option für die T2212 Printer zum Perfo- rieren von geeigneten, von TE Connectivity zugelassenen Materialien bestimmt. Details zu den zugelassenen Materialien enthält das TE document 411-121005 (Identification Printer Product Ribbon Matrix). Für aus missbräuchlicher Verwendung resultierende Schäden haftet... -
Seite 6: Sicherheitshinweise
Einleitung 1.3 Sicherheitshinweise • Vor der Montage oder Demontage des Perforators Drucker vom Netz trennen. • Perforator nur betreiben, wenn er am Drucker montiert ist. • Die Klingen des Perforators sind scharf. Verletzungsgefahr, insbesondere bei Wartungshandlungen. • Arbeiten, die nicht in dieser Anleitung beschrieben sind, dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. -
Seite 7: Technische Daten
Einleitung 1.5 Technische Daten Perforator für Druckertyp T2212 PRINTER Perforieren Stegabstand Stegbreite Material Breite ≤ 45 Gewicht Karton g/m² 60 - 240 Dicke 0.05 - 1.1 Schnittlänge ≥ 10 Schnittfrequenz 1/min ≤ 200 Stromversorgung über Messeranschluss des Druckers Achtung! Die minimale Schnittlänge ist abhängig vom Etikettenmaterial, insbesondere von seinen adhäsiven Eigenschaften. -
Seite 8: Montage
Montage 2.1 Abreißkante demontieren Vor der Montage des Perforators muss die standardmäßig installierte Abreiß- kante demontiert werden: Bild 1 Abreißkante demontieren Abreißkante (1) vorsichtig abschwenken, Zapfen (2) der Abreißkante nach oben aus den Halterungen (3) drücken und Abreißkante abnehmen. -
Seite 9: Perforator Montieren
Montage 2.2 Perforator montieren Bild 2 Perforator montieren 1. Rasthaken (2) des Perforators (5) in die Führung (1) stecken. 2. Zapfen (3) nach unten in die Halterungen (4) drücken. 3. Perforator (5) vorsichtig hochklappen, so dass er am Drucker einrastet. -
Seite 10: Betrieb
Betrieb 3.1 Material einlegen Perforator gemäß Bild 3 vorsichtig abschwenken. Etiketten oder Endlosschlauch so zwischen Druckkopf und Druckwalze einlegen, dass die Vorderkante des Material durch den Perforator ragt. Bild 3 Etiketten oder Schlauch in Perforator einführen Etiketten (2) oder Schlauch in die Führung (1) schieben und Perforator vorsichtig an den Drucker schwenken und einrasten. -
Seite 11: Standardbetrieb
Betrieb 3.2 Standardbetrieb Drucker einschalten. Der Perforator führt eine Synchronisationsbewegung aus. Hinweis! Bei der Verarbeitung von Endlosmaterial in der Druckerkonfigu- ration unter Einstellungen - > Etiketten - > Etikettensensor die Einstellung Endlosmaterial auswählen. Ansonsten kann kein Synchronisationsschnitt ausgelöst werden. drücken. Dadurch wird einmalig ein Vorschub mit einem ... -
Seite 12: Druckerkonfiguration
Druckerkonfiguration Hinweis! Die Einstellungen in der Druckerkonfiguration sind Grundeinstel- lungen für die konkrete Kombination Drucker-Perforator. Bei einem Wechsel des Perforators oder des Druckers ist eine Neueinstellung erforderlich. Die Anpassung an den jeweiligen Druckauftrag ist vorrangig über die Software vorzunehmen. Hier stehen zusätzliche Offsetwerte zur Verfügung. Die Offsetwerte aus den Geräteeinstellungen und der Software addieren sich im Betrieb. - Seite 13 Druckerkonfiguration Rücktransport Menü starten. Drucken wählen. Einstellungen > Parameter Bedeutung Default Methode zum Rücktransport des Rücktransport optimiert Etikettenmaterials. Ein Rücktransport ist im Schneide- und Spendemodus erforderlich, da beim Schneiden und Spenden eines Etiketts die Vorderkante des nächsten Etiketts über die Druckzeile hinausgeschoben wird.
-
Seite 14: Cleaning And Replacing The Blades
Reinigung und Wechsel der Klingen Warnung! Zur Vermeidung unbeabsichtigter Messerbewegungen Drucker vom Netz trennen. Warnung! Die Klingen des Perforators sind scharf! Verletzungsgefahr! Hinweis! Wenn mit dem Perforator direkt durch das Etikettenmaterial geschnitten wird, lagern sich an den Klingen Kleberreste ab. Beim Schneidemodus mit Rücktransport gelangen Kleberpartikel ebenso an die Druckwalze. -
Seite 15: Reinigung Und Wechsel Der Klingen
Reinigung und Wechsel der Klingen Bild 5 Klingen entnehmen Bild 6 Federn 4. Wenn die Klingen durch Kleberreste stark verschmutzt oder stumpf sind, Klingen ausbauen: Welle (6) mit Torx-Schraubendreher TX10 im Uhrzeigersinn drehen, bis die Zahnstangen (7) außer Eingriff sind. ... -
Seite 16: Licenses
Zulassungen 6.1 Hinweis zur EU-Konformitätserklärung Die Perforatoren der T2212 PRINTER entsprechen den einschlägigen grund- legenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien: • Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit • Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten EU-Konformitätserklärung...
