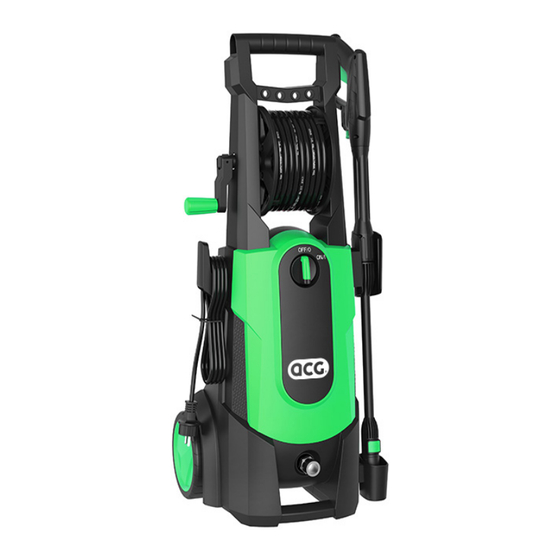

- Seite 1 Bedienungsanleitung Hochdruckreiniger ACG2100/165-COMFORT Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Druck- und Rechtschreibfehler vorbehalten Tel +31(0) 615061344 IHK : 59567627 Veenweg 5 info@acg-holten.com Mw.ST: NL 8535.48.183.B.01 7451 RM Holten, NL...
- Seite 2 “Vielen Dank für den Kauf Ihrer neuen Hochdruckreiniger! Um optimal und sicher arbeiten zu können, ist es wichtig, diese Anleitung zuerst zu lesen und zu verstehen. Wenn etwas nicht klar ist, kontaktieren Sie uns bitte und wir helfen Ihnen gerne weiter.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Sicherheit Symbole Bestimmungsgemäße Verwendung Restrisiko Sicherheidshinweise 2. Montage Lieferumfang Maschine Übersicht zusammengebaute Maschine Montieren Maschine 3. Inbetriebnahme & Betrieb Maschine anschließen Sprühlanzenbetrieb Düse einstellen Verwenden des Seifenspenders Geeignete Anwendungen Optionales Zubehör Lager 4. Pflege & Wartung Wassereinlassfilter reinigen Sprühlanze reinigen Düsen reinigen Ventilöffnungen reinigen... -
Seite 4: Sicherheit
1. Sicherheit Symbole ACHTUNG! lesen Sie diese sorgfältig. ACHTUNG! Dies ist eine doppelt isolierte Instal- lation. Stellen Sie sicher, dass das Gerät während der Wartung oder Reparatur vom Stromnetz ge- trennt ist. Schalten Sie immer den Motor aus und ziehen ACHTUNG! Stromschlag verhindern. -
Seite 5: Sicherheidshinweise
Sicherheidshinweise Lesen Sie die folgenden Hinweise, bevor Sie mit die- Viele Unfälle passieren weil: • sem Produkt arbeiten. Geben Sie diese Anweisungen allen Per- -Wasserstrahl ist auf Menschen oder Tieren gerichtet; sonen, die mit der Maschine arbeiten, und bewahren Sie sie für -Man rutscht auf glatten Oberflächen;... -
Seite 6: Montage
2. Montage Lieferumfang Maschine 1x Body mit Netzkabel 1x Sprühlanze (2 Teile) 1x Griff mit Rolle und Düse • • • 4x Schraube • 1x Lanzenhalter oben 1x Lanzenhalter unten 1x Netzkabelhalter • • • 1x Reinigungsstift 1x Wasserschlauchkupplung 1x Maschinenhandbuch •... -
Seite 7: Übersicht Zusammengebaute Maschine
Übersicht zusammengebaute Maschine Griff mit Rolle Sprühlanze Netzkabelhalter Lanzenhalter oben Lanzenhalter unten Wasserschlauch- kupplung... -
Seite 8: Montieren Maschine
ACHTUNG! Wenn auf links, rechts, vorne und hinten Be- • des ACG 2100 /165-COMFORT geliefert wurden. Auf Seite 6 fin- zug genommen wird, wird es von der Maschine selbst aus den Sie eine Übersicht über den Lieferumfang. Wenn der Inhalt betrachtet. - Seite 9 Schneiden Sie den Kabelbinder ab, mit Drehen Sie dann das Schlauchende mit Drehen Sie dann den Hochdruckschlauch dem der Schlauch an der Rolle befestigt vollständig von der Rolle ab. der Schraubkupplung fest. ist. Zum Schluss montieren Sie die Teile A Platzieren Sie den Hochdruckschlauch mit Setzen Sie eine Düse in der Sprühlanze der Bajonettkupplung in die Sprühlanze.
-
Seite 10: Inbetriebnahme & Betrieb
3. Inbetriebnahme & Betrieb Algemeines: Überprüfen Sie vor jedem Gebrauch Folgendes: Lesen Sie vor dem Gebrauch das gesamte Handbuch; Ob die Maschine vollständig und korrekt montiert ist; • • Ob es beschädigte Teile gibt; • Schalten Sie den Motor immer aus und ziehen Sie den •... -
Seite 11: Sprühlanzenbetrieb
Sprühlanzenbetrieb Stellen Sie sicher, dass die Sprühlanze Halten Sie die Lanze mit beiden Händen Zielen Sie auf die Oberfläche, die Sie rei- freigegeben ist, indem Sie den Knopf in wie oben gezeigt. Drücken Sie den grü- nigen möchten, und bewegen Sie die Lan- die Position „Unlock“... -
Seite 12: Geeignete Anwendungen
Eine rotierende Bürste mit weichen Bor- rassen, Steinplatten usw. nigungskraft bietet. Ideal für hartnäcki- sten, die zum Reinigen von Fenstern und beispielsweise Autos geeignet ist. gen Schmutz. TIPP: Unter www.acg-holten. com finden Sie eine Übersicht aller geeigneten Zubehörteile für diesen Hochdruckreiniger! Waschbürste: Kanalreinigungsschlauch: Eine Waschbürste mit weichen Borsten,... -
Seite 13: Lager
Lager Lassen Sie das letzte Wasser aus dem Drehen Sie den Knopf vorne auf „OFF / Drücken Sie die Sprühlanze erneut zus- 0“ und schließen Sie den Wasserhahn. ammen, um den Druck vom Schlauch zu Schlauch ablaufen. Legen Sie dann das Entfernen Sie dann den Wasserschlauch lösen. -
Seite 14: Pflege & Wartung
4. Pflege & Wartung Die Wartung der Maschine umfasst: Schalten Sie den Motor immer ab und ziehen Sie den Netzstecker, bevor Sie Reparatur-, War- Nach jedem Gebrauch gründlich reinigen; • Wassereinlassfilter reinigen; tungs- oder Reinigungsarbeiten durchführen. • Sprühlanze mit Düsen reinigen; Entlasten Sie auch zuerst das System. -
Seite 15: Ventilöffnungen Reinigen
Ventilöffnungen reinigen Halten Sie das Gerät sauber und stellen Sie sicher, dass Kühlluft ungehindert durch die Lüftungsöffnungen strömen kann. Verbindungen schmieren ACHTUNG! Verwenden Sie vor- zugsweise ein Silikonschmiermit- tel, das für O-Ringe geeignet ist. Schmieren Sie die Verbindungen regelmäßig, um eine reibungslose Installation zu gewähr- leisten und ein Austrocknen der O-Ringe zu verhindern. -
Seite 16: Ersatzteile
Lassen Sie eine defekte Maschine nur von qualifiziertem Perso- Website www.acg-holten.com nachbestellt werden. Wenden nal reparieren. Verwenden Sie nur Originalteile für Reparaturen. Sie sich bei Bedarf an den ACG-Kundendienst. Garantie Die Garantiezeit beträgt 12 Monate für die gewerbliche Nut- Ausgenommen von der Garantie sind Missbrauch wie Überlas- tung des Geräts, Gewaltanwendung, Schäden durch fremde... - Seite 17 “HABEN SIE EINE FRAGE? BITTE KONTAKTIEREN SIE UNS!”...
-
Seite 18: Technik
15 kg Maße 33 x 28,5 x 39,5 cm Länge des Hochdruckschlauchs 10 Meter Hochdruckschlauchanschluss Bajonet Wasserschlauchkopplung Schnellkopplung 6. Konformitätserklärung Inverkehrbringer: ACG ® Holten B.V. Veenweg 5, 7451RM Holten NL Tel: +31 (0)615061344 www.acg-holten.com info@acg-holten.com Hochdruckreiniger Bezeichnung: ACG2100/165-COMFORT Type: EG-Richtlinien: 2009/142/EG... -
Seite 19: Probleme
7. Probleme Mögliche Ursachen Lösung Problem Das Gerät startet nicht • • Der Stecker ist nicht eingesteckt • Stecken Sie es in die Steckdose Versuchen Sie es mit einer anderen- • Die Steckdose ist defekt • Steckdose • Eine Sicherung ist durchgebrannt •... -
Seite 20: Beschreibung
Wenn Sie ein Teil bestellen möchten, können Sie Hose Reel Handle dies über unsere Website tun: Decorative Plate www.acg-holten.com. Spray Gun Auf Basis des „POS. NR “finden Sie den richtigen Hose Reel Teil. Bei Fragen wenden Sie sich bitte an den ACG-Kundendienst. - Seite 21 POS. NR Beschreibung Zahl Screw M6x20 Soap Bottle Screw ST4.8x16 Wheel Gasket Wheel Right Wheel Plate Left Wheel Plate Cable Ass. Dash Plate Screw M4x8 Sawtooth Gasket Flat Gasket Motor Pump Ass. Screw M6x14 Pump Fixxing Seat Leading Wire Rubber Feet Connecting Box Capacitor Press Plate Of Motor...
- Seite 22 8. Teilelist und Explosionszeichnung...
-
Seite 24: Schließlich
Schließlich Sie haben jetzt das gesamte Handbuch gelesen und wissen alle wichtigen Dinge über die Maschine und wie Sie damit arbeiten. Wir gehen davon aus, dass Sie alle oben genannten Informationen ernst nehmen und die richtigen Sicherheitsmaßnahmen ergreifen. Das Deaktivieren, Ändern, Blockieren, Zerlegen, Ma- nipulieren oder Hinzufügen von Teilen zu Sicherheits- und Schutzkomponenten des Geräts ist strengstens untersagt. - Seite 25 “Viel Spaß mit Ihrer Maschine!”...
