Inhaltszusammenfassung für Midas 2603

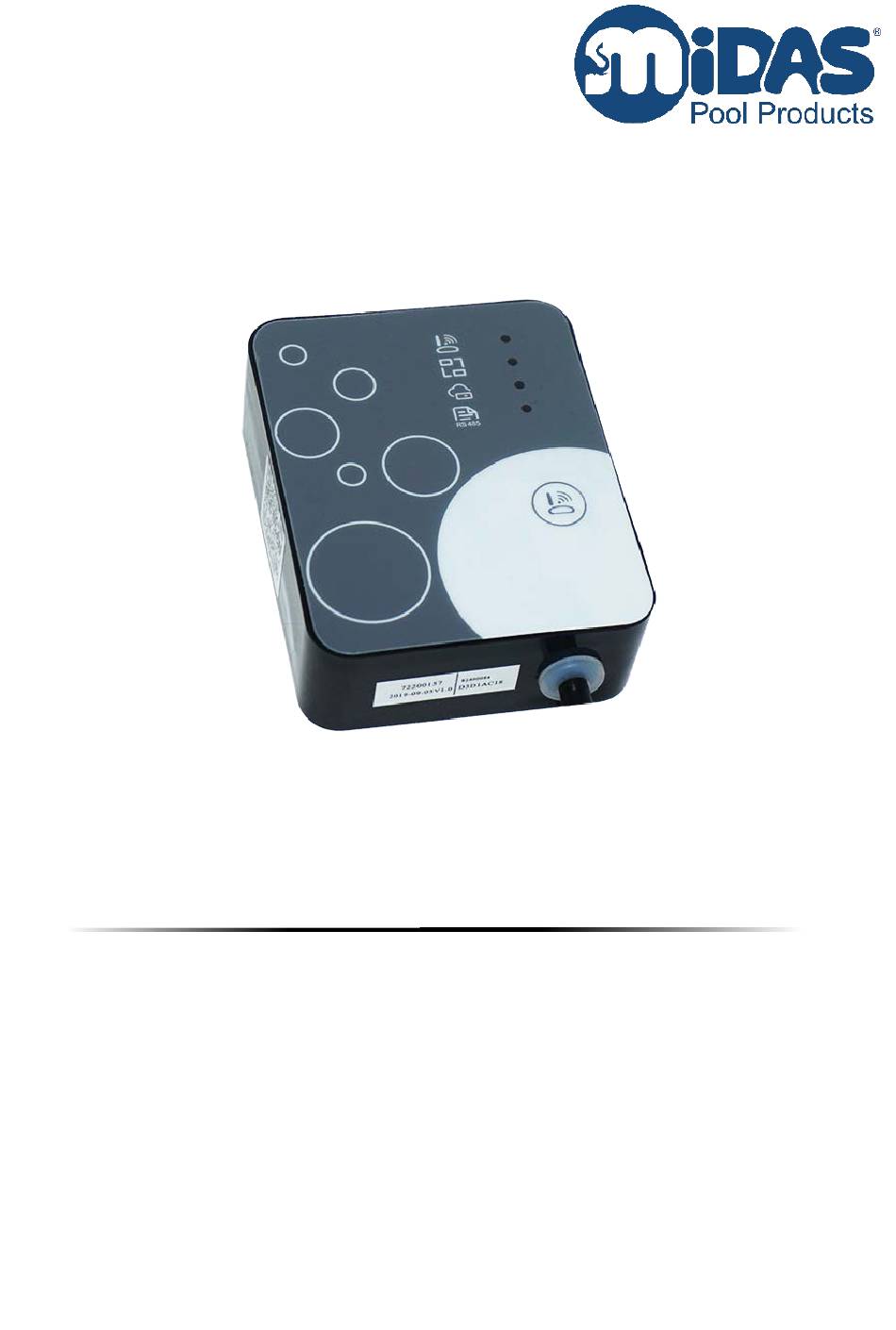

- Seite 1 Stand 22.11.2019 Bedienungsanleitung WiFi-Adapter...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 Kurze Einführung in den WiFi-Adapter 1.1 Lieferumfang Beschreibung der Anzeigen 2 Montage des WiFi-Adapters 2.1 Öffnen der Wärmepumpe 2.2 Anschluss des Kabels 2.3 Weitere mögliche Kabelposition 3 Verwendung des WIFI-Adapters 3.1 Voraussetzungen für den Betrieb 3.2 Die APP herunterladen 3.3 Registrierung/Anmelden 3.4 Konfiguration des W iFi-Adapters 4 Funktionsweise und Verwendung der APP... -
Seite 4: Betrieb Und Verwendung
Betrieb und Verwendung Kurze Einführung in den WiFi-Adapter 1.1 Lieferumfang Oder 1.2 Beschreibung der Anzeigen Bezeichnung Leuchten Blinken Netzwerk- Smart-Link- Netzwerk-Konfiguration Fertig Konfiguration läuft Konfiguration läuft Verbindung Router-Verbindung Fehler -------------- hergestellt Verbindung Server-Verbindung Fehler -------------- hergestellt Verbindung RS 485-Verbindung Fehler -------------- hergestellt... -
Seite 5: Montage Des Wifi-Adapters
Betrieb und Verwendung 2 Montage des WiFi-Adapters 2.1 Öffnen der Wärmepumpe 2.2 Anschluss des Kabels... -
Seite 6: Weitere Mögliche Kabelposition
Betrieb und Verwendung 2.3 Weitere mögliche Kabelposition In einigen Fällen kann es möglich sein, dass die obere Abdeckung, sowie die Abdeckung der Elektronikbox ebenfalls entfernt werden müssen. -
Seite 7: Verwendung Des Wifi-Adapters
Betrieb und Verwendung Das Kabel befindet sich dann direkt hinter dem Display. Der weitere Anschluss erfolgt dann wie unter 2.2 beschrieben 3 Verwendung des WIFI-Adapters 3.1 Voraussetzungen für den Betrieb Zur Installation werden neben dem WiFi-Adapter auch ein Router und ein Smartphone oder Tablet mit Internetzugang benötigt. -
Seite 8: Die App Herunterladen
Betrieb und Verwendung 3.2 Die APP herunterladen Für die Android Version: In Google Play `Aqua Temp` suchen, herunterladen und dann installieren. Aqua Temp suchen Play Store Für die IOS Version: `Aqua Temp` im APP Store suchen, herunterladen und dann installieren. Aqua Temp suchen APP Store... -
Seite 9: Registrierung/Anmelden
Betrieb und Verwendung 3.3 Registrierung/Anmelden Klicken Sie auf den Link „Account Registration“ Registrierung auf dem Startbildschirm. Zur Registrierung geben Sie einen Benutzername, eine E-Mail-Adresse und ein Passwort ein. Bestätigen Sie das Passwort durch eine erneute Eingabe. Klicken Sie anschließend auf „Send Verification Code“, um einen Verifizierungscode zu erhalten (dies kann mehrere Minuten dauern) und geben Sie diesen ein. -
Seite 10: Konfigurierung Des Wifi-Moduls
Betrieb und Verwendung 3.4 Konfigurierung des WIFI-Moduls Klicken Sie auf „Add New Device“ oder das „+“ Symbol und anschließend auf „WiFi“, um einen neuen WiFi-Adapter hinzuzufügen. Drücken Sie den Konfigurationsknopf für ca. 1 Sekunde, anschließend beginnt die oberste LED zu leuchten. Bestätigen Sie diese Aktion und drücken Sie anschließend auf „Next“. - Seite 11 Betrieb und Verwendung Öffnen Sie die WLAN-Einstellungen Ihres Smartphones und wählen Sie „Smart_AP_xxx“ aus. Wechseln Sie danach wieder zurück in die App und bestätigen Sie mit „Next“. Anschließend erhalten Sie eine Mitteilung, dass die App sich mit dem WLAN-Netzwerk verbinden möchte. Klicken Sie hier auf „Netzwerk beitreten“.
-
Seite 12: Funktionsweise Und Verwendung Der App
Betrieb und Verwendung 4 Funktionsweise und Verwendung der APP 4.1 Der Hauptbildschirm und seine Funktionen BEZEICH- SYMBOL FUNKTIONEN NUNG NUNG Power Ein- und Ausschalten der Wärmepumpe Geräuschreduzie- Ein- und Ausschalten der Geräuschreduzierung rung Wahl des Betriebsmodus. Heizen, Kühlen oder Moduswechsel Automatik Einstellung der Timer für Ein- und Ausschalten sowie Timer-Einstellung... -
Seite 13: Hauptfunktionen
Betrieb und Verwendung 4.2 Hauptfunktionen 4.2.1 Ein- / Ausschalten Klicken Sie auf das „Ein/Aus“ Symbol Öffnen Sie das Menü... -
Seite 14: Umschalten Der Betriebsmodi
Betrieb und Verwendung 4.2.2 Umschalten der Betriebsmodi Klicken Sie auf das „Modus wechseln“ Symbol, um zwischen den 3 Betriebsmodi zu wählen. Umschaltung auf die Betriebsart Heizen Betriebsart Heizen Betriebsart Kühlen Umschaltung auf die Umschaltung auf Betriebsart Kühlen die Betriebsart Automatik Betriebsart Automatik... -
Seite 15: Einstellen Der Temperatur
Betrieb und Verwendung 4.2.3 Einstellen der Temperatur Klicken Sie auf die Zieltemperatur und geben Sie die gewünschte Zieltemperatur ein. 4.2.4 Einstellen des Timers (1) Klicken Sie auf das Wecker-Symbol, um die Timer-Einstellung zu öffnen. (2) Klicken Sie auf die Ein- bzw. Ausschaltzeit, um diese festzulegen. (3) Zum Aktivieren oder Deaktivieren des Timers, klicken Sie auf den Schalter neben der eingestellten Zeit. -
Seite 16: Geräuschreduzierung
Betrieb und Verwendung 4.2.5 Geräuschreduzierung Klicken Sie auf das Lautsprechersymbol, um die Geräuschreduzierung ein- oder auszuschalten. 4.2.6 Timer-Einstellung für die Geräuschreduzierung (1) Klicken Sie auf das Wecker-Symbol, um die Timer-Einstellungen zu öffnen. (2) Wählen Sie einen Zeitraum in dem die Geräuschreduzierung aktiv sein soll. -
Seite 17: Troubleshooting
Betrieb und Verwendung 4.2.7 Troubleshooting Klicken Sie auf das „Troubleshooting“-Symbol, um die Liste mit Fehler- und Systemmeldungen zu öffnen. Durch Klicken auf eine Meldung erhalten Sie Lösungsvorschläge für die vorliegende Störung. 4.3 Andere Funktion Klicken Sie auf das Symbol “Zusatzfunktionen“, um das entsprechende Menü aufzurufen. -
Seite 18: Faq
Betrieb und Verwendung 5. FAQ Wenn die APP nicht mit dem Gerät verbunden werden kann, wird eine Störmeldung bezüglich der Verbindung mit dem Gerät angezeigt. Antwort: Das Netzwerk funktioniert nicht. Bitte lassen Sie Ihr Netzwerk überprüfen. Wenn die APP nicht mit dem Gerät verbunden werden kann, wird das Gerät als offline angezeigt. - Seite 19 Anmerkungen:...
