Technaxx TX-44 Bedienungsanleitung

Wild cam
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

DE
Wild Cam TX–44
Bedienungsanleitung
Die Konformitätserklärung für dieses Gerät finden Sie unter:
www.technaxx.de/ (untere Leiste "Konformitätserklärung"). Vor
dem ersten Gebrauch des Gerätes lesen Sie die
Bedienungsanleitung sorgfältig durch.
Telefonnummer für den technischen Service: 01805 012643 (14
Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute
aus Mobilfunknetzen). Kostenfreie E-Mail:
support@technaxx.de
Besonderheiten
Überwachungskamera für den Innen- / Außenbereich
Ideal zum Beobachten wilder Tiere und zur Bewachung
von Häusern
2.7" CMOS-Sensor mit 2 Megapixel
Video- und Fotofunktion wählbar
Standby-Zeit bis zu ~ 290 Tage
Bewegungs- und Infrarotsensor für Nachtaufnahmen
1,2 Sekunden Auslösezeit
Entfernung Bewegungserkennung bis zu ~ 15m
IPX4 Spritzwasserschutz
Leichte Handhabung und Installation
0
®
Technaxx

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Technaxx TX-44

Inhaltszusammenfassung für Technaxx TX-44

  • Seite 1 Technaxx Wild Cam TX–44 Bedienungsanleitung Die Konformitätserklärung für dieses Gerät finden Sie unter: www.technaxx.de/ (untere Leiste “Konformitätserklärung”). Vor dem ersten Gebrauch des Gerätes lesen Sie die Bedienungsanleitung sorgfältig durch. Telefonnummer für den technischen Service: 01805 012643 (14 Cent/Minute aus dem deutschen Festnetz und 42 Cent/Minute aus Mobilfunknetzen).

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einleitung………..…………………..……..…..2 Systemanforderungen...……...……………..… 2 2. Die Kamera kennenlernen…………………….. 3 Teilebezeichnung (Front-/Rückenansicht)…… 3 3. Grundbetrieb der Kamera...………………… 4 Batterien und MicroSD Karte einlegen..5 Einschalten…..…………….………….……. 7 3. Betriebsmodus…………….………..……………. 8 PIR-Foto............9 PIR-Video............11 Zeitraffer............14 5. Einstellungen..……...……….………………16 6. TEST-Modus……………...………………………22 7. Überwachungsmodus……………………………24 8.

  • Seite 3: Einleitung

    1. Einleitung Systemanforderungen ® PC-Systemanforderungen: Intel Core2Duo 1.8G oder AMD äquivalenter CPU, Hi-Speed-USB2.0-Anschluss, mind. 1 GB RAM interner Speicher, HD-Farbmonitor, nVIDIA GeForce MX440 oder höher, AMD (ATi) Radeon ® 9200 oder höher, DirectX 9.0 oder höher, Windows (SP2 oder höher) / Windows™ Vista/7/8 Hinweis: Verfügt Ihr System über den Windows XP Service Pack I, siehe www.microsoft.com.

  • Seite 4: Die Kamera Kennenlernen

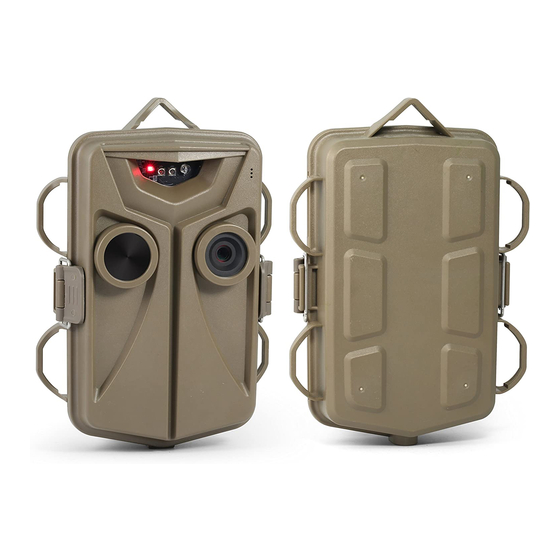

    2. Die Kamera kennenlernen (siehe Tabelle) Bestandteile Frontansicht Rückansicht...

  • Seite 5: Grundbetrieb Der Kamera

    3. Grundbetrieb der Kamera Batterien und MicroSD Karte einlegen 1. Lösen Sie die 2 Verschlüsse der Kamera. 2. Nehmen Sie die rückseitige Abdeckung ab.
  • Seite 6 3. Sicher gehen, dass die Kamera AUS geschaltet ist. 4. Legen Sie die MicroSDKarte ein. Wichtig: die Karte mit der gestutzten Ecke nach rechts einlegen. Alle Bilder und Videos werden auf der Speicherkarte gespeichert. 5. Legen Sie 8 neue AA-Batterien in das Batteriefach ein.
  • Seite 7 6. Legen Sie den Batteriekasten in den Batterieraum der Kamera ein und achten Sie auf die richtige Polarität. 7. Drücken Sie den Batteriekasten in den Batterieraum. Schauen Sie bitte, dass er richtig eingelegt wurde.

  • Seite 8: Einschalten

    Einschalten 1. Schieben Sie den Schalter nach links auf ON. 2. Das Kamerasystem wird gestartet. Warten Sie, bis LCD-Display Standardmodus Vorschaufenster anzeigt. 3. Schieben Sie den Schalter nach rechts, um die Kamera auszuschalten.

  • Seite 9: Betriebsmodus

    4. Betriebsmodus Legen Betriebsmodus fest, Bilder aufzuzeichnen. 1. Schalten Sie die Kamera ein. 2. Drücken Sie die Menü-Taste, um das Hauptmenü aufzurufen. 3. Wechseln mittels Nach oben-/Nach unten-Taste in den Operation Mode. (Operation Mode (Standard) Setting Version)

  • Seite 10: Pir-Foto

    PIR-FOTO 1. Drücken Sie im OPERATION MODE die OK-Taste. Das Modus-Symbol blinkt. 2. Wechseln mittels Nach oben-/Nach unten-Tasten vom Betriebsmodus zu PIR PHOTO. Drücken Sie dann erneut die OK-Taste. (PIR PHOTO (Standard) / PIR VIDEO / TIME LAPSE) 3. Ändern mittels Nach oben-/Nach...

  • Seite 11: Fotoverzöegerung

    FOTOQUALITAET Stellen Sie die Auflösung der Standbilder ein. Je höher die Auflösung, umso höher ist die Qualität Bilder. Aber hierfür größerer Speicherplatz erforderlich und es haben weniger Bilder auf der Speicherkarte Platz. HIGH 5.0MP (Standard) / MEDIUM 2.0MP / LOW 0.5MP / BEST 8.0MP (interpoliert) FOTOVERZÖEGERUNG Legen Länge...

  • Seite 12: Serien Bildaufnahme

    SERIEN BILDAUFNAHME Stellen Anzahl Bilder einer Serienaufnahme ein. SINGLE (Standard) / 9 PHOTOS / 8 PHOTOS / ..2 PHOTOS PIR-VIDEO 1. Drücken Sie im OPERATION MODE die OK-Taste. Das Modus-Symbol blinkt. 2. Wechseln mittels Nach oben-/Nach unten-Tasten vom Betriebsmodus zu PIR VIDEO. Drücken Sie dann erneut die OK-Taste.

  • Seite 13: Videoverzöegerung

    VIDEOQUALITAET Wählen eine Auflösungsgröße Videoaufzeichnung aus. Je höher die Auflösung, umso höher ist die Qualität der Videos. Aber hierfür ist ein größerer Speicherplatz erforderlich und die Aufnahmezeit der Speicherkarte reduziert sich entsprechend. 1280 X 720 (Standard) / 720 X 480 VIDEOLÄENGE Legen Sie die Videolänge für jeden Clip fest.

  • Seite 14: Audio-Aufzeichnung

    Diese Einstellungen zeigen an, wie lange die Kamera wartet, weiteres Video aufgezeichnet wird. Die Verzögerungszeit des PIR-Sensors wird zurück gezählt, nachdem die Videoaufzeichnung beendet wurde. Zum Beispiel: Die Aufnahmezeit ist 15 Sekunden und die PIR-Verzögerungszeit 30 Sekunden. 5S (Standard) / 30M / 10M / 5M / 1M / 30S / 15S / AUDIO-AUFZEICHNUNG Aktivieren oder deaktivieren Sie das Mikrofon während der Videoaufzeichnung.

  • Seite 15: Zeitraffer

    ZEITRAFFER 1. Im OPERATION MODE die OK-Taste drücken. Das Modus-Symbol blinkt. 2. Mit Nach oben-/Nach unten-Tasten Betriebsmodus zum TIME LAPSE wechseln Dann erneut die OK-Taste drücken. ZEITRAFFERQUALITAET Stellen Sie die Auflösung des Zeitrafferbildes ein. Je höher die Auflösung, umso höher ist die Qualität Bilder.

  • Seite 16: Zeitraffer-Verzoegerung

    ZEITRAFFER-VERZOEGERUNG Zeitraffer eine Funktion Intervallaufzeichnung. Sie können eine Intervallzeit einstellen, nach der ein Bild nach dem anderen aufgenommen wird. Die Kamera nimmt alle 15 Sekunden automatisch ein Bild nach dem anderen auf, bis der Speicher voll oder die Batterie leer ist bzw.

  • Seite 17: Einstellungen

    5. Einstellungen Ändern aller Standardeinstellungen, sofern erforderlich. 1. Schalten Sie die Kamera ein. 2. Drücken Sie die Menü-Taste, um das Main Menu aufzurufen. 3. Wechseln mittels Nach oben-/Nach unten-Tasten zu den Setting.

  • Seite 18: Datum Einstellen

    DATUM EINSTELLEN Stellen Sie das aktuelle Datum ein. Stellen Sie mittels der Nach oben-/Nach unten-Tasten die Zahl ein und mit den Links-/Rechtstasten wechseln Sie zu M/D/Y. UHRZEIT EINSTELLEN Stellen Sie die aktuelle Uhrzeit ein. Stellen Sie mittels der Nach oben-/Nach unten-Tasten die Zahl ein und mit den Links-/Rechtstasten wechseln Sie zu HR mm:ss.

  • Seite 19: Zeitaufnahme

    Orten angebracht haben, können Sie jeder Kamera einen anderen Namen geben. So können Sie die Bilder / Videoclips der verschiedenen Kameras leichter voneinander unterscheiden. Mit Nach oben/Nach unten Tasten Alphabet / Nummern wechseln. Links-/ Rechtstasten zum nächsten Text wechseln. TECHNAXX (Standard)

  • Seite 20: Info-Leiste

    INFO-LEISTE Auf dem Foto werden Informationen gestempelt. Informationen wie das Aufnahmedatum und -uhrzeit und andere Angaben können direkt auf dem Foto abgelesen werden. ON (Standard) / OFF Zeichnet die Temperatur Temperatur: während der Bildaufnahme auf. Legt einen Indexnamen für Kameraname: diese Kamera fest.

  • Seite 21: Temperatureinheit

    So lässt sich feststellen, dass die Aktivität der meisten Tiere im Zusammenhang mit der Mondphase steht. Diese Angaben sind hilfreich bei der Suche nach den Tieren. Aufnahmezeit: Zeichnet die Zeitangaben während der Bildaufnahme auf. Aufnahmedatum: Zeichnet das Datum während der Bildaufnahme auf. SPRACHE Wählen Sie eine Sprache für die Benutzerschnittstelle aus.

  • Seite 22: Alles Löeschen

    ALLES LÖESCHEN Löscht alle Speicherkarten-Dateien (Bild/Video). NO (Standard) / YES Hinweis: 1. Alle Daten werden unwiderruflich gelöscht und können nicht mehr wiederhergestellt werden. Vergewissern Sie sich, dass Sie die Daten auf einer Hardware oder einem anderen Speichergerät gesichert haben. 2. Wir empfehlen, die Speicherkarte vor einer Wieder- verwendung zu formatieren (FAT32), so dass alle Daten normal gespeichert werden können.

  • Seite 23: Test-Modus

    3. Wechseln mittels Nach oben-/Nach unten-Tasten vom Menü in die Version. 4. Die Firmwareversion wird auf dem Bildschirm angezeigt. 6. TEST-Modus Vor dem Einsatz der Kamera vergewissern Sie sich, dass PIR-Sensor korrekt funktioniert. Die Sensitivität und den für Ihre Zwecke ange messenen Erkennungsbereich testen.
  • Seite 24 1. Den Ein-Schalter in die TEST-Position schieben. 2. Schließen Sie die rückseitige Abdeckung. 3. Schließen Sie die Verschlüsse fest an und befestigen Sie die Kamera an dem von Ihnen ausgewählten Ort.

  • Seite 25: Überwachungsmodus

    4. Bewegen Sie sich vor der Kamera vor und zurück. Die rote TEST-LED leuchtet auf, sobald Sie der Sensor der Kamera erkannt hat. So können Sie die Position Ihrer Kamera exakt in der gewünschten Position ausrichten. Hinweis: Diese TEST-LED leuchtet nicht im Überwachungsmodus auf. 7.
  • Seite 26 2. Der Operation Mode zeigt welcher Aufnahmemodus aktiv ist. Der File Dateizähler zeigt an, wie viele Dateien auf der Speicherkarte gespeichert wurden. 3. Die Kamera startet einen 30-Sek.-Countdown und zeigt ihn auf dem Verzögerungszeitzähler an. 4. Vor dem Ablauf des Verzögerungszeitcountdowns in den Ueberwachungsmodus wechseln.

  • Seite 27: Wiedergabe

    8. Wiedergabe Aufgenommene Dateien abspielen (Download) 1. Lösen Sie die 2 Verschlüsse der Kamera. 2. Nehmen Sie die rückseitige Abdeckung ab. 3. Sicher gehen, dass der Einschalter der Kamera OFF steht.

  • Seite 28: Wiedergabe Vom Pc

    4. Entnehmen Sie die MicroSD-Karte und legen Sie diese in ein kompatibles Kartenlesegerät ein. 5. Sie können Ihre aufgezeichneten Dateien aus dem Ordner "X:\DCIM\100SIMOS" herunterladen. Wiedergabe vom PC Das Videodateiformat, das über den Windows Media Player über PC wiedergegeben werden kann, ist AVI. Windows 7: Die Videos können über den integrierten Windows Media...

  • Seite 29: Anhang

    15 m (je nach Bewegungserkennung Umgebungstemperatur) Strom 8 x LR6 AA Batterien* (* nicht enthalten) Speicher MicroSDHC bis 32GB Gewicht 324g (ohne Batterien) Maße (L) 13,0 x (B) 5,5 x (H) 19,0cm Verpackungsinhalt Wild Cam TX-44, Transportkabel, Batteriekasten (ohne Batterien), Bedienungsanleitung...
  • Seite 30 UI Flow BETRIEBSMODUS (Standard) VIDEOVERZÖGERUNG PIR PHOTO (Standard) 5 Sek. (Standard) FOTOQUALITÄT 30 Min. HOCH 5.0MP (Standard) 10 Min. MITTEL 2.0MP 5 Min. NIEDRIG 0.5MP 1 Min. HÖCHSTE 8.0MP 30 Sek. 15 Sek. FOTOVERZÖGERUNG 10 Sek. 5 Sek. (Standard) 30 Min. AUDIO-AUFZEICHNUNG 10 Min.
  • Seite 31 UHRZEIT EINSTELLEN 12STD. 03:45AM (Standard) 24STD. 03:45 STARTZEIT 06:00PM STOPPZEIT 18:00PM ZEITAUFNAHME AUS (Standard) NUR NACHTS NUR AM TAG KAMERNAME TECHNAXX INFO-LEISTE EIN (Standard) SPRACHE ENG (Standard) TEMPERATUREINHEIT ° F (Standard) ° C ALLES LÖSCHEN NEIN (Standard) LÖSCHEN... ZURÜCKSETZEN NEIN (Standard) IN BEARBEITUNG...
  • Seite 32 Materialien oder Lösungsmittel oder andere aggressive Reiniger verwenden. Gereinigtes Gerät gründlich abwischen. Wichtiger Hinweis: Sollte Batterieflüssigkeit aus der Batterie austreten, das Batteriefach einem weichen Tuch abwischen. Inverkehrbringer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Deutschland...
