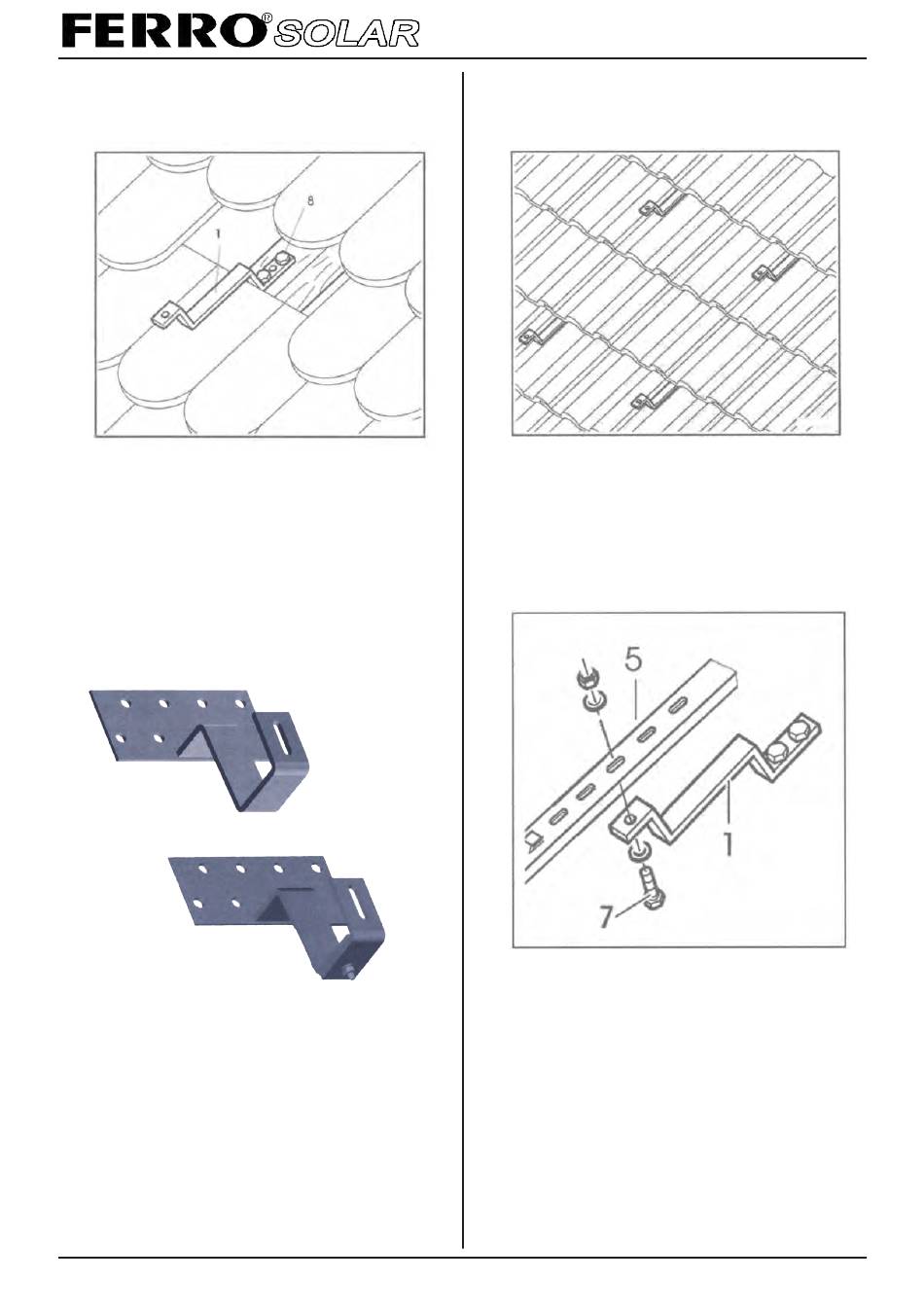

3.2 Montage der Dachhaken

Entfernen Sie an den entsprechenden Stellen die
Ziegeln und montieren Sie die Dachhaken (1) mit
jeweils 2 Schrauben (8) so, dass der Kollektor
beidseitig 30 cm über die Halter hinausragt.

3.3 Montage bei Pfannenziegel

Montieren Sie die Dachhaken immer im Ziegeltal.
Sollte dies auf Grund der Sparrenlage nicht möglich
sein, verwenden Sie die Halter mit Fußplatte und
versetzen den Halter so weit, bis dieser im Ziegeltal
liegt.
Seite 6

3.4 Montage weiterer Dachhalter

Pro Kollektorfeld benötigen Sie vier Dachhaken,
diese müssen horizontal und vertikal fluchtend sein.

3.5 Montage der Seitenschienen

Schrauben Sie mit den Schrauben (7) die
Seitenschienen (5) auf die Dachhaken (1).
