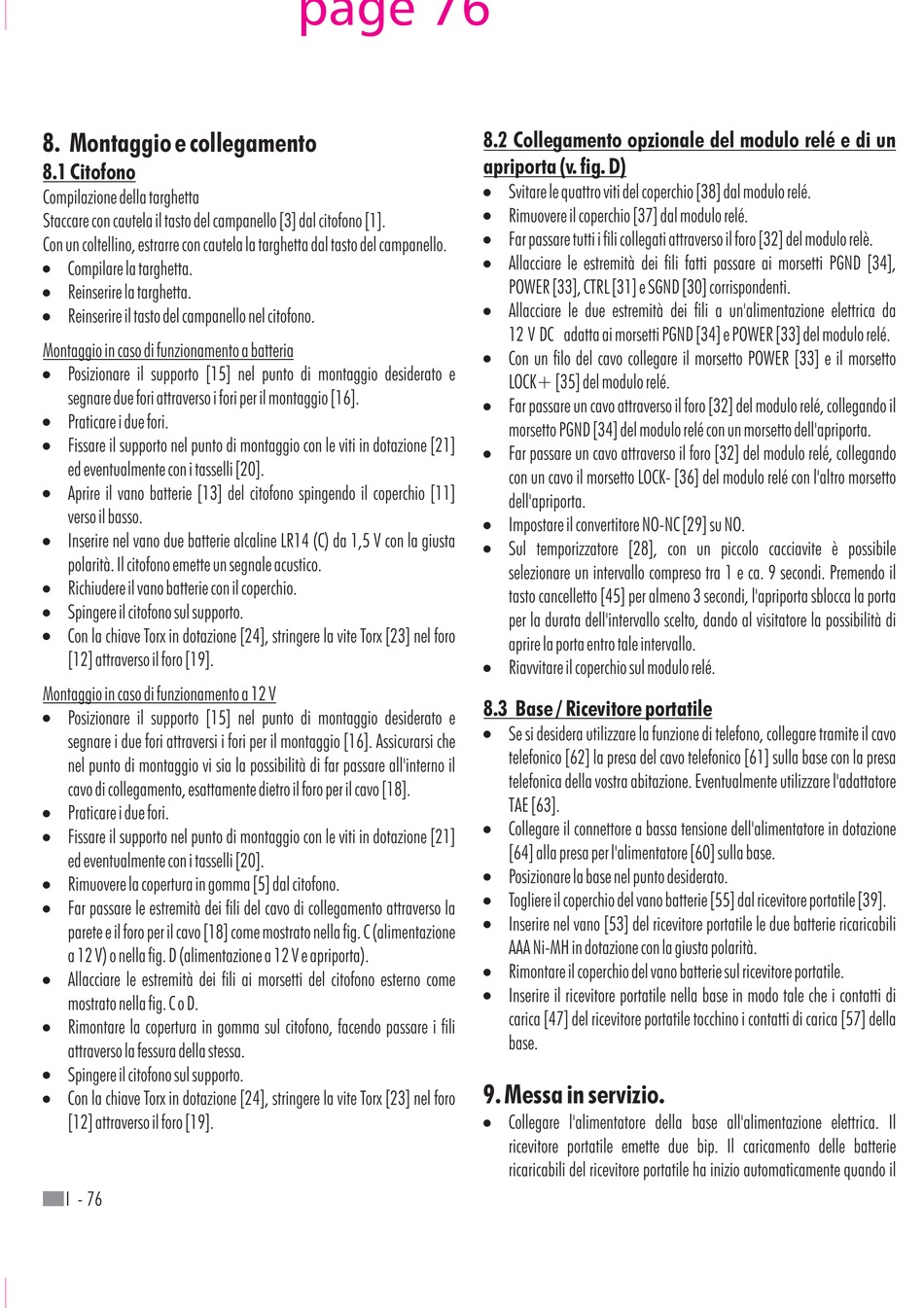

8. Montaggio e collegamento

8.1 Citofono
Compilazione della targhetta
Staccare con cautela il tasto del campanello [3] dal citofono [1].
Con un coltellino, estrarre con cautela la targhetta dal tasto del campanello.
!
Compilare la targhetta.
!
Reinserire la targhetta.
!
Reinserire il tasto del campanello nel citofono.
Montaggio in caso di funzionamento a batteria
!
Posizionare il supporto [15] nel punto di montaggio desiderato e
segnare due fori attraverso i fori per il montaggio [16].
!
Praticare i due fori.
!
Fissare il supporto nel punto di montaggio con le viti in dotazione [21]
ed eventualmente con i tasselli [20].
!
Aprire il vano batterie [13] del citofono spingendo il coperchio [11]
verso il basso.
!
Inserire nel vano due batterie alcaline LR14 (C) da 1,5 V con la giusta
polarità. Il citofono emette un segnale acustico.
!
Richiudere il vano batterie con il coperchio.
!
Spingere il citofono sul supporto.
!
Con la chiave Torx in dotazione [24], stringere la vite Torx [23] nel foro
[12] attraverso il foro [19].
Montaggio in caso di funzionamento a 12 V
!
Posizionare il supporto [15] nel punto di montaggio desiderato e
segnare i due fori attraversi i fori per il montaggio [16]. Assicurarsi che
nel punto di montaggio vi sia la possibilità di far passare all'interno il
cavo di collegamento, esattamente dietro il foro per il cavo [18].
!
Praticare i due fori.
!
Fissare il supporto nel punto di montaggio con le viti in dotazione [21]
ed eventualmente con i tasselli [20].
!
Rimuovere la copertura in gomma [5] dal citofono.
!
Far passare le estremità dei fili del cavo di collegamento attraverso la
parete e il foro per il cavo [18] come mostrato nella fig. C (alimentazione
a 12 V) o nella fig. D (alimentazione a 12 V e apriporta).
!
Allacciare le estremità dei fili ai morsetti del citofono esterno come
mostrato nella fig. C o D.
!
Rimontare la copertura in gomma sul citofono, facendo passare i fili
attraverso la fessura della stessa.
!
Spingere il citofono sul supporto.
!
Con la chiave Torx in dotazione [24], stringere la vite Torx [23] nel foro
[12] attraverso il foro [19].
I - 76
page 76
8.2 Collegamento opzionale del modulo relé e di un
apriporta (v. fig. D)
!
Svitare le quattro viti del coperchio [38] dal modulo relé.
!
Rimuovere il coperchio [37] dal modulo relé.
!
Far passare tutti i fili collegati attraverso il foro [32] del modulo relè.
!
Allacciare le estremità dei fili fatti passare ai morsetti PGND [34],
POWER [33], CTRL [31] e SGND [30] corrispondenti.
!
Allacciare le due estremità dei fili a un'alimentazione elettrica da
12 V DC adatta ai morsetti PGND [34] e POWER [33] del modulo relé.
!
Con un filo del cavo collegare il morsetto POWER [33] e il morsetto
LOCK+ [35] del modulo relé.
!
Far passare un cavo attraverso il foro [32] del modulo relé, collegando il
morsetto PGND [34] del modulo relé con un morsetto dell'apriporta.
!
Far passare un cavo attraverso il foro [32] del modulo relé, collegando
con un cavo il morsetto LOCK- [36] del modulo relé con l'altro morsetto
dell'apriporta.
!
Impostare il convertitore NO-NC [29] su NO.
!
Sul temporizzatore [28], con un piccolo cacciavite è possibile
selezionare un intervallo compreso tra 1 e ca. 9 secondi. Premendo il
tasto cancelletto [45] per almeno 3 secondi, l'apriporta sblocca la porta
per la durata dell'intervallo scelto, dando al visitatore la possibilità di
aprire la porta entro tale intervallo.
!
Riavvitare il coperchio sul modulo relé.
8.3 Base / Ricevitore portatile
!
Se si desidera utilizzare la funzione di telefono, collegare tramite il cavo
telefonico [62] la presa del cavo telefonico [61] sulla base con la presa
telefonica della vostra abitazione. Eventualmente utilizzare l'adattatore
TAE [63].
!
Collegare il connettore a bassa tensione dell'alimentatore in dotazione
[64] alla presa per l'alimentatore [60] sulla base.
!
Posizionare la base nel punto desiderato.
!
Togliere il coperchio del vano batterie [55] dal ricevitore portatile [39].
!
Inserire nel vano [53] del ricevitore portatile le due batterie ricaricabili
AAA Ni-MH in dotazione con la giusta polarità.
!
Rimontare il coperchio del vano batterie sul ricevitore portatile.
!
Inserire il ricevitore portatile nella base in modo tale che i contatti di
carica [47] del ricevitore portatile tocchino i contatti di carica [57] della
base.

9. Messa in servizio.

!
Collegare l'alimentatore della base all'alimentazione elettrica. Il
ricevitore portatile emette due bip. Il caricamento delle batterie
ricaricabili del ricevitore portatile ha inizio automaticamente quando il
