led pro wLightBox PRO Gebrauchsanleitung Seite 2

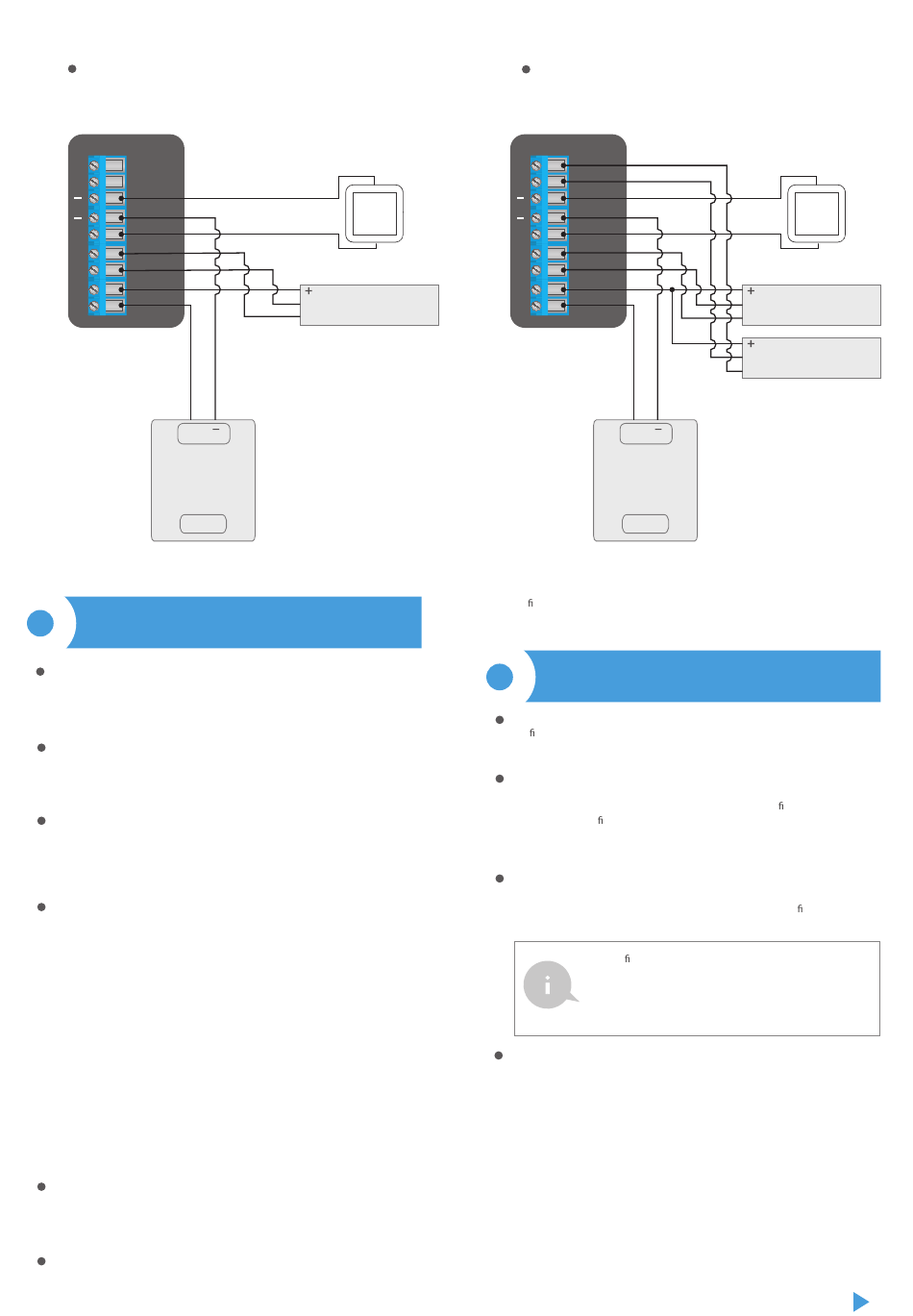

wLightBox PRO
+ 1 CT (CW/CWW,CCT) Streife 2-Kanal
W
B
IN
G
R
+
+
+
12-24V
power
supply
110 / 230V
1
Bevor Sie mit der Installation des Steuermoduls beginnen, schalten Sie die
Versorgung im Kreis ab. Beachten Sie, dass sämtliche Montagearbeiten nur
bei abgeschalteter Versorgungsspannung durchzuführen sind (Sicherung
ausschalten/Netzstecker ziehen).
Das Steuermodul muss so montiert werden, dass es vor harten Umgebungs-
bedingungen und unbefugten Personen geschützt ist - in einer Unterputzdo-
se oder im Gehäuse des zu steuernden Gerätes. Achten Sie bei der Montage
auf eine feste und stabile Position des Gerätes.
Machen Sie sich mit dem Anschlussschema vertraut und fangen Sie an-
schließend mit der Montage des Steuermoduls an. Achten Sie dabei
besonders auf die Markierungen der Anschlüsse des Steuermoduls. Fangen
Sie mit dem Anschließen der stromführenden Leiter an:(+) (Farbe rot oder
schwarz mit einer weiß punktierten Linie) und (-) (Farbe schwarz).
Schließen Sie den LED Streifen unter Beachtung der Polarität an. Je nach An-
wendung, ist es möglich, einen einzelnen RGBW Streifen, einen einzelnen RGB
Streifen, einen RGB Streifen mit einem zusätzlichen weißen Streifen oder vier
mnochromatische (einfarbige) Streifen, ein einziges zweikanaliges CT Streifen
(Warmweiß/Kaltweiß, CCT, CW/WW) oder zwei zweikanalige CT Streifen anzu-
schließen. Das Anodenkabel „+" (meistens weiß bei mehrfarbigen Streifen
oder rot bei einfarbigen und CT) muss an den „+" Anschluss des Steuermoduls
angeschlossen werden. Das Kathodenkabel „-" (in derselben Farbe wie die LED
bei mehrfarbigen Streifen oder meinstens weiß bei einfarbigen Strei- fen)
muss an den entsprechenden Ausgang, d.h. R, G, B oder W angeschlossen
werden. Bei CT Streifen sollte der WW-Kabel (warmweiß) an den mit R gekenn-
zeichneten Ausgang des Steuermoduls und das CW-Kabel (kaltweiß)an den
mit G gekennzeichneten Ausgang angeschlossen werden. Bei zwei CT Strei-
fen sollte der WW Kabel des zweiten Streifen an den Ausgang der Steuerung
mit B gekennzeichnet, und der CW-Kabel an den Ausgang mit der Kenn-
zeichnung W angeschlossen werden. Mit dem Steuermodul können auch
Halogenlampen gesteuert werden, in solchem Fall spielt die Polarität der Ver-
kabelung keine Rolle.
Wenn Sie lokal über einen Wandtaster steuern möchten, schließen Sie auch
den Klingeltaster (monostabil) entsprechend der Abbildung an. Um nur von
der Anwendung oder dem Tablett aus zu steuern, ist keine Drucktasteninstal-
lation erforderlich.
Nachdem Sie sichergestellt haben, dass das Gerät gemäß dem Schema ange-
schlossen ist und sich in der Nähe des Steuermoduls keine Metallelemente
TASTER
LED STRIP
WW
CT max 6A
CW
INSTALATION
wLightBox PRO
+ 2 CT (CW/ WW,CCT) Streifen 2-Kanal
W
B
IN
G
R
+
+
+
12-24V
power
supply
110 / 230V
be nden, die zu Kurzschluss führen könnten, nehmen Sie das Gerät durch das
Einschalten der Versorgungsspannung (Sicherung einschalten /Netzstecker
anschließen) in Betrieb.
2
Laden Sie die kostenlose App wBox herunter. Haben Sie ein Android-Gerät,
so nden Sie die App im Play Store. Für iOS-Geräte ist die App im App Store
verfügbar.
Stellen Sie über Ihr Smartphone oder Tablet eine Verbindung mit dem
WLAN-Netzwerk des Steuermoduls her. Gehen Sie hierzu in die Smartphone-
oder Tablet-Einstellungen und anschließend in die Kon guration des WLAN-
-Netzwerks. Dort nden Sie das Netzwerk „wLightBoxPRO-xxxxxxxxxx", wobei
xxxxxxxxxx die Seriennummer des Gerätes ist. Stellen Sie eine Verbindung mit
diesem Netzwerk her.
Starten Sie die wBox-App. Im oberen Bereich des Bildschirms wird das Gerät
angezeigt. Um das Gerät der App hinzuzufügen, tippen Sie auf das Plus-
zeichen auf der rechten Seite. Um das Steuermodul zu kon gurieren, tippen
Sie auf den voreingestellten Gerätenamen.
Die Kon guration kann auch über den Webbrowser des
Smartphones/Tablets ausgeführt werden. Nach Herstel-
lung der Verbindung mit dem Steuermodul starten Sie den
Webbrowser und rufen Sie die folgende Webseite auf:
www.blebox.eu
Gehen Sie in die Einstellungen (Zahnrad-Symbol in der rechten oberen Ecke
des Bildschirms) und wählen Sie unter „Gerätetyp" die entsprechende Option,
abhängig von dem angeschlossenen LED Streifen, aus. Sie haben folgende Op-
tionen zur Auswahl: „RGBW" - für dreifarbige Streifen mit zusätzlichem Weiß,
„RGB" oder "W" - für dreifarbige Streifen mit zusätzlichem Weiß, die im Selbst-
ausschluss-Modus funktionieren sollen (Einschalten von Weiss deaktiviert die
Farbe), "RGB"- für dreifarbige Streifen, „MONO" für monochromatische (ein-
farbige) Streifen oder Halogenlampen, und CT für zweikanalige Streifen mit
Warm- und Kaltweiß (CCT, CW/WW). Nachdem sie die Einstellungen gespei-
chert haben, gehen Sie ins Hauptmenü zurück, indem Sie auf den Pfeil in der
linken oberen Ecke tippen. Testen Sie, ob das Steuermodul funktioniert. Wenn
Sie einen mehrfarbigen Streifen angeschlossen haben, wählen Sie eine Farbe
über das Farbauswahlrad aus und stellen die Helligkeit über den Schiebere-
gler ein. Wenn Sie einfarbige Streifen angeschlossen haben, stellen Sie die
Heiligkeit des gegebenen Kanals über den Schieberegler ein. Wenn Sie CT
Streifen haben, wählen Sie die Weißtemperatur mit dem ersten Schieberegler,
TASTER
LED STRIP
WW
CT max 6A
CW
LED STRIP
WW
CT max 6A
CW
ERSTE INBETRIEBNAHME
