metso OTM-RM1 Gebrauchsanweisung
Inhaltszusammenfassung für metso OTM-RM1

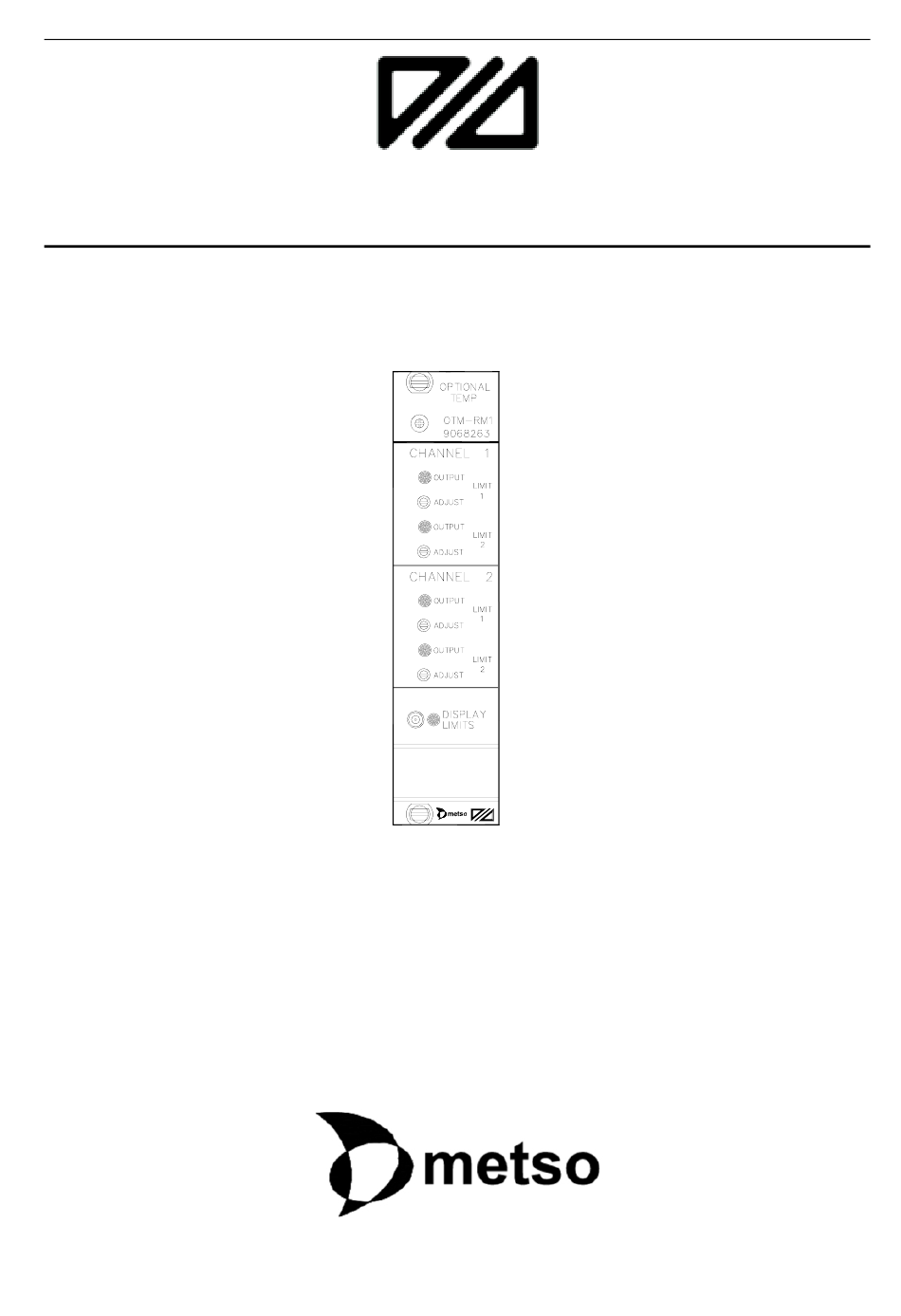

- Seite 1 OTM-RM1 OTM – RM1 VAL0122982 / SKC9068263 WAHLFREIE TEMPERATUR ÜBERWACHUNG FÜR DAS RMS-SYSTEM GEBRAUCHSANWEISUNG OTM-RM1_Ger.doc 4. juni 1998 / BL 1(5)
-
Seite 2: Inhaltsverzeichnis
OTM-RM1 INHALTSVERZEICHNIS BESTÜCKUNGSPLAN FUNKTIONSBESCHREIBUNG TECHNISCHE BESCHREIBUNG EINSTELLUNG JUSTIERUNG LIEFERUNGSJUSTIERUNG BESTÜCKUNGSPLAN OTM-RM1_Ger.doc 4. juni 1998 / BL 2(5) -
Seite 3: Funktionsbeschreibung
OTM-RM1 FUNKTIONSBESCHREIBUNG Die OTM-RM1-Einheit überwacht zwei Pt-100 Temperatur Sensoren. Folgende Funktionen werden angezeigt: • Null- und Verstärkungskalibrierung von jedem der Pt-100 Eingänge. • Intern Null und Verstärkungsjustierung 1V (0%) und 5V (100%). • 100 oder 200 °C volles Verstärkungsniveau. Wird mit Wipp-Schalter gewählt. -
Seite 4: Technische Beschreibung
OTM-RM1 TECHNISCHE BESCHREIBUNG Artikel Nr: OTM-RM1 / VAL0122982 / SKC9068263 +24 Vdc, ± 10% Speisespannung: 0.14 A, max ±12 Vdc, isoliert von der Speisespannung Interne Spannung: Kartengrösse: Länge=220 mm, Breite=100 mm, Höhe=30 mm (6TE) Fronteinstellung: Drehpotentiometer, 15 Umdrehungen Kanal 1:... -
Seite 5: Justierung
OTM-RM1 JUSTIERUNG Die Justierung der Alarmgrenzen ist an dieser Einheit vorgenommen worden, aber das Ablesen der Grenzen muss an der Anzeige-Einheit (LDU-RM1 oder DCU-RM1/2) des RMS-Systems vorgenommen werden. Für die Justierung, siehe KALIBRIERUNGSANWEISUNG für das RMS-System, RMS-EX1, RMS- SD1, RMS-CD1 oder RMS-DD1.
