SE-TX8, SE-RX8, SE-KIT8
NADAJNIK I ODBIORNIK DO LISTEW KRAWĘDZIOWYCH
Instrukcja obsługi i montażu
INFORMACJE OGÓLNE
SE (Safety Edge) to nadajnik / odbiornik radiowy przeznaczony do zastosowania z listwą
krawędziową lub innymi urządzeniami bezpieczeństwa, w których nie ma możliwości wykonania
połączeń kablowych. Dwukierunkowość i zasilanie bateryjne umożliwiają systemowi ciągłą
komunikację zapewniając bezpieczeństwo w każdej sytuacji. W każdym odbiorniku można
zapamiętać maksymalnie 8 nadajników. System może działać na 4 różnych kanałach, aby uniknąć
zakłóceń w przypadku zainstalowania kilku odbiorników w pobliżu.
BUDOWA I DANE TECHNICZNE
zasilanie nadajnik / odbiornik:
pobór prądu nadajnik / odbiornik:
częstotliwość:
skuteczna moc promieniowania:
max. liczba nadajników w pamięci:
max. zasięg:
średni czas reakcji:
sposób montażu:
temperatura pracy (min./max.):
3V, 2xbateria AA / 12/24V AC/DC
max 32mA / 60mA
868MHz
10mW
8
30m
60ms
obudowa natynkowa, IP54
-20°C / +55°C
50
35
max 7
109
71
max 7
v.1.1

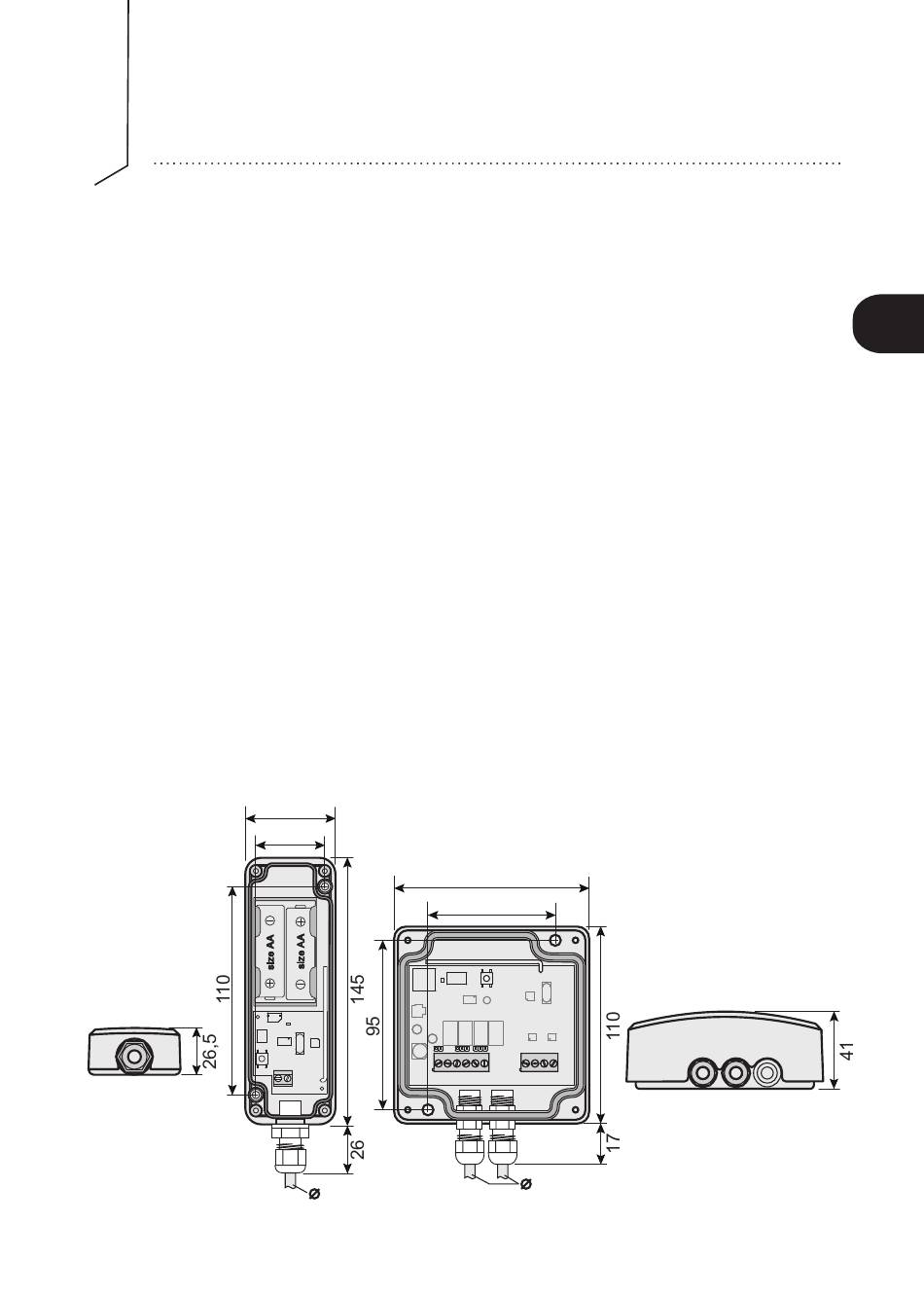

Rys. 1 Wymiary montażowe.
PL
Inhaltsverzeichnis
Inhaltszusammenfassung für DTM System SE-TX8
-
Seite 6: Sender Und Empfänger Für Sicherheitskontaktleisten
SE-TX8, SE-RX8, SE-KIT8 v.1.1 SENDER UND EMPFÄNGER FÜR SICHERHEITSKONTAKTLEISTEN Bedienungs- und Montageanleitung ALLGEMEINE INFORMATIONEN SE (Safety Edge) ist ein Funk-/Sender-Empfänger, der für die Verwendung mit einer Kontaktleiste oder anderen Sicherheitsvorrichtungen konzipiert ist, bei denen keine Kabelverbindungen hergestellt werden können. Die Bidirektionalität und die batteriebetriebene Stromversorgung ermöglichen dem System eine ununterbrochene Kommunikation und gewährleisten Sicherheit in... - Seite 7 2 out 1 out 2 (8,2K) (8,2K) n.c. n.c. n.c. (8,2K) Kontaktleiste(n) Kontaktleiste(n) Abb. 3 Anschluss mehrerer Kontaktleisten an einen Eingang. DTM System spółka z ograniczoną odpowiedzialnością spółka komandytowa ul. Brzeska 7, 85-145 Bydgoszcz tel./fax. (52) 340-15-83, 340-15-84 www.dtm.pl, dtm@dtm.pl...
- Seite 8 2 Einstellen der Schalter 3 LD1-Diode eins 4 Kontaktleisten- zwei Eingangsklemme drei Abb. 4 Ansicht der TX-Senderplatine. vier Tab. 1 TX-Sendereinstellungen DTM System spółka z ograniczoną odpowiedzialnością spółka komandytowa ul. Brzeska 7, 85-145 Bydgoszcz tel./fax. (52) 340-15-83, 340-15-84 www.dtm.pl, dtm@dtm.pl...
-
Seite 9: Installation Des Empfängers
INSTALLATION DES EMPFÄNGERS 1) Entfernen Sie die Platine aus dem Gehäuse. 2) Befestigen Sie das Gehäuse mit der Kabeleingang nach unten zeigend in der Nähe des Tor- Steuermoduls hoch oberhalb des Erdbodens (Abb. 2). 3) Setzen Sie die Platine wieder in das Gehäuse ein. 4) Verbinden Sie den Ausgang OUT-1 des Empfängers ("EDGE1") mit dem Sicherheitseingang des Tor-Steuermoduls. -
Seite 10: Programmierfunktionen
PROGRAMMIERUNG - Hinzufügen eines Senders zum Empfänger 1) Drücken Sie die Speichertaste P1 auf dem Empfänger (3 in Abb. 5). Die LED beginnt zu blinken. 2) Drücken Sie innerhalb weniger Sekunden die Taste P1 am Sender (1 in Abb. 4) und halten Sie sie gedrückt, bis die LED zu blinken beginnt. - Seite 16 Durch die ordnungsgemäße Entsorgung des Geräts bleiben die natürlichen Ressourcen der Erde länger erhalten und es werden Umweltschäden vermieden. DTM System hereby declares that the device complies with the directives 2014/53 / EU. The full text of the EU declaration of conformity is available at the internet address: www.dtm.pl...
