Kabelgebundene
Vorwort
Fernbedienung
Sicherheitshinweise
Teilname

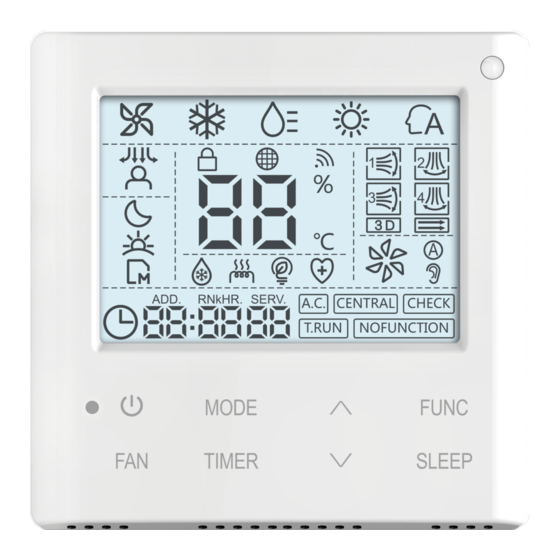

Modell Nr. HYXE-M01H
Grundlegende Bedienung
Temperatur
Feuchtigkeit
Lüfterdrehzahl
Luftschwenk
Schlaf
Stumm
Menschliche Induktion
Gesundheit
MODUS
FUNK
Hilfsstrom
VENTILATOR TIMER
SCHLAF
Energieeinsparung
Timer
Betriebsart Andere
LCD -Anzeige
Vielen Dank für die Verwendung von Hisense kommerziellen
Klimaanlage. Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, mittlerweile beziehen Sie sich auf die Installationsanleitung und
Stichprobenanleitung und bewahren Sie sie auf.. Bei Fragen wenden
Sie sich bitte an den Händler oder das HISENSE- Servicezentrum.
Werbung
Verwandte Anleitungen für Hisense HYXE-M01H
Inhaltszusammenfassung für Hisense HYXE-M01H
- Seite 1 Vielen Dank für die Verwendung von Hisense kommerziellen Klimaanlage. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, mittlerweile beziehen Sie sich auf die Installationsanleitung und Stichprobenanleitung und bewahren Sie sie auf.. Bei Fragen wenden Sie sich bitte an den Händler oder das HISENSE- Servicezentrum.
- Seite 2 Einführung Bitte montieren Sie sie nicht in der folgenden Situation ● · Öl (einschließlich Maschinenöl) Schaumspray, mit viel Dampf · Ort von Vulkanisation wie Hotspring · Ort mit brennbarem Gas · Bereich mit höherer Salzigkeit, wie Küstenregion · Ort von Säure und Alkalescenz Medizinische Geräte mit elektromagnetischer Welle, bitte setzen Sie die ●...
- Seite 3 Sicherheitsanleitung ● Bitte lesen Sie diese Sicherheitshinweise, bevor Sie das Produkt benutzen ● Warnung markiert Die ACHTUNG-Elemente sind als Warnungen sind die ernsten Ergebnisse, die durch Fehlbedienung verursachen könnten. Folgen Sie ihnen! ● Bitte bewahren Sie diese BEDIENUNGSANLEITUNG bei Bedarf auf. Installation.
- Seite 4 Sicherheitsanleitung Wartung und Umzug ● Bei Wartung der Maschine wenden Sie sich bitte an den Händler oder das Kundendienstzentrum. Unsachgemäße Wartung und falsche Montage, könnten zu Stromschlag, Feuer und andere Schäden kommen. Bitte wenden Sie sich an den Händler oder das ●...
- Seite 5 Sicherheitsanleitung Lassen Sie kein Wasser innen. Bei der Wartung elektrischer Teile mit ● Wasser kann es zu einem elektrischen Schlag führen Verlegen Sie keine Verdrahtung von sich selbst neu. Es könnte zu ● schweren Unfällen führen. ● Schalten Sie die Stromversorgung in 3 Minuten nicht aus, nachdem Sie die Fernbedienungstasten bedient haben.
- Seite 6 Teilname (Um mit den untenstehenden Anweisungen fortzufahren, werden alle Anzeigen aufgeführt. Es unterscheidet sich von der tatsächlichen Ausführung.) A.C ZENTRAL PRÜFEN T.RUN KEINE FUNKTION MODUS FUNK VENTILATOR TIMER SCHLAF Memory Icon Display Air Direction Icon Display...
- Seite 7 Auswahl der Bedienungstaste ⑤ EIN & AUS-Taste ① Lüftergeschwindigkeit-Taste ⑥ Modus-Taste Timer-Taste ② ⑦ Temperatur-Taste "+" Temperatur ③ ⑧ Funktion-Taste ④ Schlaf-Taste Servicecode-Anzeige B LCD-Anzeige-Abschnitt Klimaanlage-Symbolanzeige "FAN", " KÜHLUNG", Probelauf- Symbolanzeige "TROCKEN" "HEIZUNG", "AUTO" - Stichprobe- Symbolanzeige Betriebsmodi Warm-Symbolanzeige ⑩Menschliche Induktion-Anzeige Zentrale Steuerung-Symbolanzeige Komfort-Schlaf-Symbolanzeige KEINE-FUNKTION-Anzeige...
- Seite 8 Elementarbetrieb Kühlung Heizung Ory (Auto) Lüfter Nur "Laden / Büro Wärmepumpe-Klimaanlage" und "Wärmepumpe hat VRF für Gebäude Funktion der Heizung," Shop / Büro Kühlung-Nur-Einheit "und" VRF Kühlung-Nur- Einheit für Gebäude "sind nicht Vor dem Betrieb einstecken, zum Schutz des Bereit Kompressors.
- Seite 9 Elementarbetrieb Drücken Sie die Modusa MODE-Taste, um die FUNK MODUS uswahl Betriebsart zu wählen Bei jedem Drücken der Modus-Taste wechselt sich die Betriebsart in der Reihenfolge: Auto: Betriebsart, When Sie weitere Einstellung, mehr Details ● benötigen, müssen Sie den Händler kontaktieren. ●...
- Seite 10 Temperatur Bei jedem Drücken der Taste wird die Temperatur um 1 Grad steigen Bei jedem Drücken der Taste wird die Temperatur um 1 Grad reduziert.
- Seite 11 Feuchtigkeit Beim Anschließen des AC-Auto-Entfeuchters Bei jedem Drücken der Taste erhöht sich die Luftfeuchtigkeit um 1% (Bei Innengeräten nur mit Auto-Trockenmodus, es ist im Auto- Trockenmodus wirksam). Bei jedem Drücken der Taste verringert sich die Luftfeuchtigkeit um Beim Anschluss der DC-Kanaltyp-Klimaanlage kann die kabelgebundene Fernbedienung drei verschiedene Trockenmodi anzeigen: Standard- Trocken , Bequem-Trocken und Stark-Trocken (Für Details wenden Sie sich an Händler).
- Seite 12 Lüfterdrehzahl Drücken Sie die Taste "FAN" Bei jedem Drücken der FAN-Taste ändert sich die Lüfterdrehzahl in der Reihenfolge Die Lüfterdrehzahl kann nur gewechselt werden, wenn sie mit dem Gerät mit 6-stufiger Lüfterdrehzahl verbunden ist. Im Trockenmodus kann nur die niedrige ●...
- Seite 13 Einstellung des Luftschwenks Stellen Sie den Luftschwenk ein, wenn der 3D- Luftdeflektor angeschlossen ist Drücken Sie die Taste Wenn Sie die Taste 『FUNC』 nach dem Start drücken, blinkt der normale Luftdeflektor. Bei dem Drücken der Taste blinkt 『 』oder 『 』...
- Seite 14 Einstellung des Luftschwenks Wenn der horizontale Deflektor blinkt, drücken Sie die Taste 『FUNC』, und das Symbol für den vertikalen Deflektor blinkt. Drücken der Taste Drücken der Taste Nachdem 3D-Luftschwenk ausgewählt ist, drücken Sie die Taste 『FUNC』, und alle drei Deflktor-Symbole schwingen. Nach der Auswahl der Taste Super-Fernbedienung-Luftschwenk drücken Sie die Taste 『FUNC』,...
- Seite 15 Einstellung des Luftschwenks Stellen Sie den Luftschwenk ein, wenn das 1- Weg- Innengerät angeschlossen ist. Drücken Sie die Taste 『 』. Wenn Sie die Taste 『FUNC』 nach dem Start drücken, blinkt der normale Luftdeflektor. Drücken Taste 『 』oder 『 』 blinkt normaler Luftdeflektor, 3D-Symbol , und Super-Fernbedienung-Symbol...
- Seite 16 Einstellung des Luftschwenks Wenn horizontale Deflektor blinkt, drücken Sie die Taste 『FUNC』, und das Symbol für vertikalen Deflektor blinkt. Drücken der Taste 『 』 Drücken der Taste 『 』 Nachdem der 3D-Luftschwenk ausgewählt ist, drücken Sie die Taste 『FUNC』, und alle drei Deflktor-Symbole schwingen.
- Seite 17 Einstellung des Luftschwenks Einstellung des Luftschwenks von der Verbindung k3 vier Richtungen und k3 zwei Richtungen. Drücken Sie die Taste 『 』. Nach dem Start drücken Sie die Taste 『FUNC』. Nachdem die Einstellung des Deflektors ausgewählt ist, blinkt der entsprechende Anzeigebereich Luftschwenks.
- Seite 18 Einstellung des Luftschwenks Einstellung des Luftschwenks von der Verbindung k0 vier Richtungen Drücken Sie die Taste 『 』. Wenn Taste 『FUNC』 nach dem Start drücken, blinkt der normale Luftdeflektor. Drücken der Taste 『 』 Drücken der Taste『 』 Verschiedene Typen Innengerätes haben unterschiedliche...
- Seite 19 Schlaf Bei Innengeräten ohne Schlaffunktion wird der Schlaf-Modus nicht angezeigt. Bei eingeschränkter Temperatur Lüftergeschwindigkeit Schlaffunktion ungültig. Drücken Sie im Run-Modus kurz die Taste 「SLEEP」, um in den Ruhezustand zu schalten, und das Symbol blinkt. Dann drücken Sie kurz die Taste 「SLEEP」, um den Schlaf-Modus einzustellen (Speicher)
- Seite 20 Stumm Bei Innengeräten ohne Stummschaltungsfunktion wird der Stummmodus nicht angezeigt. Bei begrenzter Lüftergeschwindigkeit ist die Stummschaltungsfunktion ungültig. Drücken Sie im Run- Modus kurz die Taste 『FUNC』, um in den Ruhezustand schalten, Symbol blinkt. Dann drücken Sie kurz 『 』oder 『 』, um den Stummmodus auf einen gültigen oder ungültigen Status...
- Seite 21 Gesundheit Bei Innengeräten ohne Gesundheitsfunktion wird der Gesundheitsmodus nicht angezeigt. Drücken Sie im Run- Modus kurz die Taste 『FUNC』, um in den Gesundheitszustand schalten, Symbol blinkt. Dann drücken Sie kurz 『 』oder 『 』, um den Gesundheitsmodus einen gültigen oder ungültigen Status einzustellen.
- Seite 22 Menschliche Induktion Innengeräten ohne menschliche Induktionsfunktion wird menschliche Induktionsmodus nicht angezeigt. Drücken Run- Modus kurz die Taste 『FUNC』, um in den Einstellungsstatus menschlichen Induktion schalten, Symbol blinkt. Nicht benutzt (Luft weht den Mann) (Luft weht den Mann nicht) Leerlauf (Luft weht den Mann + Leerlauf) (Luft weht den Mann nicht + Leerlauf)
- Seite 23 Notstromversorgung Bei Innengeräten ohne Hilfsstromfunktion wird der Hilfsstrommodus nicht angezeigt. Drücken Sie im Run-Modus kurz die Taste 『FUNC』, Einstellungsstatus Hilfsstroms schalten, und das Symbol blinkt. Dann drücken Sie kurz 『 』oder 『 』, um den Hilfsstrommodus auf einen gültigen oder ungültigen Status einzustellen.
- Seite 24 Energieeinsparung Bei Innengeräten ohne Energiesparfunktion wird der Energiesparmodus nicht angezeigt. Bei begrenzter Lüftergeschwindigkeit Temperatur Energiesparfunktion ungültig. Drücken Sie im Run- Modus kurz die Taste 『FUNC』, um in den Einstellungsstatus Energieeinsparung schalten, Symbol blinkt. Dann drücken Sie kurz 『 』oder 『 』, um den Energiesparmodus einen gültigen...
-
Seite 25: Timer-Einstellung
Timer-Einstellung Funktion und Bedienung Einschalten-Timer ..nach Einstellzeit, eingeschaltet Ausschalten-Timer ..nach Einstellzeit, ausgeschaltet Einschalten-und Ausschalten-Timer konnte nicht kombiniert werden Im angehaltenen Zustand und ohne Starten Timer- Einstellung, drücken Sie TIMER- TIMER Taste, um in die Timer-Einstellung zu schalten, und die Timer 7 Code-Anzeige flackert. - Seite 26 Timer-Einstellung Im laufenden Zustand und ohne TIMER Starten der Timer-Einstellung drücken Sie die TIMER-Taste, um in die Timer -Einstellung zu schalten, Timer-7- Code-Anzeige flackert. Dann kurz drücken 『 』oder 『 』zur Bestätigung der Gültigkeit von TIMER EIN. TIMER Nachdem der TIMER EIN gültig bestätigt ist, drücken Sie kurz die Taste 「TIMER」, um die Zeiteinstellung zu starten, und...
- Seite 27 Betriebsweise Wenn Sie die Taste drücken, leuchtet die Betriebsleuchte, um die Betrieb Arbeit zu beginnen. Wenn Sie die Taste nochmal drücken, erlischt die Betriebsanzeige, um die Maschine auszuschalten. Wenn Sie die Taste nochmal drücken, erlischt Beenden die Betriebsanzeige, um die Maschine auszuschalten.
- Seite 28 Andere LCD-Anzeige Statusanzeige ZENTRALE Anzeige Wenn die Fernbedienungseinstellung durch Zentrale eine zentrale Steuerung verboten ist, konnte die Fernbedienung Steuerung nicht betätigt werden, um Temperatur, Luftschwenk und Lüftergeschwindigkeit zu ändern. Anzeige Dadurch wird die Zeitaufnahme der Reinigung der Filterscheibe angezeigt. Filtersc Drücken Sie die Modus-Taste heibe für mindestens 3 Sekunden,...
- Seite 29 Andere LCD-Anzeige Keine Funktion- Anzeige zeigt an, Keine dass das Innengerät Funktion diese Funktion oder diese Struktur nicht hat. Die Alarmanzeige flackert, wenn Alarm irgendeine Abnormität auftritt. Alarmcode. Adresse der abnaormalen Inneneinheit.
- Seite 30 Andere LCD-Anzeige Ungewöhnliche Anzeige Die Betriebsleuchte flackert Abnormal LCD zeigt die Innenadresse, die Systemadresse und den Alarmcode an Alle Anzeige ist verschwunden Wenn der Betrieb durch Ausschalten beendet ist, Stromausfall starten Sie den Regler nach dem Einschalten manuell. Es läuft weiter , wenn die Zeit des Stromausfalls weniger als 2 Sekunden beträgt.
- Seite 31 Qingdao Hisense Hitachi Air-conditioning Systems Co.,Ltd.
