TC - Feeder
Symbole der Bedienungsanleitung

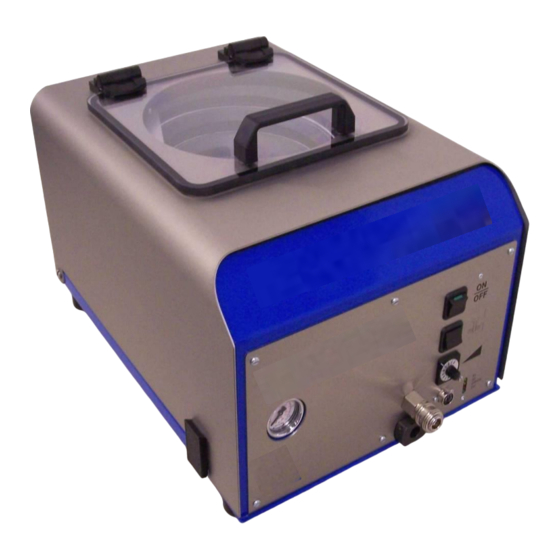

TC - Feeder
250/340/360
Bedienungs- und Wartungsanleitung
(Originalbedienungsanleitung)
Technik Center Schraubsysteme GmbH
Neue Wiesen 7
D - 78609 Tuningen
Tel.: ++49 - (0) 7464 / 5290498
Fax: ++49 - (0) 7464 / 5291086
Internet: http://www.tc-
schraubsysteme.de
e-mail:
service@tc-schraubsysteme.de
1
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für TCS 250
- Seite 1 TC - Feeder Symbole der Bedienungsanleitung TC - Feeder 250/340/360 Bedienungs- und Wartungsanleitung (Originalbedienungsanleitung) Technik Center Schraubsysteme GmbH Neue Wiesen 7 D - 78609 Tuningen Tel.: ++49 - (0) 7464 / 5290498 Fax: ++49 - (0) 7464 / 5291086 Internet: http://www.tc- schraubsysteme.de...
- Seite 2 TC - Feeder Symbole der Bedienungsanleitung Symbole der Bedienungsanleitung In dieser Bedienungsanleitung sind Textpassagen besonderer Bedeutung mit nachfolgend beschriebenen Symbolen hervorgehoben. Gefahr! Dieses Zeichen weist Sie auf eine unmittelbare Gefahr für das Leben und die Gesundheit von Personen hin, bis hin zu lebensgefährlichen Verletzungen oder Tod.
-
Seite 3: Inhaltsverzeichnis
TC - Feeder Inhaltsverzeichnis Aufbau des Systems ................... 4 Baugruppen ....................4 Typenbezeichnung TC - Feeder ..............5 Aufbau des Systems ..................6 Verwendung und Funktionsweise ............... 8 Bestimmungsgemäße Verwendung ..............8 Einbauerklärung ..................9 Funktionsweise ................... 11 Technische Daten ..................12 Sicherheitshinweise .................. -
Seite 4: Aufbau Des Systems
TC - Feeder Aufbau des Systems Aufbau des Systems 1.1 Baugruppen TC - Feeder Baugruppe Beschreibung [1] Gehäuse mit Wartungseinheit [2] Grundplatte mit Ventilinsel und Steuerung [3] Sortiertopf [4] Vereinzelung Abb 1) Baugruppen... -
Seite 5: Typenbezeichnung Tc - Feeder
TC - Feeder Aufbau des Systems 1.2 Typenbezeichnung TC - Feeder Den TC - Feeder ➔TC - Feeder ➔TCF gibt es in zwei Größen: TC - Feeder 250 TC - Feeder 340 TCF-250 TCF-340 Diese Geräte können jeweils mit verschiedenen Endgeräten der TC - Familie kombiniert werden. -
Seite 6: Aufbau Des Systems
TC - Feeder Aufbau des Systems 1.3 Aufbau des Systems Pos. Element/Stellteil Funktion TC - Feeder 250/340/360 Zuführung der Verbindungselemente in das Werkzeug Abdeckhaube Verringerung der Geräuschemission Abdeckklappe Öffnen / Verschließen der Einfüllöffnung Vibratortaster Kurzzeitiges Starten des Schwingförderers Druckluftanschluss Anschluss für Druckluft... - Seite 7 TC - Feeder Verwendung und Funktionsweise Abb 3) Aufbau des Systems...
-
Seite 8: Verwendung Und Funktionsweise
TC - Feeder Verwendung und Funktionsweise Verwendung und Funktionsweise 2.1 Bestimmungsgemäße Verwendung • Der TC - Feeder (1 Abb 3) ist ausschließlich dazu bestimmt, Verbindungselemente (z. B. Schrauben) zu sortieren, zu vereinzeln und einem Werkzeug zuzuführen. • Der TC - Feeder darf nur eingesetzt werden, wenn der Zuführschlauch, durch den die Verbindungselemente transportiert werden, an einem Werkzeug angeschlossen ist. -
Seite 9: Einbauerklärung
TC - Feeder Konformitätserklärung Einbauerklärung Einbauerklärung des Herstellers (Original) Für den Einbau einer unvollständigen Maschine im Sinne der EG-Richtlinien Maschinen 2006/42/EG, Anhang II, Teil 1, Abschnitt B Hiermit erklären wir, dass die nachfolgend bezeichnete unvollständige Maschine – soweit es vom Lieferumfang möglich ist – den im Anhang aufgeführten grundlegenden Anforderungen der EG Maschinenrichtlinie entspricht. -
Seite 11: Funktionsweise
TC - Feeder Aufstellen und Installation 2.3 Funktionsweise TC - Feeder Funktionsbaugruppen Fördern und Vereinzelungsfunktion: • Sortiertopf (1) • Staufreie Schikane (2) • Auslauf (3) • Vereinzelung (4) Abb 4) geöffnetes Zuführmodul Die Schrauben werden in der vorgegebenen Bahn des Sortiertopfes (1) hoch transportiert. -
Seite 12: Technische Daten
TC - Feeder Technische Daten 3.0 Technische Daten Technische Daten des TC - Feeder 250 B x T x H 370*540*330 Raummaße Mit offener Abdeckhaube H [mm] Mit offener Abdeckklappe H Gewicht [kg] Druckluftanschluss [‘’] Luftverbrauch ca. L/min Druckluft Nenndruck [bar] max. - Seite 13 TC - Feeder Technische Daten Technische Daten des TC - Feeder 340 B x T x H 420*600*340 Raummaße Mit offener Abdeckhaube H [mm] Mit offener Abdeckklappe H Gewicht [kg] Druckluftanschluss [‘’] Luftverbrauch ca. L/min Druckluft Nenndruck [bar] max. Eingangsdruck [bar] 230, 50 Elektroanschluss...
- Seite 14 TC - Feeder Technische Daten Technische Daten des TC - Feeder 360 B x T x H 660*660*1200 Raummaße Mit offener Abdeckhaube H [mm] Mit offener Abdeckklappe H Gewicht [kg] >70 Druckluftanschluss [‘’] Luftverbrauch ca. L/min Druckluft Nenndruck [bar] max. Eingangsdruck [bar] 230, 50 Elektroanschluss...
-
Seite 15: Sicherheitshinweise
TC - Feeder Sicherheitshinweise Sicherheitshinweise 4.1 Organisatorische Maßnahmen Die Bedienungsanleitung ist ständig am Einsatzort des TC - Feeder griffbereit aufzubewahren. Das mit Tätigkeiten am TC - Feeder beauftragte Personal muss vor Arbeitsbeginn die Bedienungsanleitung, insbesondere das Kapitel „Sicherheitshinweise“ gelesen haben. Während des Arbeitseinsatzes ist es zu spät. -
Seite 16: Aufstellen Und Installation
TC - Feeder Aufstellen und Installation Aufstellen und Installation 5.1 Aufstellen des Zuführmoduls Stellen Sie den TC - Feeder auf eine waagerechte, feste, ebene Fläche. Justieren Sie den Sortiertopf indem Sie den Sortiertopf losschrauben, den Stift in die vorgesehene Bohrung im Antrieb setzen und danach den Sortiertopf wieder festschrauben. -
Seite 17: Netzkabel Und Druckluftzufuhr Des Zuführmoduls Anschließen
TC - Feeder Aufstellen und Installation 5.2 Netzkabel und Druckluftzufuhr des Zuführmoduls anschließen Schließen Sie das Kabel des Steckernetzteils am Gerät an und stecken Sie das Netzteil in die Netzsteckdose. Schließen Sie die Druckluftzuleitung ( Schlauch- Ø 8 mm, kundenseitig) an den Druckluftanschluss / Wartungseinheit (5 in Abb. -
Seite 18: Vorbereitungen Vor Der Erst-Inbetriebnahme
TC - Feeder Vorbereitungen vor der Erst-Inbetriebnahme Vorbereitungen vor der Erst-Inbetriebnahme Falls vorhanden füllen Sie Öl in den Behälter des Nebelölers bis zur Markierung des Maximalfüllstands (im drucklosen Zustand). ACHTUNG: Bei Geräten mit Elektroantrieb wird kein Öl im Nebelöler benötigt ! Öl einfüllen, nach Befüllung wieder verschließen... - Seite 19 TC - Feeder Vorbereitungen vor der Erst-Inbetriebnahme Nebelöler einstellen, nur bei Geräten mit Pneumatikantrieb Bei der Inbetriebnahme muss der Nebelöler eingestellt werden und im Betrieb regelmäßig (wöchentlich) kontrolliert und reguliert wird. Dazu gehen Sie wie folgt vor: Lösen Sie den Schrauber für ca. 1 Minute aus. Nach dem Auslösen sollte ein Öltropfen am Nebelöler sichtbar sein.
-
Seite 20: Bedienung
TC - Feeder Bedienung 7.0 Bedienung Bevor Sie mit dem Arbeiten beginnen, lesen Sie die Sicherheitshinweise. Es geht um Ihre Gesundheit! 7.1 Vorbereitungen vor täglicher Inbetriebnahme Füllen Sie die Verbindungselemente in den Sortiertopf (Abb 9): Prüfen Sie, dass der Sortiertopf keinen Schmutz oder andere Fremdkörper enthält. - Seite 21 TC - Feeder Bedienung Achten Sie dabei auf den richtigen Typ Schrauben. Vermeiden Sie, dass Fremdkörper oder Schmutz in den Sortiertopf gelangen. Prüfen Sie den Ölstand im Nebelöler. Wenn kein Öl im Behälter vorhanden ist muss nachgefüllt werden. Bei Schraubern mit Elektroantrieb wird kein Öl im Nebelöler benötigt.
-
Seite 22: Inbetriebnahme /Außerbetriebnahme
TC - Feeder Inbetriebnahme /Außerbetriebnahme Inbetriebnahme /Außerbetriebnahme 8.1 Inbetriebnahme 1. Drücken Sie den Hauptschalter nach oben auf Position “ON”. ➔ Das System ist am Netz angeschlossen, die grüne 24 V-LED leuchtet. Regulieren Sie am Einstellrad der Wartungseinheit die Druckluft auf ca. 6,5 bar. -
Seite 23: Checkliste Außerbetriebnahme
TC - Feeder Inbetriebnahme /Außerbetriebnahme 8.2 Außerbetriebnahme 1. Drücken Sie den Hauptschalter nach unten auf Position “OFF” und ziehen Sie den Gerätestecker. ➔ Das System ist von der Steuerung getrennt. 2. Schließen Sie den Absperrhahn der Druckluftzufuhr. Checkliste Außerbetriebnahme: TC - Feeder ausgeschaltet Gerätestecker herausziehen Absperrhahn geschlossen... -
Seite 24: Störungen, Ursachen Und Abhilfe
TC - Feeder Störungen, Ursachen und Abhilfe Störungen, Ursachen und Abhilfe 9.1 Störungen am Zuführgerät Folgende Störungen können am TC - Feeder auftreten. Einige davon werden durch die LED’s an der Bedienseite des Gerätes angezeigt. Störung / Störungs- Ursache Abhilfe weitere Fehler anzeige... - Seite 25 TC - Feeder Störungen, Ursachen und Abhilfe Störung / Störungs- Ursache Abhilfe weitere Fehler anzeige Informationen Hauptschalter ausschalten, Sortiertopf leeren, Falscher Schraubentyp Zuführschlauch leeren, im Sortiertopf des (s.Abb 3) Hauptschalter einschalten, Zuführmoduls Rückhubtaster auslösen und dadurch Schraube lösen. Falsches Mundstück Seriennr.
-
Seite 26: Mechanische Bedingungen
TC - Feeder Störungen, Ursachen und Abhilfe 9.2 Mechanische Bedingungen 9.2.1 Luftvolumen und Dauer für den Zuführluftstoß einstellen Die in der Schikane des Sortiertopfes vereinzelten Schrauben werden mittels Luftstoß durch den Zuführschlauch zum Schrauber transportiert. Je nach Schraubengröße und Länge des Zuführschlauches wird der Luftstoß •... -
Seite 27: Vorhub Einstellen (Bei Tc-Hf Vakuumschrauber)
TC - Feeder Störungen, Ursachen und Abhilfe Um das Luftvolumen des Zuführluftstoßes einzustellen, drehen Sie die Drosselschraube (S. Abb 12) • im Uhrzeigersinn, um das Luftvolumen zu verringern, • gegen den Uhrzeigersinn, um das Luftvolumen zu erhöhen. Abb 12) Drosselschraube in TC - Feeder Der Luftstoß... -
Seite 28: Pausenzeit Einstellen
TC - Feeder Störungen, Ursachen und Abhilfe Das Druckminderventil befindet sich unterhalb der Vereinzelung. • Lösen Sie die Rändelmutter und stellen Sie den Druck mit der Rändelschraube ein. Der Druck liegt bei ca. 2bar. Bas Bit sollte so weit im Vakuumrohr •... -
Seite 29: Zeit Für Abhaken Einstellen
TC - Feeder Störungen, Ursachen und Abhilfe 9.2.4 Zeit für Abhaken einstellen An dieser Einstellschraube wird die Zeit eingestellt, die der Vereinzelungsschieber in ausgefahrener Position verharrt. Um die Zeit für den Vereinzelungsschieber einzustellen, drehen Sie die Einstellschraube (3 in Abb. 16). Abb 14) Einstellschraube der Zeit für Abhaken Je nach Schraube wird eine unterschiedlich lange Zeit benötigt, in der die... -
Seite 30: Zeit Für Staufreie Schikane Einstellen
TC - Feeder Störungen, Ursachen und Abhilfe 9.2.5 Zeit für staufreie Schikane einstellen Um die Zeit für die staufreie Schikane einzustellen, drehen Sie die Einstellschraube (4 in Abb. 17). Über der Auslaufschiene befindet sich ein Sensor, welcher die Füllmenge der Auslaufschiene erkennt. -
Seite 31: Verklemmte Schrauben Aus Auslaufschiene Entfernen
TC - Feeder Störungen, Ursachen und Abhilfe • 9.2.6 Verklemmte Schrauben aus Auslaufschiene entfernen 1. Schalten Sie den Hauptschalter des Zuführmoduls aus. 2. Lösen Sie die 2 Befestigungsschrauben der Schikane (A in Abb 16) Abb 16) Auslaufschiene 3. Entfernen Sie die verklemmten Schrauben. 4. -
Seite 32: Verklemmte Schrauben An Der Vereinzelung Lösen
TC - Feeder Störungen, Ursachen und Abhilfe 9.2.7 Verklemmte Schrauben an der Vereinzelung lösen 1. Schalten Sie den Hauptschalter des Zuführmoduls aus und trennen Sie die Druckluftzufuhr. 2. Lösen Sie die Befestigungsschraube der Abdeckschiene (B in Abb 17) Abb 17) Vereinzelung 3. -
Seite 33: Fördergeschwindigkeit Des Sortiertopfes Einstellen
TC - Feeder Störungen, Ursachen und Abhilfe 9.2.8 Fördergeschwindigkeit des Sortiertopfes einstellen Zur Einstellung der Fördergeschwindigkeit, drehen Sie das Drehpotentiometer: • im Uhrzeigersinn, um die Fördergeschwindigkeit zu erhöhen, • gegen den Uhrzeigersinn, um die Fördergeschwindigkeit zu verringern. -
Seite 34: Wartung
TC - Feeder Wartung 10.0 Wartung 10.1 Sicherheitshinweise für die Wartung, Instandhaltung und Störungsbeseitigung Führen Sie die in der Bedienungsanleitung vorgeschriebenen Wartungsarbeiten fristgemäß durch. Dies verlängert die Lebensdauer des TC - Feeder. Wartung, Inspektions- und Reparaturarbeiten dürfen nur von Personal mit der entsprechenden Qualifikation durchgeführt werden. -
Seite 35: Wartungsintervalle
TC - Feeder Wartung 10.2 Wartungsintervalle Wartungsintervalle Wartungsintervalle Weitere Baugruppe Wartung Informationen Sichtkontrolle auf • Bei Rissen sofort Schraubergehäuse äußere austauschen. Beschädigungen Sichtkontrolle der • Abdeckhaube auf Kapitel 10.3.1 äußere Beschädigungen • Zuführmodul Reinigung des Kapitel 10.3.3 Sortiertopfes • Dosierung des Kapitel 7.1 Nebelölers Kapitel 6.0... -
Seite 36: Wartung Des Zuführmoduls
TC - Feeder Wartung 10.3 Wartung des Zuführmoduls 10.3.1 Abdeckhaube des TC - Feeder Prüfen Sie die Abdeckhaube des Zuführmoduls durch eine Sichtprüfung. Eine intakte, geschlossene Haube vermindert die Geräusche des Sortiertopfes und verhindert das Eindringen von Fremdkörpern oder Verschmutzung. 10.3.2 Kontrolle der Pneumatikschläuche Prüfen Sie den Pneumatikschlauch der Druckluftzufuhr auf Unversehrtheit. -
Seite 37: Reinigung Des Sortiertopfes Im Zuführmodul
TC - Feeder Wartung 10.3.3 Reinigung des Sortiertopfes im Zuführmodul 1. Schalten Sie den Hauptschalter aus. 2. Leeren Sie den Sortiertopf. 3. Reinigen Sie den Sortiertopf mit einem weichen Tuch. Verwenden sie zur Reinigung ausschließlich warme Seifenlauge. Verwenden Sie auf keinen Fall Lösungsmittel, Benzin, Spiritus, Kaltreiniger oder ähnliche Substanzen. -
Seite 39: Lagerung
3 4 1 2 T H H 11.0 Lagerung Das TC - Feeder soll in Kunststoffverpackung gelagert werden. Beachten Sie die folgenden Lagerbedingungen: • trocken • unter Dach • Lagertemperatur ca. -10 °C - +60 °C 12.0 Entsorgung Die landesüblichen geltenden Entsorgungsvorschriften sind zu beachten! Vor der Demontage ist der TC - Feeder stillzusetzen.
