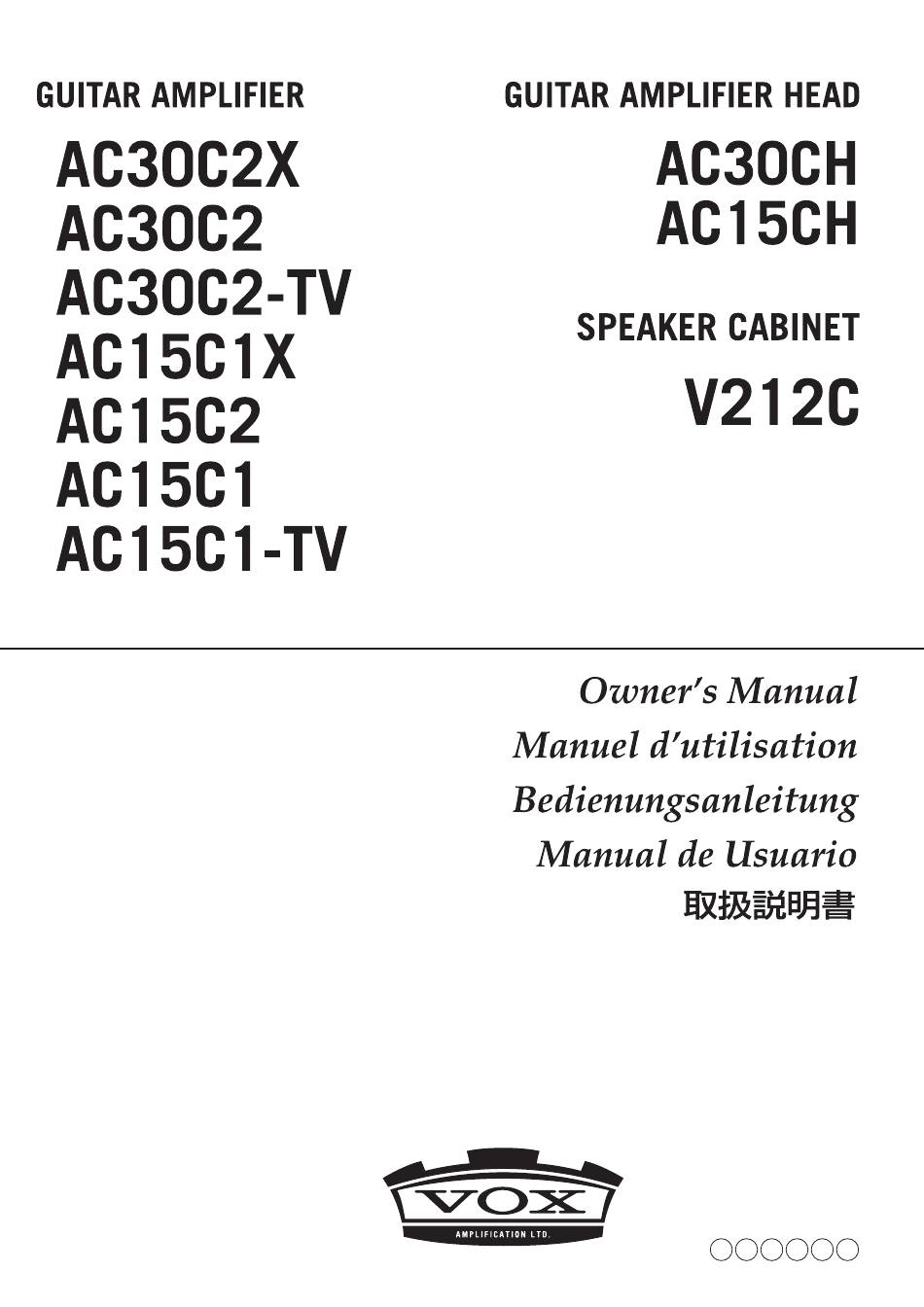

VOX Amplification AC30C2X Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für VOX Amplification AC30C2X
Inhaltszusammenfassung für VOX Amplification AC30C2X
-
Seite 26: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Dieses Gerät ist für den Betrieb in gemäßigten Klimazonen ausgelegt und nicht zur Verwendung in Ländern mit tropischem Klima geeignet. • Bitte lesen Sie sich alle Bedienhinweise durch. • Sorgen Sie stets für eine einwandfreie Lüftung, indem Sie die •... - Seite 27 Sie Jahre lang Freude an Ihrem Verstärker haben werden. Ihr AC30 wartet mit einer ganzen Reihe an modernen Ausstattungsmerkmalen und Annehmlichkeiten auf, True Bypass Effektschleife, Master Volumen Regler und Original Celestion AlNiCo Blue Lautsprecher (nur bei AC30C2X/ AC15C1X), um nur die wichtigsten zu nennen. Bitte lesen Sie sich diese Bedienungsanleitung voll- ständig durch, um alle Funktionen kennen und lieben zu lernen.
- Seite 28 BEDIENFELD DES AC30C2(X)/AC30CH INPUTS NORMAL-Buchse Wenn Sie Ihre Gitarre hier anschließen, wird ihr Signal vom NORMAL-Kanal bearbeitet. Die obere Buchse ist für ein hochpegeliges und die untere für ein nied- rigpegeliges Signal gedacht. TOP BOOST-Buchse Wenn Sie Ihre Gitarre hier anschließen, wird ihr Signal vom TOP BOOST-Kanal bear- beitet.
- Seite 29 TREBLE-Regler Hiermit können die Höhen angehoben und abgesenkt werden – von „geschmei- dig und rund“ (ganz links) bis „beißend“ (ganz rechts). BASS-Regler Hiermit können die Bassfrequenzen angehoben und abgesenkt werden – von „dünn und leicht“ (ganz links) bis „warm und fett“ (ganz rechts). REVERB In dieser Sektion kann der Halleffekt der beiden Kanäle eingestellt werden (Klangfarbe und Pegel).
-
Seite 30: Standby-Schalter
POWER 13. STANDBY-Schalter Hiermit sorgen Sie dafür, dass der Verstärker die richtige Betriebstemperatur erreicht, bevor die Stromversorgung angeknipst wird. Stellen Sie vor dem Anschließen oder Lösen des Netzkabels sowohl den POWER- als auch den STANDBY-Schalter in die „OFF“- bzw. „STANDBY“-Position. Aktivieren Sie immer zuerst den POWER-Schalter und warten Sie 2–3 Minuten, bevor Sie STANDBY aktivieren. - Seite 31 BEDIENFELD DES AC15C2/AC15C1(X)/AC15CH 12 13 POWER POWER-Schalter Hiermit schalten Sie die Stromversorgung des Verstärkers ein und aus. Vor Lösen des Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten. STANDBY-Schalter Hiermit sorgen Sie dafür, dass der Verstärker die richtige Betriebstemperatur erreicht, bevor er mit einer hohen Spannung versorgt wird.
- Seite 32 REVERB In dieser Sektion kann der Hallanteil der beiden Kanäle eingestellt werden. Bei Bedarf kann der Hall mit einem optionalen VFS2A Fußtaster ein- und ausgeschaltet werden. LEVEL-Regler Hiermit stellen Sie die Balance zwischen dem Direkt- und dem Hallsignal ein. Drehen Sie ihn ganz nach rechts, wenn Sie einen lauten Hall benötigen. Drehen Sie ihn weiter nach links, wenn’s nicht ganz so stark hallen soll.
- Seite 33 RÜCKSEITE (AC30C2(X)/AC30CH) POWER OUTPUT-Buchsen COMBOS Hier können Sie eine Erweiterungs- und/oder eine externe Box anschließen. EXTENSION SP: Eine hier angeschlossene Box wird parallel zu den internen Laut- sprechern (16Ω) getrieben. Die Impedanz der externen Box muss 16Ω betragen. EXTERNAL SP: Eine hier angeschlossene Box (16Ω oder 8Ω) schaltet die internen Lautsprecher stumm.
-
Seite 34: Effects Loop-Buchse (Ac30C2(X)/Ac30Ch)
angeschlossen haben. Die internen Lautsprecher und die externe Box werden dann parallel angesprochen. Die Impedanz der externen Box muss 16Ω betragen. 2) Wählen Sie diese Einstellung, wenn Sie eine 8Ω-Box an die EXTERNAL- Buchse angeschlossen haben. HEAD 1) Wählen Sie diese Einstellung, wenn Sie zwei 16-Ohm-Boxen an die LOUDS- PEAKER-Buchse anschließen. -
Seite 35: Technische Daten
TECHNISCHE DATEN AC30C2X AC30C2/AC30C2-TV Abmessungen (B x T x H) 702 x 265 x 556mm 702 x 265 x 556mm (AC30C2) / 703 x 263 x 562mm (AC30C2-TV) Gewicht 33,4kg 32,2kg (AC30C2) / 31,0kg (AC30C2-TV) Ausgangsleistung 30W RMS an 16Ω... - Seite 56 IMPORTANT NOTICE TO CONSUMERS This product has been manufactured according to strict specifications and voltage requirements that are applicable in the country in which it is intended that this product should be used. If you have purchased this product via the internet, through mail order, and/or via a telephone sale, you must verify that this product is intended to be used in the country in which you reside.
