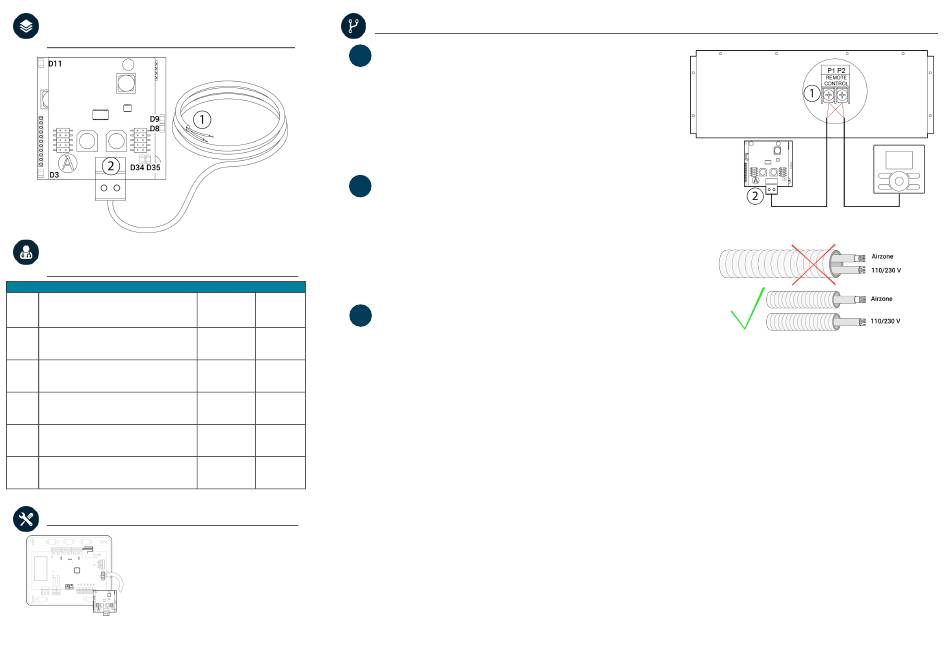

(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
(ES) AUTODIAGNÓSTICO / (EN) SELF- DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Significado / Meaning / Significado
Actividad del micro controlador
D3
Micro controller activity
Atividade do microcontrolador
Transmisión de datos hacia el sistema Airzone
D8
Data transmission to the Airzone system
Transmissão de dados até o sistema Airzone
Recepción de datos desde el sistema Airzone
D9
Data reception from the Airzone system
Receção de dados do sistema Airzone
Alimentación de la pasarela
Gateway power supply
D11
Alimentação do gateway
Transmisión de datos hacia la unidad interior
D34
Data transmission to the indoor unit
Transmissão de dados até a unidade interior
Recepción de datos desde la unidad interior
D35
Data reception from the indoor unit
Receção de dados da unidade interior
(ES) MONTAJE / (EN) ASSEMBLY / (PT) MONTAGEM
Nota: la pasarela ya puede venir conectada en el
dispositivo Airzone.
Note: the gateway may be already connected to
the Airzone device.
Nota: o gateway já pode vir conectado no
dispositivo Airzone.
(ES) CONEXIÓN / (EN) CONNECTION / (PT) CONEXÃO
1)
ES
2)
3)
4)
5)
1)
EN
2)
3)
4)
5)
Parpadeo
Verde
1)
Blinking
Green
PT
Pisca
Verde
2)
Parpadeo
Rojo
3)
Blinking
Red
Pisca
Vermelho
4)
Parpadeo
Verde
Blinking
Green
5)
Pisca
Verde
Fijo
Rojo
Solid
Red
Fixo
Vermelho
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
Retire la alimentación de la unidad interior y del del sistema Airzone.
Localice la conexión P1 P2 en la unidad interior de Daikin (donde se
conecta el termostato).
Conecte la pasarela Airzone al puerto P1 P2 de la unidad interior
Daikin, mediante el cable suministrado por Airzone.
Alimente la unidad interior y el sistema Airzone. Compruebe los LEDs
de la pasarela (ver apartado Autodiagnóstico).
Deshabilite la función Stand-By en los mandos Daikin (BRC1E52A7, ...),
para un correcto funcionamiento del sistema Airzone. Ajus. Servicio >
Ajustes de Obra > 1e-2-01. Para cualquier duda, consulte el Manual de
Instrucciones Daikin BRC1E52A7.
Disconnect the power supply of the indoor unit and the Airzone system.
Find the P1 P2 connection of the Daikin indoor unit (where the
thermostat is connected).
Connect the Airzone Gateway to the P1 P2 port of the Daikin unit using
the cable supplied by Airzone.
Power the Daikin indoor unit and the Airzone system. Check the
gateway LEDs (see self-diagnosis section).
Disable the Setback function using the Daikin controllers (BRC1E52A7,
...) for a proper operation of the Airzone system. Service Settings >
Field Settings > 1e-2-01. If you have any doubt, please check the
Instruction manual Daikin BRC1E52A7.
Retire a alimentação da unidade interior e do sistema Airzone.
Localize a conexão P1 P2 na unidade interior Daikin (onde o
termostato é conectado).
Conecte o gateway Airzone à porta P1 P2 da unidade interior Daikin
com o cabo fornecido pela Airzone.
Alimente a unidade interior e o sistema Airzone. Verifique os LEDs do
gateway (consulte o secção de Autodiagnóstico).
Desative a função Recuo nos comandos Daikin (BRC1E52A7, ...) para
que o sistema Airzone funcione corretamente. Configurações >
Configurações Locais > 1e-2-01. Caso tenha alguma dúvida, consulte
o Manual de Instruções Daikin BRC1E52A7.
3)
