10 |

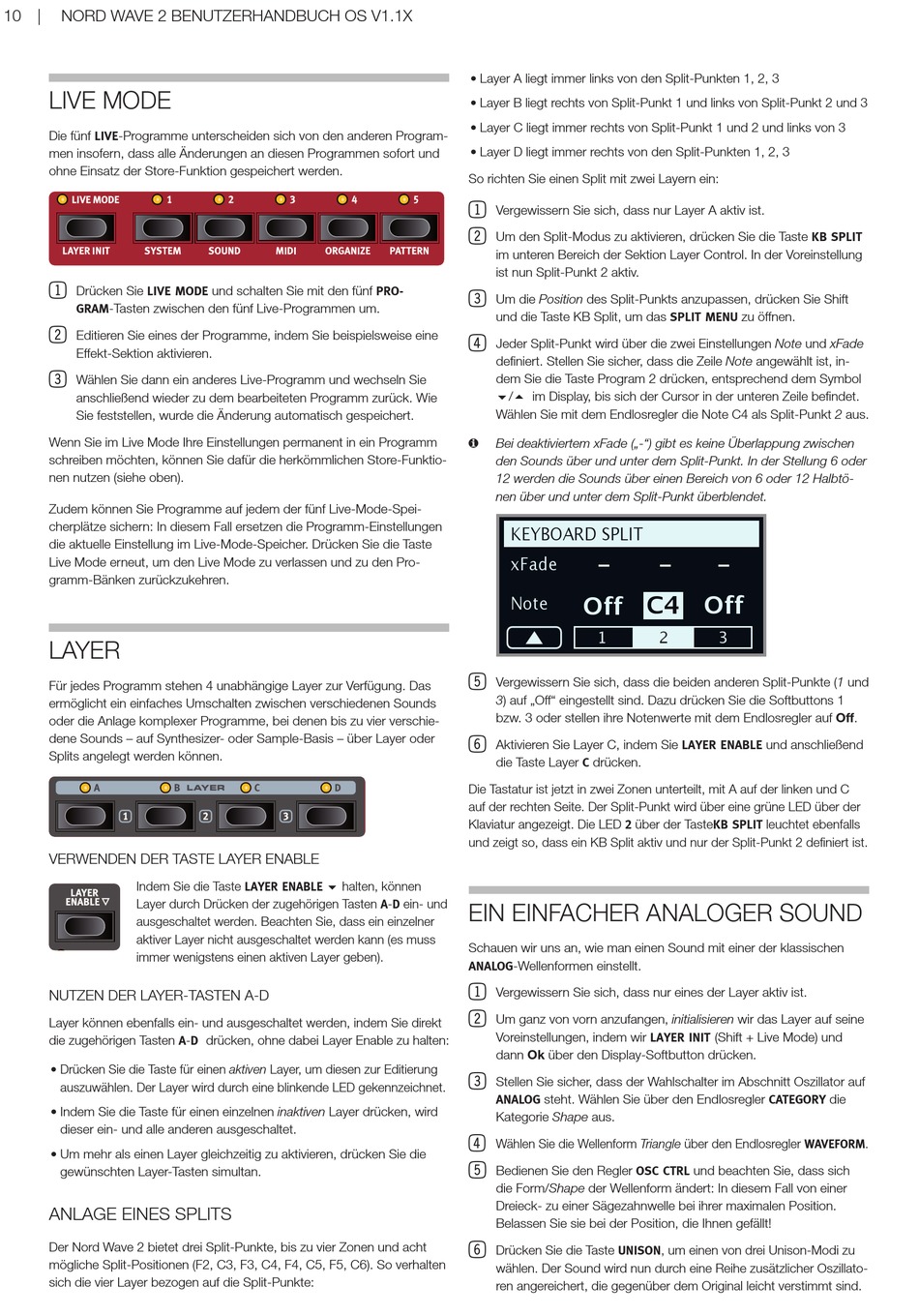

Nord Wave 2 BeNutzerhaNdBuch oS v1.1x
LIve Mode
die fünf LIVE-Programme unterscheiden sich von den anderen Program-
men insofern, dass alle Änderungen an diesen Programmen sofort und
ohne einsatz der Store-Funktion gespeichert werden.
1
drücken Sie LIVE MODE und schalten Sie mit den fünf PRO-
GRAM-tasten zwischen den fünf Live-Programmen um.
2
editieren Sie eines der Programme, indem Sie beispielsweise eine
effekt-Sektion aktivieren.
3
Wählen Sie dann ein anderes Live-Programm und wechseln Sie
anschließend wieder zu dem bearbeiteten Programm zurück. Wie
Sie feststellen, wurde die Änderung automatisch gespeichert.
Wenn Sie im Live Mode Ihre einstellungen permanent in ein Programm
schreiben möchten, können Sie dafür die herkömmlichen Store-Funktio-
nen nutzen (siehe oben).
zudem können Sie Programme auf jedem der fünf Live-Mode-Spei-
cherplätze sichern: In diesem Fall ersetzen die Programm-einstellungen
die aktuelle einstellung im Live-Mode-Speicher. drücken Sie die taste
Live Mode erneut, um den Live Mode zu verlassen und zu den Pro-
gramm-Bänken zurückzukehren.
LaYer
Für jedes Programm stehen 4 unabhängige Layer zur verfügung. das
ermöglicht ein einfaches umschalten zwischen verschiedenen Sounds
oder die anlage komplexer Programme, bei denen bis zu vier verschie-
dene Sounds – auf Synthesizer- oder Sample-Basis – über Layer oder
Splits angelegt werden können.
verWeNdeN der taSte LaYer eNaBLe
Indem Sie die taste LAYER ENABLE 6 halten, können
Layer durch drücken der zugehörigen tasten A-D ein- und
ausgeschaltet werden. Beachten Sie, dass ein einzelner
aktiver Layer nicht ausgeschaltet werden kann (es muss
immer wenigstens einen aktiven Layer geben).
NutzeN der LaYer-taSteN a-d
Layer können ebenfalls ein- und ausgeschaltet werden, indem Sie direkt
die zugehörigen tasten A-D drücken, ohne dabei Layer enable zu halten:
• drücken Sie die taste für einen aktiven Layer, um diesen zur editierung
auszuwählen. der Layer wird durch eine blinkende Led gekennzeichnet.
• Indem Sie die taste für einen einzelnen inaktiven Layer drücken, wird
dieser ein- und alle anderen ausgeschaltet.
• um mehr als einen Layer gleichzeitig zu aktivieren, drücken Sie die
gewünschten Layer-tasten simultan.
aNLaGe eINeS SPLItS
der Nord Wave 2 bietet drei Split-Punkte, bis zu vier zonen und acht
mögliche Split-Positionen (F2, c3, F3, c4, F4, c5, F5, c6). So verhalten
sich die vier Layer bezogen auf die Split-Punkte:
• Layer a liegt immer links von den Split-Punkten 1, 2, 3
• Layer B liegt rechts von Split-Punkt 1 und links von Split-Punkt 2 und 3
• Layer c liegt immer rechts von Split-Punkt 1 und 2 und links von 3
• Layer d liegt immer rechts von den Split-Punkten 1, 2, 3
So richten Sie einen Split mit zwei Layern ein:
1
vergewissern Sie sich, dass nur Layer a aktiv ist.
2
um den Split-Modus zu aktivieren, drücken Sie die taste KB SPLIT
im unteren Bereich der Sektion Layer control. In der voreinstellung
ist nun Split-Punkt 2 aktiv.
3
um die Position des Split-Punkts anzupassen, drücken Sie Shift
und die taste KB Split, um das SPLIT MENU zu öffnen.
4
Jeder Split-Punkt wird über die zwei einstellungen Note und xFade
definiert. Stellen Sie sicher, dass die zeile Note angewählt ist, in-
dem Sie die taste Program 2 drücken, entsprechend dem Symbol
6/5 im display, bis sich der cursor in der unteren zeile befindet.
Wählen Sie mit dem endlosregler die Note c4 als Split-Punkt 2 aus.
M
Bei deaktiviertem xFade („-") gibt es keine Überlappung zwischen
den Sounds über und unter dem Split-Punkt. In der Stellung 6 oder
12 werden die Sounds über einen Bereich von 6 oder 12 Halbtö-
nen über und unter dem Split-Punkt überblendet.
KEYBOARD SPLIT
-
xFade
Off
Note
1
5
vergewissern Sie sich, dass die beiden anderen Split-Punkte (1 und
3) auf „off" eingestellt sind. dazu drücken Sie die Softbuttons 1
bzw. 3 oder stellen ihre Notenwerte mit dem endlosregler auf Off.
6
aktivieren Sie Layer c, indem Sie LAYER ENABLE und anschließend
die taste Layer C drücken.
die tastatur ist jetzt in zwei zonen unterteilt, mit a auf der linken und c
auf der rechten Seite. der Split-Punkt wird über eine grüne Led über der
Klaviatur angezeigt. die Led 2 über der tasteKB SPLIT leuchtet ebenfalls
und zeigt so, dass ein KB Split aktiv und nur der Split-Punkt 2 definiert ist.
eIN eINFacher aNaLoGer SouNd
Schauen wir uns an, wie man einen Sound mit einer der klassischen
ANALOG-Wellenformen einstellt.
1
vergewissern Sie sich, dass nur eines der Layer aktiv ist.
2
um ganz von vorn anzufangen, initialisieren wir das Layer auf seine
voreinstellungen, indem wir LAYER INIT (Shift + Live Mode) und
dann Ok über den display-Softbutton drücken.
3
Stellen Sie sicher, dass der Wahlschalter im abschnitt oszillator auf
ANALOG steht. Wählen Sie über den endlosregler CATEGORY die
Kategorie Shape aus.
4
Wählen Sie die Wellenform Triangle über den endlosregler WAVEFORM.
5
Bedienen Sie den regler OSC CTRL und beachten Sie, dass sich
die Form/Shape der Wellenform ändert: In diesem Fall von einer
dreieck- zu einer Sägezahnwelle bei ihrer maximalen Position.
Belassen Sie sie bei der Position, die Ihnen gefällt!
6
drücken Sie die taste UNISON, um einen von drei unison-Modi zu
wählen. der Sound wird nun durch eine reihe zusätzlicher oszillato-
ren angereichert, die gegenüber dem original leicht verstimmt sind.
-
-
C4
Off
2
3
