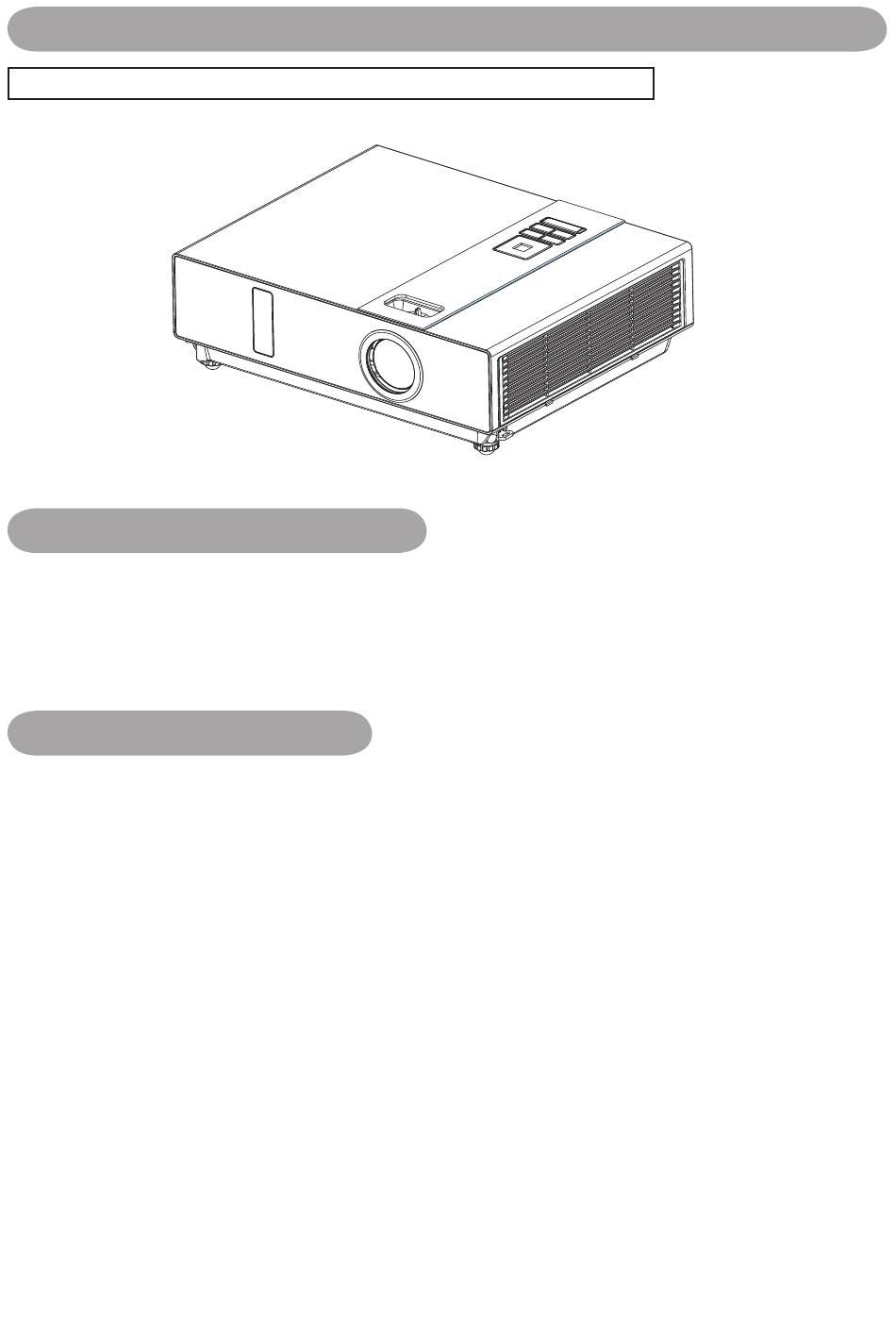

Projektor
(Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.)
Über das Benutzerhandbuch
Bitte lesen Sie das Benutzerhandbuch durch, um eine richtige Benutzung des Projektors
sicherzustellen und seine Funktionen auszunutzen.
Bewahren Sie danach das Benutzerhandbuch an einem sicheren Ort für einen späteren
Gebrauch auf.
Leistungsmerkmale
1. Schönes, schickes Design
2. Für schwierige Umgebungen geeignet
3. Seitlich auswechselbare Lampe
4. Seitlich auswechselbarer Filter
5. Schnelles Ausschalten
6. Fortschrittliche Diebstahlschutzfunktion
7. Fünf automatische Funktionen (autom. Suche, autom. Synchronisierung, autom.
Decke, autom. Trapezkorrektur und autom. Filterwarnung)
8. Sieben Anzeigemodi (Natürlich, Kino, Benutzer, Grüne Tafel, Weiße Tafel, Schwarze
Tafel und Tageslicht.)
9. Integrierter 8W-Lautsprecher
10. Logoaufnahme
11. Standbildfunktion
12. Digitale Zoomeinstellung
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden.
Alle Rechte vorbehalten.
Ausgabe 0809.10_01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEHA compact 330WX

Inhaltszusammenfassung für GEHA compact 330WX

  • Seite 1 Projektor (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Über das Benutzerhandbuch Bitte lesen Sie das Benutzerhandbuch durch, um eine richtige Benutzung des Projektors sicherzustellen und seine Funktionen auszunutzen. Bewahren Sie danach das Benutzerhandbuch an einem sicheren Ort für einen späteren Gebrauch auf.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über das Benutzerhandbuch Inhaltsverzeichnis .....................1 Packungsinhalt ...................... 3-A Sicherheitshinweise ....................4 Sicherheitsschilder ....................5 Teilebezeichnungen ....................6 Projektor ........................6 Bedienfeld ......................... 7 Hinten ........................8 Einrichten ........................9 Vorkehrung ....................... 9 Ein-/Ausschalten ..................... 10 Einrichten des Projektors ..................11 Anleitung zur Deckenmontage ................12 Einstellen der Höhe des Projektionsbildes .............

  • Seite 3: Über Das Benutzerhandbuch Inhaltsverzeichnis

    Inhaltsverzeichnis MENÜ ........................30 Erweitert-Menü ....................... 30 Präsentationsmenü ....................33 Sicherheitsmenü ..................... 35 Eingeben des PIN-Codes ..................38 Netzwerksteuerungsanwendung ................39 Vor der Verwendung ....................40 Vor der Verwendung der Netzwerksteuerungssoftware .......... 40 Automatische Suche nach Projektoren ..............41 Ändern der Projektoreinstellung ................43 Registrieren und Konfigurieren des Projektors ...........44 Löschen ........................

  • Seite 4: Packungsinhalt

    Packungsinhalt Sicherheitshinweise Packungsinhalt Lieferumfangprüfliste (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Stellen Sie bitte sicher, dass die folgenden Artikel mitgeliefert Filter hat.) sind. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. 1. Projektor 2. Computerkabel 4. Schnellstartanleitung 3.
  • Seite 5 Sicherheitshinweise Packungsinhalt (Optional)  Fernbedienung  Fernbedienung LASER INDICATOR POWER INPUT MENU LASER MUTE MOUSE-L MOUSE-R AUTO BLANK  USB-Kabel (1,5m)  Netzwerksteuerungsapplikation-CD  Schutztasche  RS232-Kabel...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Der Projektor wurde gemäß den neuesten Sicherheitsnormen für Informationstechnikanlagen konstruiert und geprüft. Es ist dennoch wichtig die in diesem Handbuch sowie auf dem Gerät befindlichen Anweisungen zu befolgen, um einen sicheren Betrieb dieses Produkts zu gewährleisten. WARNUNG / VORSICHT 1.

  • Seite 7: Sicherheitsschilder

    Sicherheitsschilder Sicherheitsschilder Sicherheitsschilder befinden sich auf dem Projektor (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken bzw. innerhalb des Gerätes, um Sie auf bestimmte Filter hat.) Punkte bzw. Stellen aufmerksam zu machen. WARNUNGS- SCHILD EMI-SCHILD WARNUNGSSCHILD AN DER LAMPENABDECKUNG...

  • Seite 8: Teilebezeichnungen

    Teilebezeichnungen Teilebezeichnungen Projektor (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Bedienfeld Steuerungssystem. Objektivabdeckung Wenn der Projektor nicht verwendet wird, bringen Sie bitte diese Abdeckung an, um das Objektiv vor Schmutz oder Beschädigung zu schützen. Filterabdeckung Der Filter verhindert das Eindringen von Staub und sonstigen Fremdkörpern in das Innere des Projektors.

  • Seite 9: Bedienfeld

    Teilebezeichnungen Bedienfeld LAMPENANZEIGE BETRIEBSANZEIGE TRAPEZKORREKTUR AUTOM. 1 14 Verwenden Sie den Pfeil nach oben/unten, Damit lassen Sie den Projektor automatisch um die Trapezkorrektur auszuführen. die Einstellungen an die momentane Eingabe anpassen. 1 10 LAUTSTÄRKE +/- STROMSCHALTER 1 15 Damit schalten Sie den Ton lauter oder leiser.

  • Seite 10: Hinten

    Teilebezeichnungen (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Hinten A B C Dieser Anschluss nimmt S-Videosignale MAUS von einer Videoquelle auf. Hier können Sie ein USB- VIDEO Mauskabel anschließen, um die Computermausfunktionen zu steuern. Dieser Anschluss nimmt Component- Videosignale von einer Videoquelle auf.

  • Seite 11: Einrichten

    Einrichten Einrichten Vorkehrung 1. Stellen Sie vor der Installation sicher, dass der Projektor ausgeschaltet ist und das Netzkabel vom Netz getrennt ist. 2. Fassen Sie den Projektor nicht an, wenn er warm ist. 3. Der Abstand zwischen dem Projektor und der Leinwand beeinflusst die Größe des projizierten Bildes.

  • Seite 12: Ein-/Ausschalten

    Einrichten (Bitte hier klicken, wenn Ihr Projektor Ein-/Ausschalten einen leistungsstarken Filter hat.) Einschalten BETRIEBSANZEIGE 1. Stellen Sie sicher, dass das Netzkabel richtig mit dem Projektor verbunden ist. Steckdose 2. Entfernen Sie die Objektivabdeckung. Die AC IN Betriebsanzeige leuchtet grün auf. Wechsel- stromeingang 3.

  • Seite 13: Einrichten Des Projektors

    Einrichten Einrichten des Projektors Der Projektor unterstützt die folgenden vier unterschiedlichen Projektionsmethoden. 1. Frontprojektion 3. Rückprojektion von der Decke 2. Rückprojektion 4. Frontprojektion Spezielles Zubehör ist notwendig, um den Projektor an eine Decke zu hängen. Bitte wenden Sie sich dafür an Ihren Händler.

  • Seite 14: Anleitung Zur Deckenmontage

    Einrichten Anleitung zur Deckenmontage (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Bringen Sie die Aufhängung an den vier Aufhängungsbefestigungspunkten an, um den Projektor an eine Decke zu hängen. Spezielles Zubehör ist notwendig, um den Projektor an eine Decke zu hängen.

  • Seite 15: Einstellen Der Höhe Des Projektionsbildes

    Einrichten Einstellen der Höhe des Projektionsbildes (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Verwenden Sie den verstellbaren Fuß vorne an dem Projektor, um die Höhe des projizierten Bildes einzustellen. Halten Sie den Projektor fest und drücken VORSICHT den Fußverstellknopf, um den vorderen verstellbaren Fuß...

  • Seite 16: Vornehmen Der Verbindungen

    Einrichten Vornehmen der Verbindungen (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Laptop- oder Desktop-Computer MOUSE RS-232 AUDIO OUT DVI OUT AUDIO OUT VGA OUT VGA OUT RGB IN S-VIDEO OUT Pb/Cb Pr/Cr AUDIO IN VIDEO OUT AUDIO OUT (L)&(R) Stellen Sie vor dem Beginn sicher, dass der Projektor sowie Computer ausgeschaltet ist.

  • Seite 17: Usb-Maus Anschließen

    Einrichten Vornehmen der Verbindungen Laptop- oder Desktop-Computer Gegebenenfalls das Audiokabel anschließen 1. Wenn Sie ein Endes des Computerkabels mit dem Anschluss RGB IN am Projektor verbinden, verbinden Sie bitte das andere Ende des Audiokabels mit dem Anschluss AUDIO IN 1. 2.

  • Seite 18: Einlegen Der Batterie In Die Fernbedienung

    Fernbedienung Fernbedienung Einlegen der Batterie in die Fernbedienung 1. Entfernen Sie die Abdeckung des Batteriefachs. 2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung. 3. Bringen Sie die Abdeckung des Batteriefachs wieder an. Achtung ► Setzen Sie die Fernbedienung keiner extremen Wärme oder Feuchtigkeit aus. ►Lassen Sie die Fernbedienung nicht herunterfallen.
  • Seite 19 Fernbedienung Stromschalter INPUT Damit schalten Sie das Gerät ein bzw. auf den Betriebsmodus, Standbymodus oder Abkühlmodus. Drücken Sie die Taste “ESC”, um das “Menü” zu schließen. Lautstärke +/- Damit schalten Sie die Lautstärke höher oder niedriger. Menü MENU Damit öffnen oder schließen Sie das OSD-Menü. Keystone Auto Damit korrigieren Sie die Trapezverzerrung.
  • Seite 20 Fernbedienung INPUT EINGANG Damit wählen Sie die Eingabequelle: RGB 1 RGB 2 DVI-I Y,Pb,Pr S-Video Video Pfeil nach oben/unten Pfeil nach links/rechts Damit wählen und stellen Sie eine Funktion im OSD-Menü ein. MENU Autom. Auto Damit aktualisieren Sie die Anzeige des vorliegenden Bildes.

  • Seite 21: Einlegen Der Batterien In Die Fernbedienung

    Fernbedienung (Optional) Einlegen der Batterien in die Fernbedienung 1. Entfernen Sie die Abdeckung des Batteriefachs. 2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung. 3. Bringen Sie die Abdeckung des Batteriefachs wieder an. Achtung ►Setzen Sie die Fernbedienung keiner extremen Wärme oder Feuchtigkeit aus. ►Lassen Sie die Fernbedienung nicht herunterfallen.
  • Seite 22 Fernbedienung (Optional) Fernbedienung (Optional) STROMSCHALTER Damit schalten Sie das Gerät ein bzw. auf den Betriebsmodus, Standbymodus oder Abkühlmodus. EINGANG Damit wählen Sie die Eingabequelle: RGB 1 RGB 2 DVI-I Y,Pb,Pr S-Video Video LASER INDICATOR MENÜ POWER INPUT Damit öffnen oder schließen Sie das OSD-Menü. Drücken Sie die Taste oder , um...
  • Seite 23 Fernbedienung (Optional) Fernbedienung (Optional) Einlegen der Batterien in die Fernbedienung 1. Entfernen Sie die Abdeckung des Batteriefachs. 2. Legen Sie die Batterien ein. Achten Sie darauf, dass die Pole richtig ausgerichtet sind. 3. Bringen Sie die Abdeckung des Batteriefachs wieder an. Achtung 1.
  • Seite 24 Fernbedienung (Optional) Power Eingeschaltet-/Betriebsmodus, Standby- Modus, Kühl-Modus. Durch Drücken auf die Taste "ESC" schließen Sie das "Menü". Lautstärke +/- Damit erhöhen oder verringern Sie die Lautstärke. Menü Damit blenden Sie das OSD-Hauptmenü ein oder aus. Trapezkorrektur +/- Damit korrigieren Sie die vertikale Trapezverzerrung.

  • Seite 25: Menübedienung

    Menübedienung Menübedienung Bedienen des OSD-Menüs 1. Drücken Sie die Taste "MENU". Das blaue Hauptmenü wird angezeigt. Das erste Hauptmenü ist das Menü "BILD". 2. Verwenden Sie den Pfeil nach oben/unten/links/rechts, um ein gewünschtes Element auszuwählen und dann den Einstellwert zu ändern. Pfeil nach oben/unten/rechts/links LASER INDICATOR...

  • Seite 26: Menü (Pc-Modus)

    MENÜ (PC-Modus) MENÜ (PC-Modus) Bildmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung HELLIGKEIT 000/100 Hier stellen Sie die Bildhelligkeit ein. KONTRAST 000/100 Hier stellen Sie den Bildkontrast ein.

  • Seite 27: Audiomenü

    MENÜ (PC-Modus) Audiomenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung LAUTSTÄRKE 00/40 Ändern Sie die Lautstärke. STUMM AUS/EIN Hier schalten Sie den Ton aus/ein.

  • Seite 28: Einstellungsmenü

    MENÜ (PC-Modus) Einstellungsmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung Hier verschieben Sie horizontal die Lage des Bildes. H.

  • Seite 29: Menü (Videomodus)

    MENÜ (Videomodus) MENÜ (Videomodus) Bildmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung HELLIGKEIT 000/100 Hier stellen Sie die Bildhelligkeit ein. KONTRAST 000/100 Hier stellen Sie den Bildkontrast ein.

  • Seite 30: Audiomenü

    MENÜ (Videomodus) Audiomenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung LAUTSTÄRKE 00/40 Ändern Sie die Lautstärke. STUMM AUS/EIN Hier schalten Sie den Ton aus/ein.

  • Seite 31: Einstellungsmenü

    MENÜ (Videomodus) Einstellungsmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung Damit wird die Trapezverzerrung des Bildes automatisch AUTOM.

  • Seite 32: Menü

    MENÜ MENÜ Erweitert-Menü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die 16 : 10 Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung ZOOMEN/ AUSFÜHREN Hier führen Sie die digitale und Schwenkfunktion aus.
  • Seite 33 MENÜ Erweitert-Menü LOGO- EINSTELLUNG Hier können Sie das Start-Logo individuell gestalten. WICHTIG: Sie müssen zuerst den PIN-Code eingeben, um die Logoeinstellung vorzunehmen. Element Option Beschreibung Wählen Sie (mit dem Pfeil ►) einen gewünschten Modus aus. STANDARD Das werkseitige Logo. LOGOMODUS BENUTZER Das von Ihnen aufgenommene Bild.
  • Seite 34 MENÜ Erweitert-Menü Logoaufnahme So verwenden Sie diese Funktion   W ählen Sie das Element "Logoaufnahme" im Menü "Logoeinstellung" und drücken anschließend die Taste ►. Bild  E in roter Rahmen markiert die Fläche, die aufgenommen werden kann.  V erwenden Sie die vier Pfeiltasten, um die Position des Rahmens zu ändern.

  • Seite 35: Präsentationsmenü

    MENÜ Präsentationsmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung Das Bild wird automatisch umgedreht, wenn der AUTOM.
  • Seite 36 MENÜ Präsentationsmenü Lampenbetriebszeit auf Null stellen Der Lampenbetriebszeitzähler zeigt die akkumulierte Zeit nach der letzten Rückstellung an. Im Menü PRÄSENTATION finden Sie die Lampenbetriebszeit. Drücken Sie auf "RESET" oder ►. Ein Dialogfenster erscheint daraufhin. Wählen Sie mit Hilfe der Taste ► die Option AUF NULL STELLEN, um die Lampenbetriebszeit auf Null zu stellen.

  • Seite 37: Sicherheitsmenü

    MENÜ Sicherheitsmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung AUS: Die Schutzfunktion mit einer PIN wird ausgeschaltet. EIN1: Der PIN-Code wird nur dann verlangt, wenn der Projektor vom Netz getrennt wurde und erneut angeschlossen und eingeschaltet wird.
  • Seite 38 MENÜ Sicherheitsmenü Schritt: 1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen. 2. Verwenden Sie die Taste ◄ / ►, um eine Option auszuwählen bzw. den Einstellwert zu ändern. Element Option Beschreibung Hier wird die Filterbenutzungszeit in Stunden FILTERZEITZÄHLER angezeigt.
  • Seite 39 MENÜ Automatischer Filteralarm Das Menü SICHERHEIT bietet die automatische Filteralarmfunktion, die die Filterbenutzungszeit anzeigt und einen Alarm abgibt, wenn der Filter ausgewechselt werden soll. Durch Drücken auf ► wird ein Dialogfenster angezeigt. Wenn die Benutzungszeit die festgelegte Zeit erreicht, dann wird eine Warnmeldung auf der Leinwand angezeigt, um Sie daran zu erinnern, den Filter zu reinigen oder auszuwechseln.

  • Seite 40: Eingeben Des Pin-Codes

    MENÜ Eingeben des PIN-Codes Wenn die Funktion SPERRE MIT PIN auf [EIN] eingestellt wurde und der Projektor eingeschaltet wird, dann erscheint das rechts abgebildete Bild. 1. Drücken Sie die Taste "MENU" an dem Projektor oder auf der Fernbedienung. Verwenden Sie das Bedienfeld oder die Fernbedienung, um den PIN- Code einzugeben.

  • Seite 41: Netzwerksteuerungsanwendung

    Netzwerksteuerungsanwendung (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) HINWEIS: Die Netzwerksteuerungsanwendung ist eine optionale Funktion und unterstützt nur das stattet ist. Modell, das mit einem RJ45 LAN-Anschluss ausge  Den zu steuernden Projektor bzw. die Projektoren registrieren: Die "automatische"...

  • Seite 42: Vor Der Verwendung

    Vor der Verwendung Vor der Verwendung Vor der Verwendung der Netzwerksteuerungssoftware W enn Sie das Betriebssystem Windows 2000, NT 4.0 oder XP verwenden, dann  müssen Sie sich als Administrator anmelden. B evor Sie die Netzwerksteuerungssoftware starten, prüfen Sie bitte, ob die folgenden ...

  • Seite 43: Automatische Suche Nach Projektoren

    Vor der Verwendung Automatische Suche nach Projektoren K licken Sie auf die Schaltfläche (Suche nach Projektoren). Die gefundenen  Projektoren im Netzwerk werden angezeigt. (Abb. 2) <Abb. 2> HINWEIS Falls eine Warnmeldung während des Ausführens der Software Network Control erscheint, wählen Sie bitte "Nicht mehr blocken", um die Sperrung der Netzwerkverbindung aufzuheben.
  • Seite 44 Vor der Verwendung Automatische Suche nach Projektoren D ie automatische Suche nach Projektoren erlaubt die Anordnung nach  Gruppennamen oder Projektornamen. Hierzu müssen Sie bloß den entsprechenden Titel (Gruppennamen oder Hostnamen) auf dem Überwachungsfenster anklicken. Dies hilft Ihnen sofort den Projektorstatus zu erkennen. <Abb.

  • Seite 45: Ändern Der Projektoreinstellung

    Vor der Verwendung Ändern der Projektoreinstellung F alls es notwendig ist die Projektoreinstellung zu ändern, dann bringen Sie bitte den  Cursor zu der Datentabelle und klicken das zu ändernde Element an. Die Details werden auf der rechten Tabelle angezeigt. <Abb.

  • Seite 46: Registrieren Und Konfigurieren Des Projektors

    Registrieren und Konfigurieren des Projektors Registrieren und Konfigurieren des Projektors Löschen W ählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie  einmal die rechte Maustaste und wählen anschließend "Löschen", um die Daten des registrierten Projektors zu löschen. <Abb. 6>: Registrierungsseite...

  • Seite 47: Projektor-Einstellungen

    Registrieren und Konfigurieren des Projektors Projektor-Einstellungen W ählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie  einmal die rechte Maustaste und wählen anschließend "Projektor-Einstellungen", um die Daten des registrierten Projektors zu ändern. Klicken Sie anschließend auf , um die Einstellungsänderung zu speichern. Oder klicken Sie auf , um die Änderung zu verwerfen.
  • Seite 48 Registrieren und Konfigurieren des Projektors Projektor-Einstellungen K licken Sie auf die Schaltfläche (Systemeinstellung), um die  Systemalarmeinstellung zu ändern. <Abb. 9> <Abb. 10>: Einstellungsseite.

  • Seite 49: Beschreibung

    Registrieren und Konfigurieren des Projektors Systemeinstellung Überwachung Element Beschreibung Lampenbetriebszeit Lampenbetriebszeitzähler des Projektors. Alarm Luftfilter Filterbenutzungszeitzähler des Projektors. System Status/Temp. status Systemzustand und Temperatur des Projektors im Betriebszustand. Eingangsquelle Eingabequelle des Projektors im Betriebszustand. < Tabelle 4 > Standardeinstellung Element Beschreibung Es stehen Ihnen die Optionen 1000, 1500 und 2000 Stunden zur Auswahl.

  • Seite 50: Verbindung

    Registrieren und Konfigurieren des Projektors Verbindung W ählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken  Sie einmal die rechte Maustaste und wählen anschließend "Verbindung", um die Steuerungsseite und den Verbindungsstatus des Projektors anzuzeigen. <Abb. 12>: Die Steuerungsseite...

  • Seite 51: Beschreibung Der Steuerungsseite

    Beschreibung der Steuerungsseite Stromversorgungssteuerung/ Eingabequelle / Funktionstaste Beschreibung der Steuerungsseite S tromversorgungssteuerung  Symbol Bezeichnung Einschalten Ausschalten E ingabequelle  Symbol Bezeichnung Video S-Video Y,Pb,Pr DVI-I RGB 1 Eingabequelle ändern F unktionstaste  Symbol Bezeichnung Symbol Bezeichnung Standbild Leer Links Trapezkorrektur + Rechts Trapezkorrektur -...

  • Seite 52: Funktionstaste / Projektorstatus

    Beschreibung der Steuerungsseite Funktionstaste  Symbol Bezeichnung Kontrast verringern Einzoomen Auszoomen Lautstärke erhöhen Lautstärke verringern Projektorstatus  Symbol Bezeichnung Systemzustand Eingabequellezustand Lampenbetriebszeitzähler Filterbenutzungszeitzähler...

  • Seite 53: Beschreibung Der Netzwerksteuerungsseite

    Beschreibung der Steuerungsseite Beschreibung der Netzwerksteuerungsseite  Symbol Bezeichnung Beschreibung Es werden jeweils Informationen von einem Alles abtasten Projektor eingelesen. Je nach der Systemeinstellung werden die Autom. Suche starten Projektorinformationen automatisch eingelesen. Autom. Abtasten beenden Es wird nach Projektoren in dem selben Netzwerk Autom.

  • Seite 54: Wartung Des Projektors

    Wartung des Projektors Wartung des Projektors (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) Luftfilter Wenn eine Warnung erscheint, die Sie an die Reinigung des Luftfilters erinnert, dann ersetzen Sie bitte den Filter so bald wie möglich durch einen neuen.

  • Seite 55: Auswechseln Der Lampe

    Wartung des Projektors Lampe (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.) 1. Wenn der Projektor kurz zuvor ausgeschaltet wurde, dann trennen Sie bitte das Netzkabel vom Netz und warten für mindestens 60 Minuten, bevor Sie beginnen, die Lampe auszuwechseln. 2.

  • Seite 56: Entsorgung Einer Lampe

    Wartung des Projektors WARNING Der Projektor verwendet eine Hochdruck-Quecksilberlampe. Die Explosion einer Lampe mit einem lauten Knall oder einem Brennen kann zu Körperverletzungen oder einem Brand führen. Wenn die Glühbirne zerbirst, können Glasstücke in das Lampengehäuse fliegen; außerdem könnte das Quecksilber enthaltende Gas aus der Lüftungsöffnungen des Projektors austreten.
  • Seite 57 Wartung des Projektors Sonstige Pflege Reinigen des Objektivs Die Anzeigequalität kann beeinträchtigt werden, wenn das Objektiv schmutzig bzw. staubig ist. Achten Sie vor dem Reinigen des Objektivs darauf, dass sich der Projektor richtig abgekühlt hat. Nachdem sich der Projektor abgekühlt hat, können Sie das Objektiv mit einem handelsüblichen Linsenreinigungstuch behutsam abwischen.

  • Seite 58: Störungsbehebung

    Störungsbehebung Störungsbehebung Anzeige Die Betriebs- und Lampenanzeigen zeigen den Status des Projektors an. Prüfen Sie bitte anhand der folgenden Tabelle den Projektorzustand, bevor Sie eine Reparatur anfordern. Wenden Sie sich bitte an Ihren Händler, wenn Sie Ihr Problem nicht beheben können. Im normalen Zustand: POWER LAMPE...

  • Seite 59: Störungen, Die Mit Gerätedeffekten Verwechselt Werden Können

    Störungsbehebung Störungen, die mit Gerätedeffekten verwechselt werden können Die folgenden Probleme können mit einem Gerätedeffekt verwechseln werden. Befolgen Sie bitte die Anweisungen in der Tabelle. Wenden Sie sich bitte an Ihren Händler, wenn Sie Ihr Problem nicht beheben können. Symptom Ursache/ Lösung Das Netzkabel ist nicht angeschlossen.
  • Seite 60 Störungsbehebung Störungen, die mit Gerätedeffekten verwechselt werden können Symptom Ursache/ Lösung Der Projektor wurde nicht richtig angeschlossen. Prüfen Sie, ob das Audiokabel richtig angeschlossen ist. Die Lautstärke wurde auf das Minimum gestellt. Kein Ton Ändern Sie die Lautstärke. Die Audioausgabe wurde stumm geschaltet. Drücken Sie die Taste MUTE.

  • Seite 61: Liste Mit Unterstützten Anzeigen

    Störungsbehebung Liste mit unterstützten Anzeigen Computermodus Signal Bildwiederholrate (Hz) Auflösung (Pixel) 640x480 VESA 60 /72 /75/85 640x480 SVGA 56 /60/72/75 /85 800x600 60 /70/75/85 1024x768 SXGA 70 /75 1152x864 SXGA 60 /75 1280x960 SXGA 1280x1024 WXGA 60 /75 1280x800 WXGA+ 60/75/85 1440x900 SXGA+...

  • Seite 62: Anhang

    Anhang Anhang Menüverzeichnis (PC-Modus) VORNE DECKE AUTOM. DECKE HELLIGKEIT HINTEN DECKE, HINTEN KONTRAST LAMPENMODUS Bild Präsentations SCHÄRFE LAMPEN NATÜRLICH KINO ANZEIGEMODUS TAGESLICHT LAMPEN AUF NULL STELLEN (optional) GRÜNE TAFEL WEIßEN TAFEL SCHWARZE TAFEL LAUTSTÄRKE Audio STUMM H. POSITION EIN1 V. POSITION SPERRE MIT PIN EIN2 PHASE...
  • Seite 63 Anhang Menüverzeichnis (Videomodus) HELLIGKEIT KONTRAST VORNE DECKE AUTOM. DECKE SCHÄRFE HINTEN DECKE, HINTEN FARBE LAMPENMODUS Bild Präsentations FARBTON LAMPEN NATÜRLICH KINO ANZEIGEMODUS TAGESLICHT LAMPEN AUF NULL STELLEN (optional) GRÜNE TAFEL WEIßEN TAFEL SCHWARZE TAFEL LAUTSTÄRKE Audio STUMM EIN1 SPERRE MIT PIN EIN2 AUTOM.

  • Seite 64: Erscheinung

    Anhang Erscheinung (Bitte hier klicken, wenn Ihr Projektor einen leistungsstarken Filter hat.)

  • Seite 65: Leistungsmerkmale

    Projektor Über das Benutzerhandbuch Bitte lesen Sie das Benutzerhandbuch durch, um eine richtige Benutzung des Projektors sicherzustellen und seine Funktionen auszunutzen. Bewahren Sie danach das Benutzerhandbuch an einem sicheren Ort für einen späteren Gebrauch auf. Leistungsmerkmale 1. Schönes, schickes Design 2.
  • Seite 66 Sicherheitshinweise Packungsinhalt Lieferumfangprüfliste Stellen Sie bitte sicher, dass die folgenden Artikel mitgeliefert sind. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt. 1. Projektor 2. Computerkabel 3. Netzkabel 4. Schnellstartanleitung 5. Gebrauchsanleitung-CD 6. Fernbedienung INPUT MENU Auto Blank Still Zurück...
  • Seite 67 Sicherheitsschilder Sicherheitsschilder befinden sich auf dem Projektor bzw. innerhalb des Gerätes, um Sie auf bestimmte Punkte bzw. Stellen aufmerksam zu machen. WARNUNGSSCHILD EMI-SCHILD WARNUNGSSCHILD AN DER LAMPENABDECKUNG Zurück...
  • Seite 68 Sicherheitsschilder Projektor Bedienfeld Steuerungssystem. Filterabdeckung Der Filter verhindert das Eindringen von Staub und sonstigen Fremdkörpern in das Innere des Projektors. Entfernen Sie die Filterabdeckung, um den Luftfilter zu säubern. Fokusring Verwenden Sie den Fokusring, um das projizierte Bild scharf zu stellen. Vorderer IR- Drehen Sie den Fokusring, bis das Bild Empfänger...
  • Seite 69 Teilebezeichnungen Hinten MAUS VIDEO Hier können Sie ein USB- Dieser Anschluss nimmt Component- Mauskabel anschließen, um die Videosignale von einer Videoquelle auf. Computermausfunktionen zu steuern. Audioeingang 3, R / L RS232 Diese Stereo-Minibuchse kann neben dem Videoeingang verwendet werden. Dieser serielle Anschluss dient zur Steuerung des Projektors mit einem COMPONENT ,Y / Pb / Pr Computer oder sonstigem RS-232-...
  • Seite 70 Teilebezeichnungen Ein-/Ausschalten BETRIEBSANZEIGE Einschalten 1. Stellen Sie sicher, dass das Netzkabel richtig mit dem Projektor verbunden ist. 2. Die Betriebsanzeige leuchtet grün auf. 3. Drücken Sie den Stromschalter an dem Wechsel- Bedienfeld oder auf der Fernbedienung, um stromeingang den Projektor einzuschalten. Steckdose 4.

  • Seite 71: Einrichten

    Einrichten Anleitung zur Deckenmontage Bringen Sie die Aufhängung an den vier Aufhängungsbefestigungspunkten an, um den Projektor an eine Decke zu hängen. Spezielles Zubehör ist notwendig, um den Projektor an eine Decke zu hängen. Bitte wenden Sie sich dafür an Ihren Händler. Max.
  • Seite 72 Einrichten Einstellen der Höhe des Projektionsbildes Verwenden Sie den verstellbaren Fuß vorne an dem Projektor, um die Höhe des projizierten Bildes einzustellen. Halten Sie den Projektor fest und drücken VORSICHT den Fußverstellknopf, um den vorderen verstellbaren Fuß zu entriegeln. * Durch den vorderen verstellbaren Fuß kann Stellen Sie die Frontseite des Projektors in ein Winkel von 0 bis zu 8,5 Grad erzielt die gewünschte Höhe.
  • Seite 73 Einrichten Vornehmen der Verbindungen Laptop- oder Desktop-Computer MOUSE RS-232 AUDIO OUT VGA OUT DVI OUT AUDIO OUT VGA OUT RGB IN S-VIDEO OUT Pb/Cb Pr/Cr AUDIO IN VIDEO OUT AUDIO OUT (L)&(R) Stellen Sie vor dem Beginn sicher, dass der Projektor sowie Computer ausgeschaltet ist. Das Computerkabel anschließen Verbinden Sie ein Ende des Computerkabels mit dem Anschluss RGB IN am Projektor.
  • Seite 74 Netzwerksteuerungsanwendung HINWEIS: Die Netzwerksteuerungsanwendung ist eine optionale Funktion und unterstützt nur das stattet ist. Modell, das mit einem RJ45 LAN-Anschluss ausge Den zu steuernden Projektor bzw. die Projektoren registrieren:  Die "automatische" Suchfunktion kann leicht die Projektoren finden. Nach dem Eintragen in die Arbeitsgruppe können Sie beginnen, den Projektor zu steuern.  D en Projektor (bzw.

  • Seite 75: Wartung Des Projektors

    Wartung des Projektors Luftfilter Wenn eine Warnung erscheint, die Sie an die Reinigung des Luftfilters erinnert, dann ersetzen Sie bitte den Filter so bald wie möglich durch einen neuen. Bitte prüfen und reinigen Sie regelmäßig den Luftfilter. Auswechseln des Luftfilters Wenn die Filterbenutzungszeit die festgelegte Zeit erreicht, dann wird eine Warnmeldung angezeigt, um Sie daran zu erinnern, den Filter durch einen neuen zu ersetzen.
  • Seite 76 Wartung des Projektors Lampe 1. Wenn der Projektor kurz zuvor ausgeschaltet wurde, dann trennen Sie bitte das Netzkabel vom Netz und warten für mindestens 60 Minuten, bevor Sie beginnen, die Lampe auszuwechseln. 2. Falls der Projektor an der Decke befestigt ist, wenden Sie sich bitte an Ihren Händler, um die Lampe auszuwechseln.
  • Seite 77 Anhang Erscheinung 137.8 67.8 360.3 137.8 110.9 31.09 261.3 187.5 Zurück...
