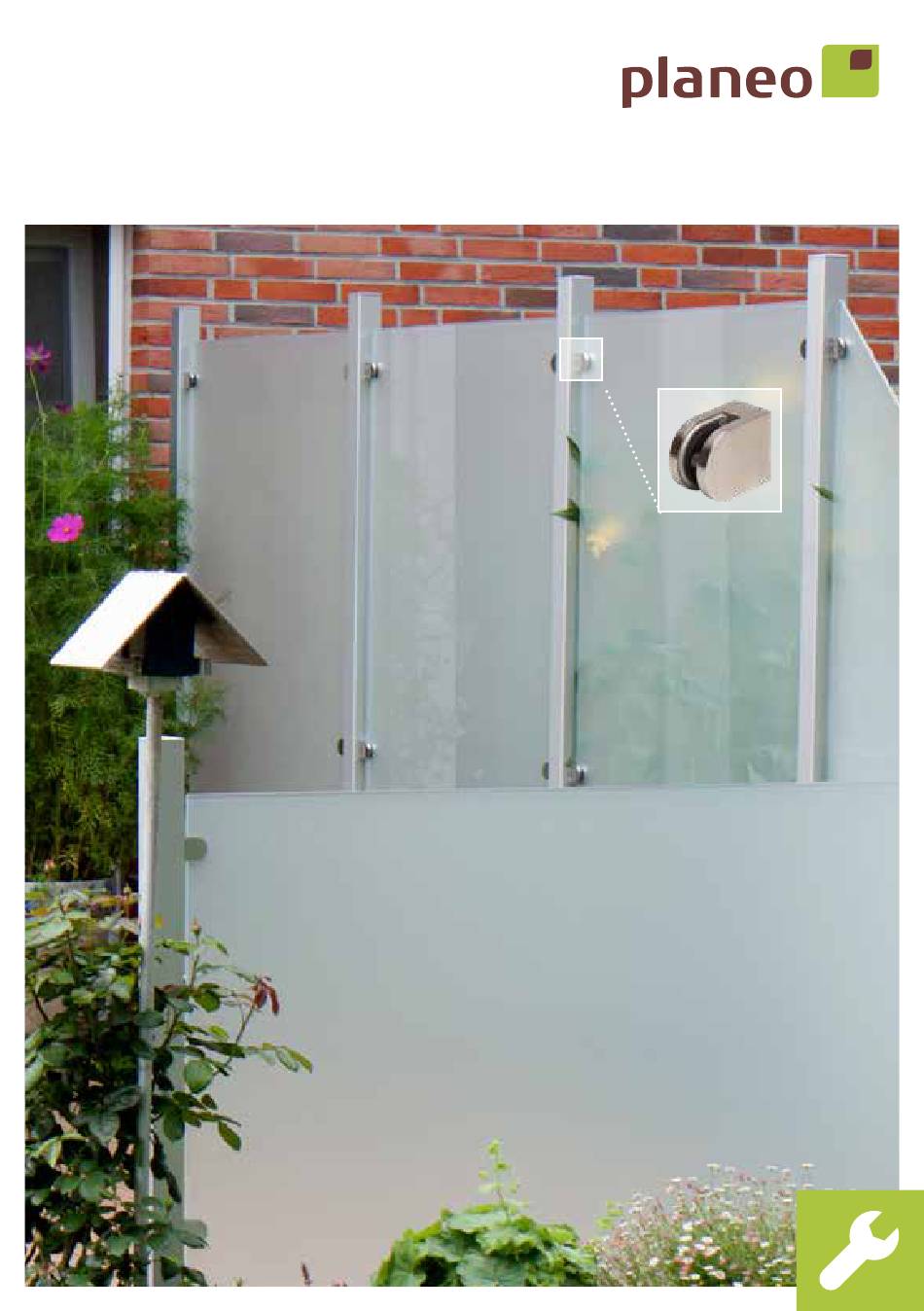

- Seite 1 Ambiente Montage- und Pflegeanleitung Klemmbacken-Befestigungen Klemmbacken- befestigung...
-
Seite 2: Werkzeuge & Materialien
Arbeitsmaterialien bereit liegen. • Kreuzschlitz-Schraubendreher Diese Anleitung wurde nach bestem Wissen er- • Innensechskantschlüssel SW4 stellt. Die Firma F & P GmbH planeo übernimmt • Wasserwaage • Maßband oder Zollstock keine Verantwortung/Gewährleistung für Schä- den, die durch Nichtbeachtung dieser Anleitung •... - Seite 3 Elementübersicht Ansicht Vorderseite Typ Senkrecht Typ Schräg 936 mm 936 mm 900 mm 900 mm Typ Waagerecht 1836 mm...
- Seite 4 1 | Nach der Planung des Zaunverlaufs diesen mittels einer Richtschnur und Holzpfosten fest- legen. Hierbei unbedingt den Höhenverlauf des Geländes berücksichtigen! Das Ausheben der Löcher für die Zaunpfosten erfolgt mit einem Spaten oder Ähnlichem. Die Löcher ca. 300 x 300 mm groß und je nach Boden- beschaffenheit mindestens 500 mm tief anlegen! Pfosten Pfosten...
- Seite 5 3 | Die Pfosten mit Holzleisten und Schraubzwin- 4 | Fertig- oder Estrichbeton in erdfeuchtem gen zum nachfolgenden Einbetonieren abstützen. Zustand in die Erdlöcher füllen. Den Beton mit Zwischen Schraubzwinge und Kunststoffoberflä- einem Kantholz verdichten! Zwischendurch im- che kleine Hölzer legen, um Kratzer zu vermei- mer wieder den korrekten Stand der Pfosten kon- den! Nochmalige Kontrolle des korrekten Pfo- trollieren! Abschließend verbliebende Betonreste...
- Seite 6 Edelstahlklemmbacken markiert. Die Mon- Löcher mit einem Durchmesser von Ø 5,5 mm tagehöhen sind der Übersichtszeichnung der bohren. planeo Premo Elemente zu entnehmen. Achtung! Die hier angegebenen Höhen beziehen sich auf die Mitte der Befestigungsbohrung der Klemmbacke! Klemmplatte...
- Seite 7 11 | Nach der Befestigung der Klemmplatten die 12 | Die Befestigung und Klemmung der Ele- Elemente montieren. Hierbei ist Vorsicht gebo- mente erfolgt durch Aufschrauben des Grundkör- ten - Bruchgefahr! Zur Absicherung des Elements pers mit je zwei Innensechskantschrauben auf die zwei 30 mm starke Hölzer unterlegen! Klemmplatte.
