Reichelt V3 Bedienungsanleitung

Bedienungsanleitung
3CH 12-24V 4A
Zusammenfassung
● 3 Kanal, Mini Controller mit konstanter Ausgangsspannung.
● Voreinstellung als RGB Controller. Mit RGB Fernbedienungen zu verwenden. Statische und dynamische Farben.
● Kann ebenfalls für CCT (Farbtemperatureinstellung) und Single Color (Dimmen) Anwendungen verwendet werden.
● Volle Kompatibilität mit verschiedenen Single-, Dual Color und RGB Fernbedienungen.
● Sanftes dimmen und Umschalten ohne jegliches Flackern/ Flimmern.
● Bei steuerung von RGB Beleuchtung, verfügt der Controller über 30 Modis, inklusive statischer Farben,
Jump-, Blinklicht oder langsamen Farbwechsel, einstellbarer Geschwindigkeit und Helligkeit.
● Verfügt über 2.4GHz Funk Technologie. Es können bis zu 10 Fernbedienungen verbunden werden.
● Die Steuerung ist über Wlan, mittels einer App, die unter IOS oder Android installiert wurde, in Kombination mit
einem WiFi-Modul, möglich.
● Der Benutzer kann eigene RGB Farbwechselmodis in den erweiterten Einstellungen des Apps erstellen.

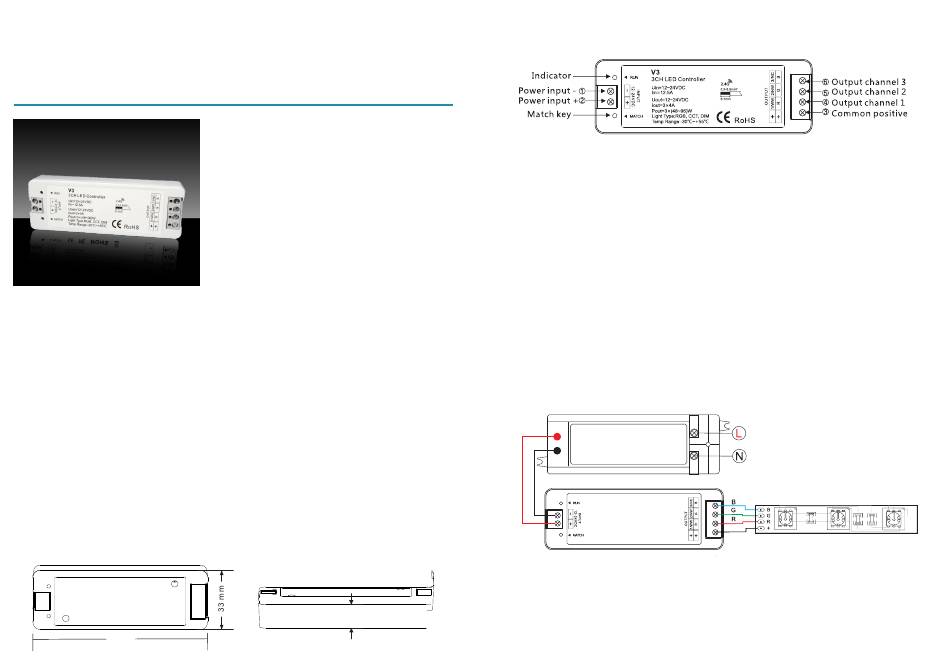

Abmessungen
97mm
RF 2.4G Empfänger
Technische Daten
● Eingangsspannung: 12-24VDC
● Ausgang: PWM Konstantspannung
● Ausgangsstrom : 3CH, 4A/CH
● Ausgangsleistung: 144-288W
● Graustufen: 4096/CH
● Dimmbereich: 0-100%
● Reichweite: 30m
● Betriebstemperatur: -30°C~55°C
● Abmessungen: L97×B33×H18mm
● Netto Gewicht: 38g
18 mm
Spezifikationen
● Verwendung als RGB Controller, Anschlüsse:
③ Plus Pol, ④rotes Licht, ⑤grünes Licht, ⑥blaues Licht.
● Verwendeung als Farbtemperatur Controller, Anschlüsse:
③ Plus Pol, ④ warmweißes Licht ⑤Kaltweißes Licht
● Verwendet als Dimmer, Anschlüsse
③Plus Pol, ④/⑤/⑥ Minus Pole
Verbindung herstellen:
V3 Empfänger verbindet sich mit allen Typen von Einzel- oder Mehrzonen 2.4G RF Controllern.
Nach der Verbindung mit mehrfarbigen RF Controller, bekommt der Empfänger die gleiche Farbe wie der
Controller.
1. Match: Drücken Sie kurz die match Taste, innerhalb von 5s drücken Sie die on/off oder Zonen Taste.
2 . Löschen: halten Sie die match Taste gedrückt um alle Eisntellungen zu löschen.
3. Mehrzonen Controller: vverwenden Sie nu die Zonen Taste um die jeweilige Zone zu programmieren.
Schaltpläne
V3 für RGB
Power Supply
12-24VDC
Constant Voltage
V3
LED Netzteil Spannung und Stärke:
12V Leuchtmittel, 12V Betriebsspannung, maximale Belastbarkeit: 144W
24V Leuchtmittel, 24V Betriebsspannung, maximale Belastbarkeit: 288W
AC110-230V
RGB LED strip
V+
