Vision & Control LDLF60x540-W5K7/24V Gebrauchsanleitung
Diffuse led-linienbeleuchtung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Vision & Control LDLF60x540-W5K7/24V
Inhaltszusammenfassung für Vision & Control LDLF60x540-W5K7/24V

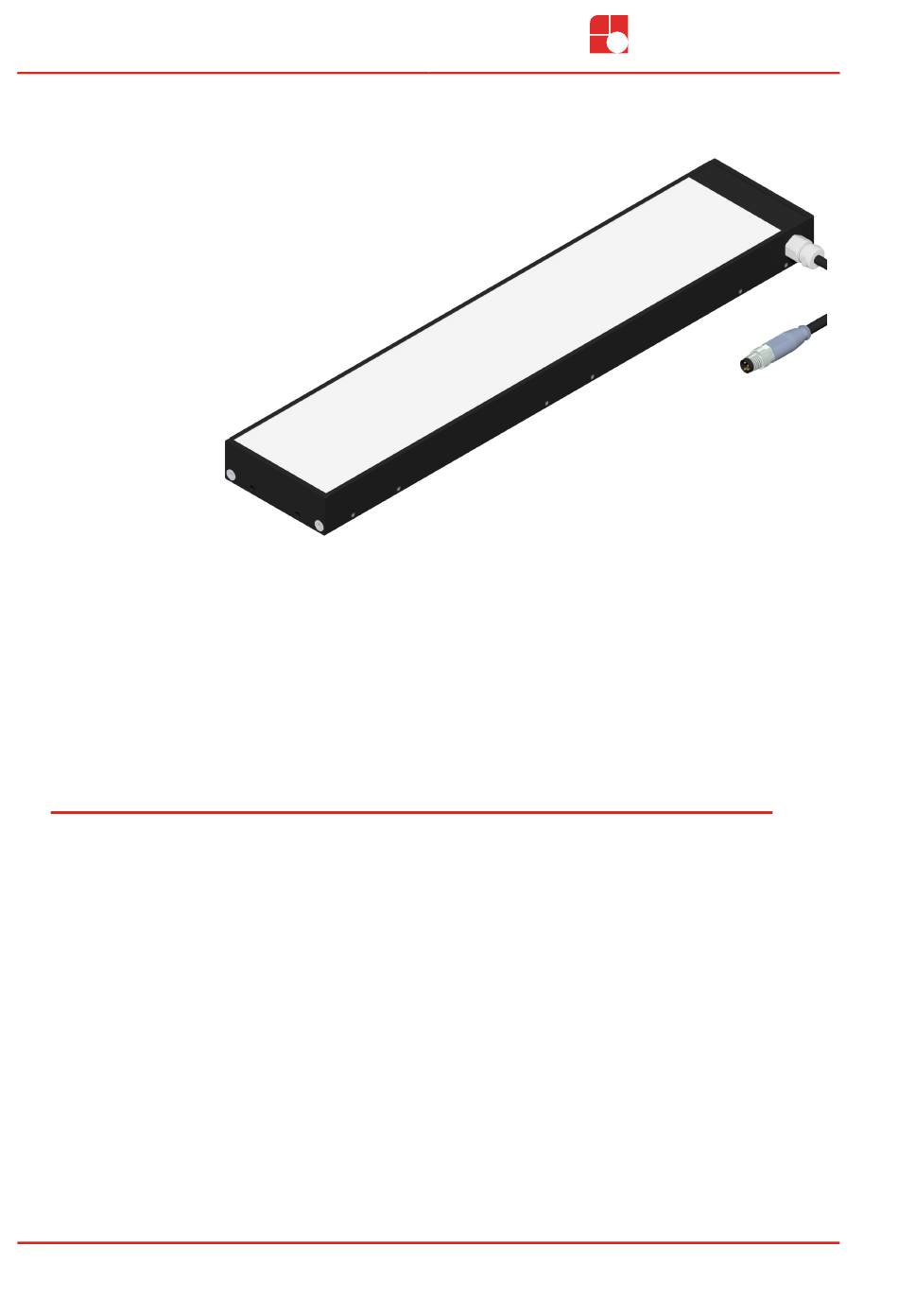

- Seite 1 VISION & CONTROL Gebrauchsanleitung Gebrauchsanleitung LDLF60x540-W5K7/24V LDLF60x540-W5K7/24V Diffuse LED-Linienbeleuchtung, Diffuse LED-Linienbeleuchtung, Leuchtfarbe: Weiß - 5700 K Leuchtfarbe: Weiß - 5700 K 999.995.684.10-de-1.0 © Vision & Control GmbH 2019...
- Seite 2 Impressum Herausgeber / Hersteller Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Telefax: +49 (0) 3681 7974-33 www.vision-control.com Dokumentenname 999.995.684.10-de-1.0 Erstausgabedatum 26.04.2019 Änderungsdatum 30.07.2019 Copyright © Vision & Control GmbH 2019 Urheberrecht Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 3 Gültigkeit Die vorliegende Gebrauchsanleitung hat Gültigkeit für folgendes Gerät: Gerät Bestell-Nr. LDLF60x540-W5K7/24V 1-47-353 Produktidentifikation Bezeichnung Beschreibung LDLF Diffuse LED-Linienbeleuchtung 60x540 Abmessung Lichtaustrittsfläche: 60 mm x 540 mm W5K7 Farbtemperatur: Weiß - 5700 K 24 V DC Betriebsspannung, mit integriertem Beleuchtungscontroller...
-
Seite 4: Inhaltsverzeichnis
LDLF60x540-W5K7/24V Inhaltsverzeichnis INHALTSVERZEICHNIS 1 Informationen zur Gebrauchsanleitung............6 1.1 Bestimmungsgemäße Verwendung..............6 1.2 Nicht bestimmungsgemäße Verwendung.............7 1.3 Qualifiziertes Personal..................7 1.4 Gewährleistung und Haftung................8 2 Sicherheit......................9 2.1 Darstellung von Sicherheitshinweisen............9 2.2 Sicherheit beim Umgang mit dem Gerät............10 3 Lieferumfang und Zubehör.................11 3.1 Lieferumfang....................11 3.2 Zubehör.......................11... - Seite 5 LDLF60x540-W5K7/24V © Vision & Control GmbH 2019 999.995.684.10-de-1.0...
-
Seite 6: Informationen Zur Gebrauchsanleitung
LDLF60x540-W5K7/24V Informationen zur Gebrauchsanleitung 1 INFORMATIONEN ZUR GEBRAUCHSANLEITUNG Diese Gebrauchsanleitung enthält technische Informationen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformationen entsprechend dem aktuellen Stand zur Drucklegung. Die Benutzung der Gebrauchsanleitung erleichtert es, das Gerät kennen zu lernen und Störungen durch unsachgemäße Bedienung zu vermeiden. -
Seite 7: Nicht Bestimmungsgemäße Verwendung
LDLF60x540-W5K7/24V Informationen zur Gebrauchsanleitung 1.2 Nicht bestimmungsgemäße Verwendung Jede nicht bestimmungsgemäße Verwendung und alle nicht in dieser Gebrauchsanleitung beschriebenen Einsätze des Geräts sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers. Vernünftigerweise vorhersehbare Fehlanwendungen sind: • Nichtbeachten der Gebrauchsanleitung, • Fehlbedienung, •... -
Seite 8: Gewährleistung Und Haftung
LDLF60x540-W5K7/24V Informationen zur Gebrauchsanleitung 1.4 Gewährleistung und Haftung Der Inhalt dieses Dokumentes wurde sorgfältig geprüft und entspricht dem aktuellen Stand zum Zeitpunkt der Veröffentlichung. Der Hersteller haftet jedoch nicht für eventuelle Schäden, die sich aus der Anwendung dieser Ausgabe ergeben und lehnt jegliche daraus abgeleitete Gewährleistung ab. -
Seite 9: Sicherheit
LDLF60x540-W5K7/24V Sicherheit 2 SICHERHEIT 2.1 Darstellung von Sicherheitshinweisen Sicherheitshinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. Die Gefahr und deren Ursache werden beschrieben und anschließend Maßnahmen zur Vermeidung anzunehmender Folgen der Gefahr genannt. Diese Maßnahmen sind einzuhalten. -
Seite 10: Sicherheit Beim Umgang Mit Dem Gerät
LDLF60x540-W5K7/24V Sicherheit 2.2 Sicherheit beim Umgang mit dem Gerät Lesen Sie die folgenden Sicherheitshinweise sorgfältig und vollständig. Befolgen Sie die Hinweise zu Ihrer eigenen Sicherheit und für die Sicherheit anderer Personen. Auf Gefahren, die über die Sicherheitshinweise hinausgehen, wird in dieser Gebrauchsanleitung an den betreffenden Stellen gesondert hingewiesen. -
Seite 11: Lieferumfang Und Zubehör
LDLF60x540-W5K7/24V Lieferumfang und Zubehör 3 LIEFERUMFANG UND ZUBEHÖR 3.1 Lieferumfang Bezeichnung Anzahl Gerät LDLF60x540-W5K7/24V Gebrauchsanleitung LDLF60x540-W5K7/24V 3.2 Zubehör Anschlusskabel M8, 4-polig mit offenem Kabelende Bezeichnung Beschreibung Bestell-Nr. Kabel mit Buchse M8, Anschlusskabel mit 4-poliger 1-11-611 4pol, gerade, 1 m M8 Buchse und offenem Kabelende mit Aderendhülsen, 4 x 0,5 PUR,... -
Seite 12: Gerätebeschreibung
LDLF60x540-W5K7/24V Gerätebeschreibung 4 GERÄTEBESCHREIBUNG 4.1 Geräteansichten Abb. 1: Geräteansicht Lichtaustrittsfläche 2 x M3 Montagebohrung, Tiefe 10,5 mm (beidseitig) 6 x M3 Montagebohrung, Tiefe 4,5 mm (beidseitig) Gehäuse Anschlusskabel mit 4-poligem M8-Stecker 999.995.684.10-de-1.0 © Vision & Control GmbH 2019... -
Seite 13: Hinweise Auf Dem Gerät
LDLF60x540-W5K7/24V Gerätebeschreibung 4.2 Hinweise auf dem Gerät Auf dem Gerät befinden sich folgende Hinweise: Typenschild Type: XXXXXXXXXXX No.: XXXXXXXX Abb. 2: Typenschild Gerätebezeichnung Herstellerinformation Seriennummer © Vision & Control GmbH 2019 999.995.684.10-de-1.0... -
Seite 14: Technische Daten
LDLF60x540-W5K7/24V Technische Daten 5 TECHNISCHE DATEN 5.1 Allgemeine Parameter Parameter Eigenschaft Gehäusematerial Aluminium, schwarz eloxiert Optisches Material PMMA Abmessung Gehäuse 66 mm x 562 mm x 22 mm (ohne Stecker) Abmessung Lichtaustrittsöffnung 60 mm x 540 mm Gewicht 955 g... - Seite 15 LDLF60x540-W5K7/24V Technische Daten Anschlusskabel Parameter Eigenschaft Länge 150 mm Kabeldurchmesser 5,0 mm Aderquerschnitt 4 x 0,5 mm² Material Mantel Schleppkettentauglich Biegeradius Kabel fest min. 5 x Kabeldurchmesser Biegeradius Kabel bewegt min. 10 x Kabeldurchmesser Biegezyklen min 4 Mio. Robotertauglich nein...
-
Seite 16: Elektrische Parameter
LDLF60x540-W5K7/24V Technische Daten 5.2 Elektrische Parameter Parameter Betriebsspannung U 18 V 24 V 30 V Leistungsaufnahme bei U = 24 V DC 25,6 W Schalteingang Eingangsspannung OFF 2,7 V ON/OFF Eingangsstrom OFF 0 mA 2 mA Eingangsspannung ON 3,7 V... -
Seite 17: Lichttechnische Parameter
LDLF60x540-W5K7/24V Technische Daten 5.3 Lichttechnische Parameter Parameter Farbtemperatur 5.700 K Farbort x = 0,33 y = 0,34 Schaltbarer Dauerbetrieb Strahldichte 45 W/(m²sr) Spektrale Emission Wellenlänge [nm] Abb. 3: Spektrale Emission © Vision & Control GmbH 2019 999.995.684.10-de-1.0... -
Seite 18: Bedingungen Für Betrieb, Lagerung Und Transport
LDLF60x540-W5K7/24V Technische Daten 5.4 Bedingungen für Betrieb, Lagerung und Transport Halten Sie bei Transport und Lagerung des Gerätes die angegebenen Umgebungsbedingungen ein. Beachten Sie für das Zubehör sowie angeschlossene Geräte und Komponenten die spezifischen Angaben in den dazugehörenden Gebrauchsanleitungen. Umgebungsbedingungen... -
Seite 19: Technische Zeichnung
LDLF60x540-W5K7/24V Technische Daten 5.5 Technische Zeichnung 18,5 217,5 217,5 18,5 12 x M3 - Tiefe 5,5 18,5 217,5 217,5 18,5 6 x M3 - Tiefe 4,5 (beidseitig) M8-Steckverbinder 15,5 (beidseitig) 13,5 2 x M3 - Tiefe 10,5 Lichtaustrittsfläche Abb. 4: Technische Zeichnung (Angaben in mm) ©... -
Seite 20: Inbetriebnahme
LDLF60x540-W5K7/24V Inbetriebnahme 6 INBETRIEBNAHME 6.1 Entpacken 1. Pappe mit Gerät aus dem Karton heben. 2. Eingeschlagene Seiten auf der Unterseite der Pappe nach außen klappen. Folie lockert sich und bildet eine Einschubtasche. 3. Gerät aus Einschubtasche entnehmen. 4. Verpackungsmaterial entsorgen. -
Seite 21: Gerät Montieren
LDLF60x540-W5K7/24V Inbetriebnahme 6.2 Gerät montieren ACHTUNG Montage- und Anschlussarbeiten nur in abgeschaltetem und spannungslosem Zustand durchführen. Zur Montage des Gerätes befinden sich an den Seiten Gewindebohrungen. 12 x M3 Gewindebohrung an der Unterseite Maximale Einschraubtiefe: 5,5 mm 6 x M3 Gewindebohrung an beiden langen Seiten... -
Seite 22: Anschließen
LDLF60x540-W5K7/24V Inbetriebnahme 6.3 Anschließen ACHTUNG Montage- und Anschlussarbeiten nur in abgeschaltetem und spannungslosem Zustand durchführen. ACHTUNG Beschädigung der Kabel • Vorgegebene minimale Biegeradien einhalten. • Kabel immer mit einer Zugentlastung montieren. • Kabel entsprechend der Spezifikation (siehe Datenblatt) verwenden. 999.995.684.10-de-1.0... -
Seite 23: Anschlussbelegung
LDLF60x540-W5K7/24V Inbetriebnahme 6.3.1 Anschlussbelegung Schließen Sie das Gerät entsprechend der Anschlussbelegung mit Hilfe des M8 Anschlusssteckers elektrisch an. Anschlussbelegung Anschlussschema Abb. 5: M8 Stecker, 4-polig ON/OFF Aderfarbe Signal Beschreibung BN (braun) Betriebsspannung WH (weiß) Nicht verwenden BU (blau) Masse BK (schwarz) -
Seite 24: Betrieb
LDLF60x540-W5K7/24V Betrieb 7 BETRIEB VORSICHT Physiologische Effekte durch Blitzlichter • Arbeiten unter Blitzlichtern kann Effekte wie Kopfschmerzen, Übelkeit oder epileptische Anfälle verursachen. • Blickkontakt zu Blitzlichtern / Stroboskopen vermeiden. • Schutzbrille tragen. • Bei bekannt vorliegender Epilepsie nicht im Bereich von Blitzlichtern / Stroboskopen aufhalten oder arbeiten. -
Seite 25: Betriebsbereitschaft Herstellen
LDLF60x540-W5K7/24V Betrieb 7.1 Betriebsbereitschaft herstellen Das Gerät wird mit Anlegen der Betriebsspannung eingeschaltet. Das Gerät wird durch Trennen von der Betriebsspannungsversorgung ausgeschaltet. 7.2 Betriebsarten Der integrierte Controller unterstützt folgende Betriebsarten: • Dauerbetrieb • schaltbar Dauerbetrieb Dauerbetrieb Die Beleuchtung wird durch Setzen des ON/OFF Signals nach der Verzögerungszeit t... - Seite 26 LDLF60x540-W5K7/24V Betrieb Schaltverhalten schaltbarer Dauerbetrieb Dauerbetrieb Shutter Beleuchtung Schaltsignal Belichtungszeit der Kamera Einschaltdauer Verzögerungszeit Verzögerungszeit 150 µs Einschaltdauer 150 µs ∞ 999.995.684.10-de-1.0 © Vision & Control GmbH 2019...
-
Seite 27: Wartung Und Support
LDLF60x540-W5K7/24V Wartung und Support 8 WARTUNG UND SUPPORT 8.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gereinigt werden. Das Gehäuse kann unter den Bedingungen der angegebenen Schutzklasse gereinigt werden. Reinigungsmittel dürfen nicht direkt auf das Gehäuse aufgebracht werden und das Gehäuse darf nicht gebadet werden. -
Seite 28: Support
LDLF60x540-W5K7/24V Wartung und Support 8.2 Support Technischer Support Wenn Sie technische Fragen zu unseren Produkten haben, wenden Sie sich an unseren technischen Support. Wir stehen Ihnen gern zur Verfügung: Montag bis Donnerstag 8.00 - 17.00 Uhr und Freitag 8.00 - 15.00 Uhr. -
Seite 29: Entsorgung
LDLF60x540-W5K7/24V Entsorgung 9 ENTSORGUNG Gerät, Zubehör und Verpackungsmaterial müssen einer umweltgerechten Wiederverwertung zugeführt werden. Elektrogeräte und -werkzeuge nicht in den Hausmüll werfen! Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und deren Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten... -
Seite 30: Eu-Konformitätserklärung
D-98527 Suhl, Germany Bevollmächtigter: Dr. Jürgen Geffe, Geschäftsführer Wir, die Vision & Control GmbH Suhl, erklären, dass das nachfolgend beschriebene Produkt – Bezeichnung: LDLF60x540-W5K7/24V – Bestell-Nr.: 1-47-353 in Übereinstimmung mit folgenden Normen und normativen Dokumenten hergestellt wurde: • 2014/30/EU - Elektromagnetische Verträglichkeit (EMV-Richtlinie) •... - Seite 31 LDLF60x540-W5K7/24V © Vision & Control GmbH 2019 999.995.684.10-de-1.0...
- Seite 32 Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Telefax: +49 (0) 3681 7974-33 Vision & Control GmbH...
