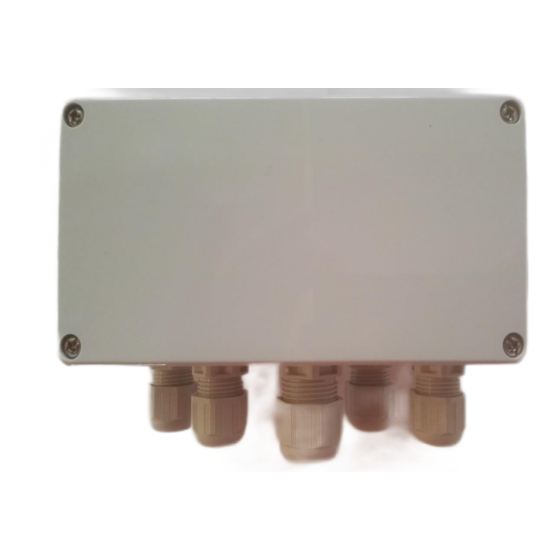

KGG Brandschutzsysteme VISION Compact Installationsanleitung
Quicklinks
Inhaltszusammenfassung für KGG Brandschutzsysteme VISION Compact

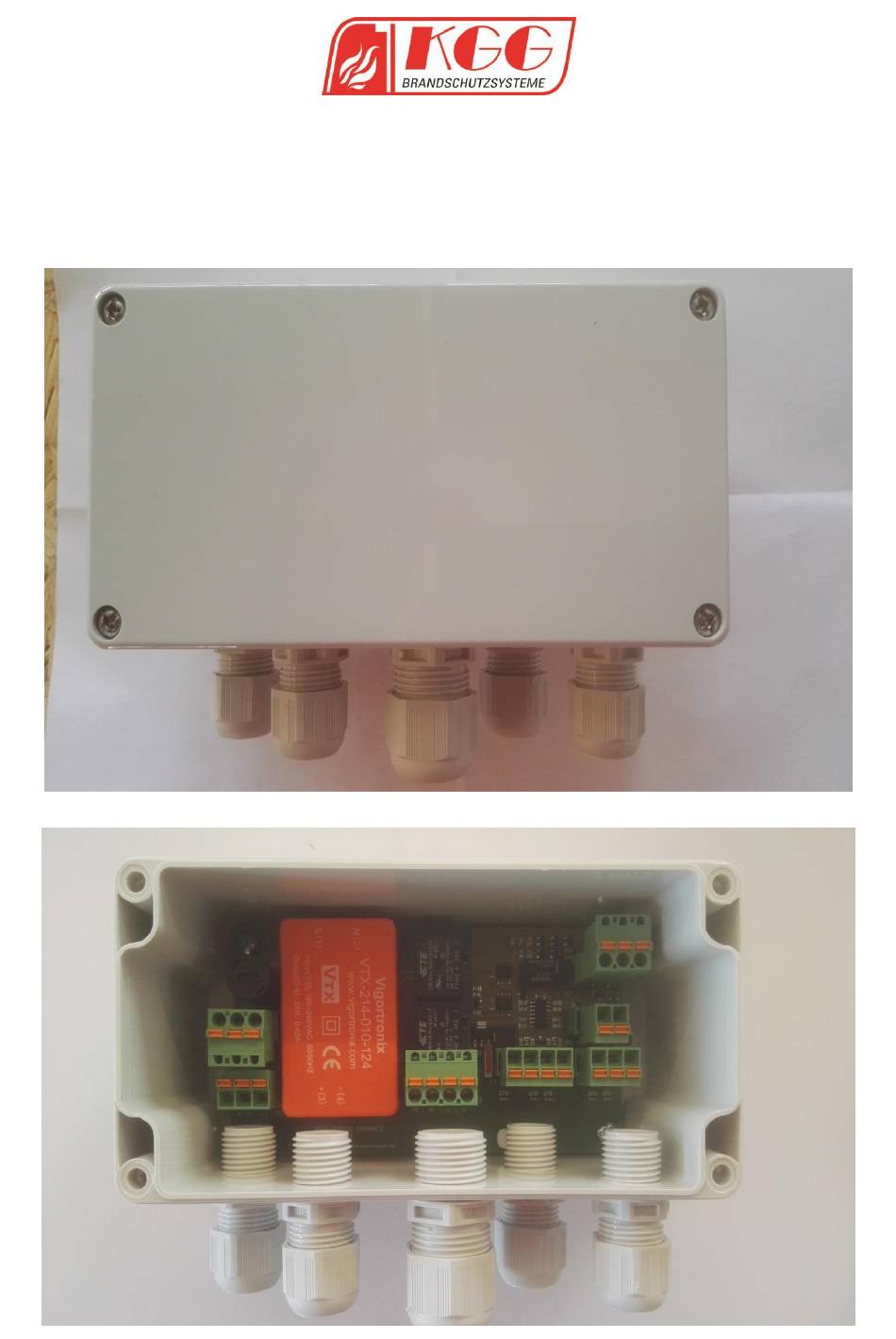

- Seite 1 Installationsanleitung VISION Compact...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Systeminformationen ....................3 Steckverbinder ..........................3 Standardleitungen ..........................3 Anschlusswerte ..........................3 Systemanschlüsse ...................... 4 Netzversorgung (bauseitig) ......................4 Motorische Öffnungshilfe ................... 4 Torkomponenten ......................4 Haftmagnete ............................. 4 Endschalter ............................5 Externer Handtaster ......................... 5 Übergeordnete Steuerungen ..................5 Brandmeldeanlage ...........................
-
Seite 3: Systeminformationen
Systeminformationen Steckverbinder Das Steuerungssystem verfügt über verschiedene Typen von Steckverbindern: X3 / X17 Leiterquerschnitt min.: 0,2 mm² Leiterquerschnitt max.: 2,5 mm² Standardleitungen Die unten sehend aufgeführten Leitungslängen sind bei der Installation zu berücksichtigen! Eine Reduzierung des Querschnittes bzw. die Überschreitung der Längenvorgabe, hat Spannungsverluste zur Folge, durch welche die fehlerfreie Funktion nicht mehr gewährleistet ist! Strombelastung bis 0,25 A 0,50 mm²... - Seite 4 Systemanschlüsse Netzversorgung (bauseitig) Klemmenbelegung: X1:N Eingang Bauseitige Versorgung X1:L1 Eingang Bauseitige Versorgung - 3~ 400 V AC / 1~ 230 V AC X1:L2 Eingang Bauseitige Versorgung - 3~ 400 V AC X1:L3 Eingang Bauseitige Versorgung - 3~ 400 V AC Motorische Öffnungshilfe Ansteuerung eines 230V Kondensatormotors incl.
- Seite 5 Endschalter Klemmenbelegung: X4:3 Ausgang 24 V DC Endschalter 1/ 2 - Versorgung X4:4 Ausgang 0 V DC Endschalter 1/ 2 - Versorgung ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Externer Handtaster Der Handtaster dient der optionalen Erweiterung zur Auslösung. Als Betätigungselement ist ein Schließer Kontakt zu verwenden. Sollte kein Handtaster installiert sein, so ist eine Brücke in der Steuerung zu installieren.
