Jung 3601 REG Produktdokumentation
  1. Anleitungen
  2. Marken
  3. Jung Anleitungen
  4. Antriebssysteme
  5. 3601 REG
  6. Produktdokumentation

Jung 3601 REG Produktdokumentation

Vorschau ausblenden Andere Handbücher für 3601 REG:

Quicklinks

Diese Anleitung herunterladen

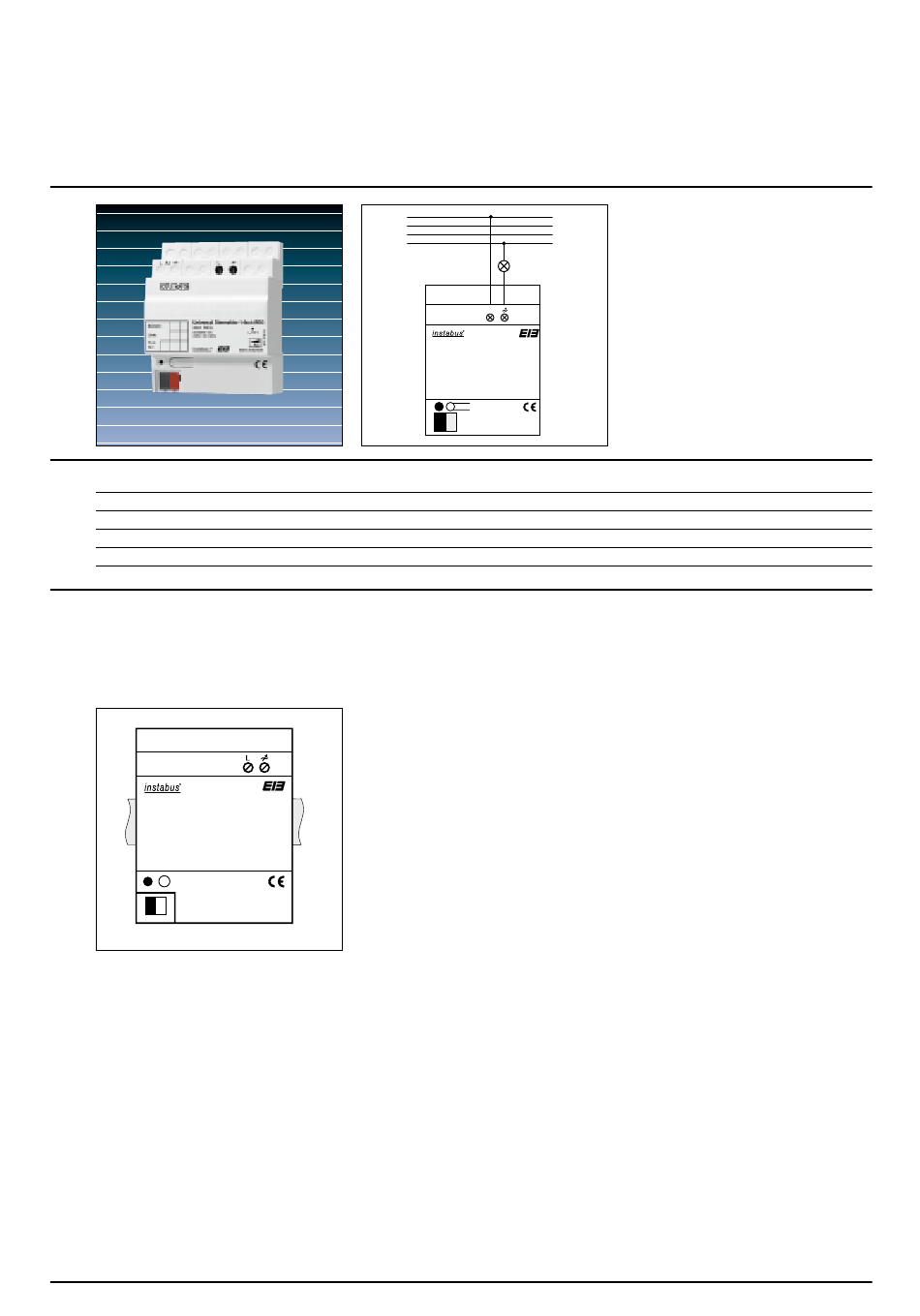

1
2
Universal Dimmaktor 1-fach kompakt
REG-Gehäuse 4 TE
ETS-Produktfamilie:
Produkttyp:
Funktionsbeschreibung:
3
Der Universal Dimmaktor 1-fach kompakt arbeitet nach dem Phasenan- oder -abschnittprinzip und ermöglicht das Schalten und Dimmen von
Glühlampen, HV-Halogenlampen sowie NV-Halogenlampen über konventionelle Trafos und Tronic-Trafos. Die Charakteristik der angeschlossenen
Last wird automatisch eingemessen und das geeignete Dimmverfahren eingestellt.
Darstellung:
L1
L2
L3
N
Beleuchtung
Dimmaktor 1-fach
Abmessungen:
Breite:
4 TE / 72 mm
Höhe:
90 mm
Tiefe:
58 mm
L
Art.-Nr.
3601 REG
Bedienelemente:
1 Programmiertaste
1 rote Programmier-LED
Aktor REG
369
loading

Verwandte Anleitungen für Jung 3601 REG

Inhaltszusammenfassung für Jung 3601 REG

  • Seite 1 Aktor REG Art.-Nr. Universal Dimmaktor 1-fach kompakt 3601 REG REG-Gehäuse 4 TE ETS-Produktfamilie: Beleuchtung Produkttyp: Dimmaktor 1-fach Funktionsbeschreibung: Der Universal Dimmaktor 1-fach kompakt arbeitet nach dem Phasenan- oder -abschnittprinzip und ermöglicht das Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie NV-Halogenlampen über konventionelle Trafos und Tronic-Trafos. Die Charakteristik der angeschlossenen Last wird automatisch eingemessen und das geeignete Dimmverfahren eingestellt.
  • Seite 2 Aktor REG Last Art.-Nr. Universal Dimmaktor 2-fach kompakt 3602 REG REG-Gehäuse 4 TE ETS-Produktfamilie: Beleuchtung Produkttyp: Dimmer Funktionsbeschreibung: Der Universal Dimmaktor 2-fach kompakt arbeitet nach dem Phasenan- oder -abschnittprinzip und ermöglicht das Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie NV-Halogenlampen über konventionelle Trafos und Tronic-Trafos. Die Charakteristik der angeschlossenen Last wird automatisch eingemessen und das geeignete Dimmverfahren eingestellt.
  • Seite 3 Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Technische Daten: Versorgung instabus EIB Spannung: 24 V DC (+6 V / –4 V) Leistungsaufnahme: typ. 150 mW Anschluss: instabus Anschluss- und Abzweigklemme Versorgung extern Spannung: Über angeschlossenen Außenleiter (Zweileiter-Technik) Anschluss: Schraubklemmen: 1,5 – 4 mm eindrähtig...
  • Seite 4 Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Anschlussbeispiele Bemerkungen zur Hardware: Im Dimmer ist ein Kurzschluss- und Übertemperaturschutz integriert (separat für jeden Kanal). Bei Kurzschluss erfolgt eine Abschaltung der Last nach 7 s bei Phasenabschnittbetrieb (kapazitive und ohmsche Lasten) und nach 100 ms bei Phasenanschnittbetrieb (induktive Lasten).
  • Seite 5 Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Applikationen Art.-Nr. 3601 REG: Kurzbeschreibung: Name: Version: Dimmen mit Zeitfunktionen, Rückmeldung, Sperren Dimmen 301701 Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte: Stellgrößen: Objekt: Name: Funktion: Typ: Flag: Ausgang Schalten 1 Bit...
  • Seite 6 Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Applikationen Art.-Nr. 3602 REG: Kurzbeschreibung: Name: Version: Dimmen mit Zeitfunktionen, Rückmeldung, Sperren Dimmen 301501 Anzahl der Adressen (max.): Anzahl der Zuordnungen (max.): Kommunikationsobjekte: Objekt: Name: Funktion: Typ: Flag: Ausgang 1 Schalten 1 Bit...
  • Seite 7 Universal-Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Funktionsschaltbild (z.B. für Ausgang 1) * Über das Objekt 14 kann ein Kurzschluss und über Objekt 16 kann ein Lastausfall gemeldet werden.
  • Seite 8 Universal-Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Parameter: Beschreibung: Werte: Kommentar: Ausgang 1 Grundhelligkeit (Helligkeitswert = 1) Stufe 1 Anpassung der Grundhelligkeit (niedrigste Dimm- (abhängig vom Leuchtmittel) Stufe 2 stufe) an die örtlichen Gegebenheiten. Stufe 3 (Glühlampen) Stufe 1 weist die dunkelste Grundhelligkeit auf.
  • Seite 9 Universal-Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Parameter: Beschreibung: Werte: Kommentar: Sperrfunktion? Der Dimmaktor kann über den Bus gesperrt NEIN werden, d.h. während einer aktiven Sperre bleibt ein eingestellter Helligkeitswert konstant. Legt fest, ob die Sperrfunktion freigegeben werden soll. Lichtszenen?
  • Seite 10 Universal-Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Parameter: Beschreibung: Werte: Kommentar: Soft-AUS-Zeit für eine Dimmstufe 0,5 ms; 8 ms: 130 ms; Einstellung für ein verlangsamtes Ausschalten: Basis 2,1 s; 33 s Abdimmen bis zum Ausschalten (nicht nachtrigger- bar). t3 – t2: Zeit für Soft-AUS...
  • Seite 11 Universal-Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Parameter: Beschreibung: Werte: Kommentar: Helligkeit am Ende der Sperrung Bestimmt, welcher Helligkeitswert am Ende der Grundhelligkeit Sperrung eingestellt wird. 10%; 20 %; 30%; 40 %; 50 %; 60 %; 70 %; 80 %; 90 % Bei der Einstellung „keine Aktion"...
  • Seite 12 Universal-Dimmaktoren Art.-Nr. 3601 REG und 3602 REG Bemerkungen zur Software: • Um alle Parameter bearbeiten zu können, muss der Zugriff auf „Voller Zugriff" in der ETS eingestellt sein! • Sperrfunktion Der Dimmaktor kann über den Bus gesperrt werden, so dass der eingestellte Helligkeitswert während einer aktiven Sperrung konstant bleibt.
