Inhaltszusammenfassung für Joy-it ARD MEGA2560R3

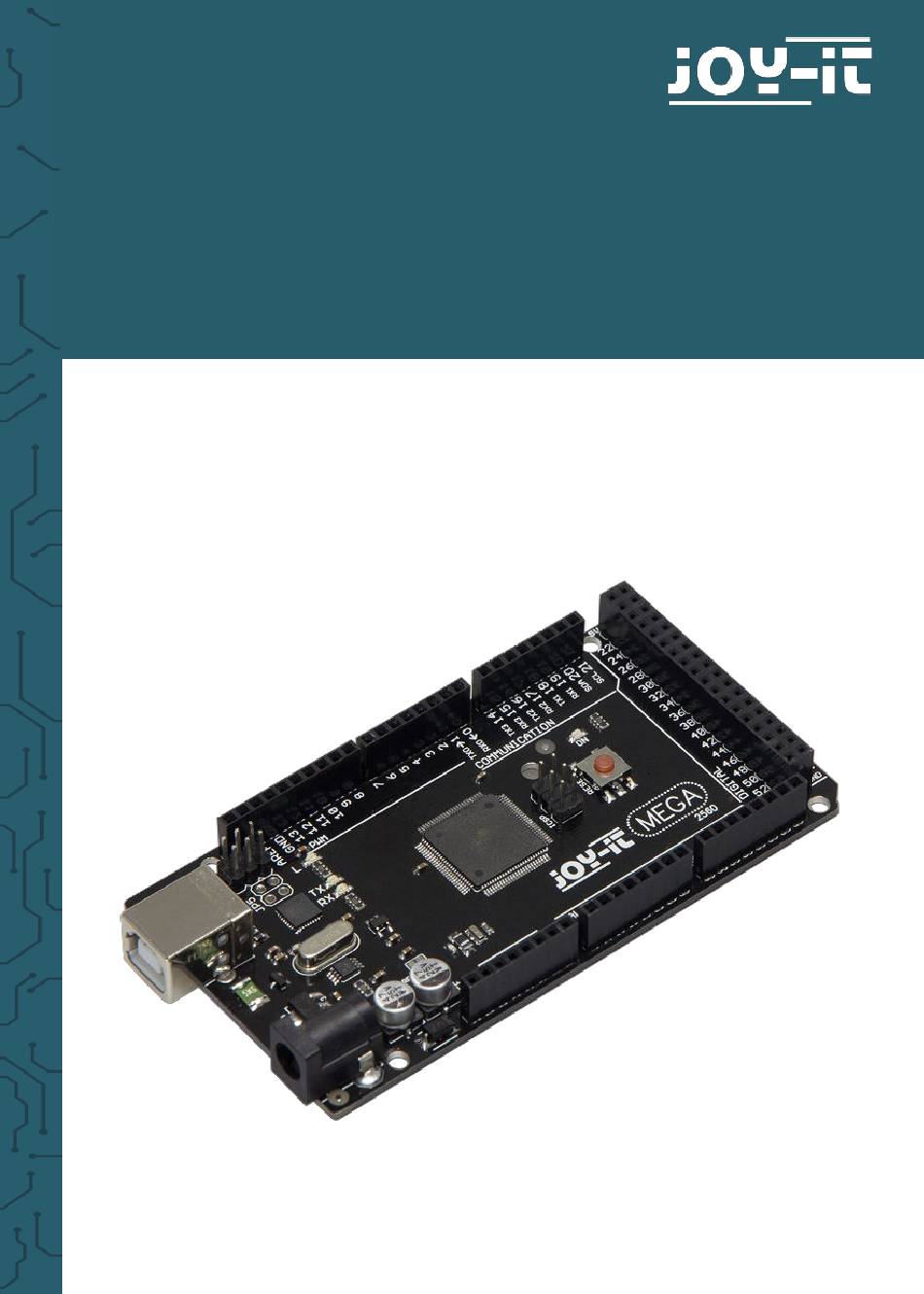

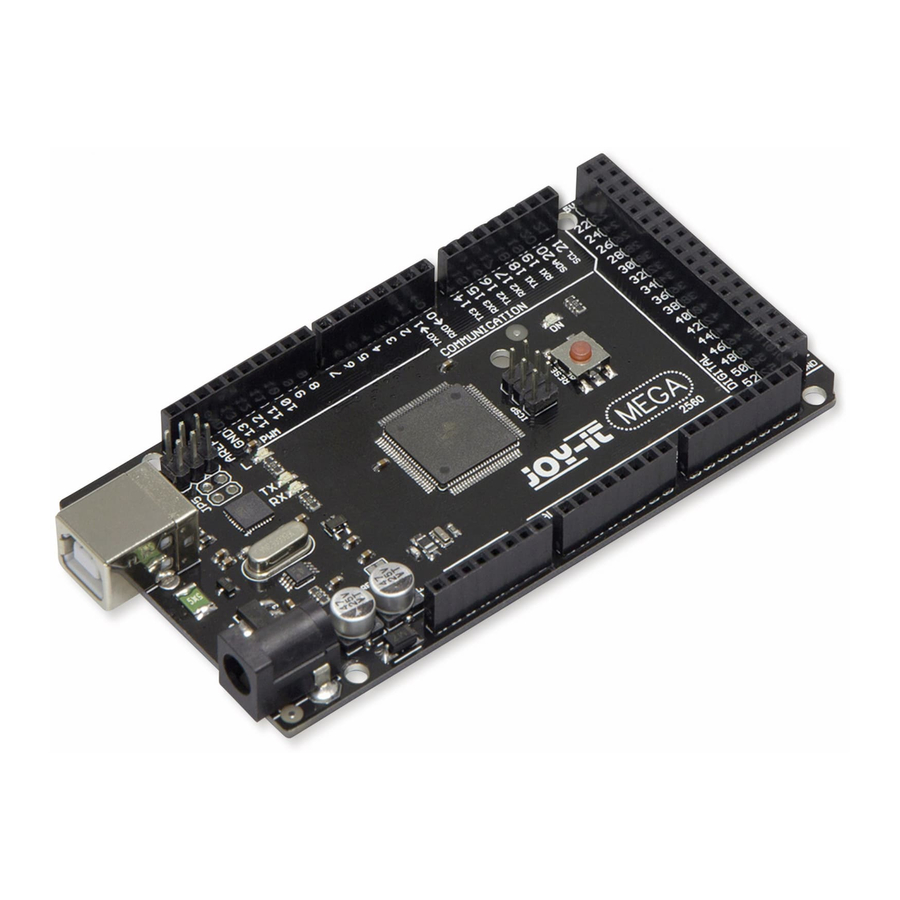

- Seite 1 ARD_MEGA2560R3 (Arduino Mega 2560-kompatibler Mikrokontroller, kein Original Arduino) Bedienungsanleitung...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Joy-IT Pro- dukt entschieden haben. Unser Board ist ein hochwertiger Nachbau und kompatibel mit dem Arduino Mega 2560, es handelt sich aber ausdrücklich nicht um einen Original Ardui- no. Das Mega Board ist das richtige Mikro- controller–Board für die, die schnell und...
-
Seite 3: Technische Daten
1. TECHNISCHE DATEN Mikrocontroller ATmega2560 Eingangsspannung 7 - 12 V Eingangsspannung 6 - 20 V Digitale IO 54, davon 14 PWM Analoge IO DC current IO 20 mA DC current 3,3 V 50 mA Speicher 256 KB (8 KB für Bootlader) SRAM 8 KB EEPROM... -
Seite 4: Anschlussbelegung
2. ANSCHLUSSBELEGUNG 16 MHz USB-B Span- Quarz PORT nungs- Spannungs ATmega16U2 eingang ICSP f. USB PIN 13 LED AREF IOREF RESET Energie- PWM- versor- Schnitt- gung stellen Kommuni- Analog- kationschnit Eingän- t-stellen Digitale I/O Pins... -
Seite 5: Software-Installation
3. SOFTWARE-INSTALLATION Damit man mit der Programmierung des Joy-IT ARD_Mega2560R3 beginnen kann, muss vorab auf dem Computer, der für das Programmieren ver- wendet wird, eine Entwicklungsumgebung und die Treiber für das zugehörige Betriebsystem instal- liert werden. Als Entwicklungsumgebung bietet sich die Arduino IDE an, die von dem Arduino Hersteller als OpenSource Software unter der GPLv2 veröffent-... -
Seite 6: Software-Einrichtung
4. SOFTWARE-EINRICHTUNG Nach der Installation der Software, muss das entsprechende Mikrocontroller-Board Programmierumgebung eingerichtet werden. Hierzu befolgen Sie die folgenden zwei Schritte. 1. Unter [Werkzeuge->Board] muss „Arduino/ Genuino Mega or Mega 2560“ ausgewählt werden 2. Unter [Werkzeuge -> Port] wählen Sie dann den Port aus, der mit „(Arduino/Genuino Mega or Mega 2560)“... -
Seite 7: Konformitätserklärung
5. KONFORMITÄTSERKLÄRUNG Artikelbezeichnung: ARD_Mega2560R3 Beschreibung: Mikrocontroller-Board Verwendungszweck: Versuchsaufbauten/ Prototypen Hiermit erklärt der Hersteller, die Simac Electronics GmbH Pascalstr. 8 D-47506 Neukirchen-Vluyn dass das Produkt „ARD_Mega2560R3“ bei bestimmungsge- mäßer Verwendung die grundlegenden Anforderungen der folgenden Richtlinien erfüllt: 2004/ 108/EG (EMV) & 2011/65/EU (Rohs) Die nachfolgend aufgeführten Normen wurden zur Beurtei- lung des Gerätes angewandt: EN 61326-1: 2006 elektrische Ausrüstung für Mess-, Regel-... -
Seite 8: Sonstige Informationen
6. SONSTIGE INFORMATIONEN Unsere Informations- und Rücknahme- pflichten nach dem Elektrogesetz (ElektroG) Symbol auf Elektro- und Elektronikge- räten: Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Haus- müll gehören. Sie müssen die Altgeräte an einer Erfas- sungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu tren- nen. - Seite 9 Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmateri- al haben oder kein eigenes nutzen möchten...
- Seite 10 Empfohlenes Zubehör: Joy-IT SensorKit Umfangreiches Sensor Set mit 40 Sensoren inklusive Analog-Digitalkonverter und Spannungs- wandler • Hochwertige, zuverlässige Sensoren • Universell einsetzbar • inklusive detaillierter Beschreibung mit Programmierbeispielen für Arduino und Raspberry PI www.joy-it.net Simac Electronics GmbH Pascalstr. 8, 47506 Neukirchen-Vluyn...
