NTI MA305FT Bedienungsanleitung

Sicherheitshinweise
Gewitter und Überspannungen
Die beiden Eingänge der MA305FT sind mit einen Eingangsschutz vor statischen Aufladungen mit je einem
ESD-Protector bis 8KV nach IEC 61000-4-2 Level 2 / max. 1ns geschützt. Darauf folgt ein weiterer integrierter
Feinschutz bis 4KV.
Haftungsausschluss - Bitte unbedingt beachten:
Der integrierte Überspannungsschutz stellt aber keinen vollwertigen Blitzschutz bei einem Direkteinschlag oder
Einschlag in nächster Nachbarschaft dar, da dabei sehr hohe Spannungen induziert werden können, die die
Antennenelektronik und/oder angeschlossene Geräte dennoch zerstören können. Daher ist eine für Haftung für
angeschlossene Geräte grundsätzlich ausgeschlossen.
Ebenso sind andere durch Überspannung oder durch hohe HF-Direkteinstrahlung (Sendeantennen etc.)
entstandene Schäden von der Garantie ausgeschlossen!
Bei Nichtbenutzung, Abwesenheit, Sendebetrieb oder Gewittergefahr sollten zudem angeschlossene Geräte
immer zur Vermeidung von Schäden von der Antennenleitung getrennt werden!
In der Nähe von starken Sendern bitte ebenso beachten:
In sehr seltenen Fällen können in unmittelbarer Nähe (Abstand wenige hundert Meter) zu sehr starken Sendern
Übersteuerungseffekte einstellen, die die Antennenelektronik und/oder den angeschlossenen Empfänger
pegelmäßig überlasten können. Das ist bei etwas mehr als -20dBm abgegebenen Ausgangspegel möglich. Dabei
können dann schwache Nutzsignale unterdrückt oder Phantomsignale erzeugt werden.
Da die MA300FT bis max. 300MHz empfängt, können auch Signale außerhalb des Kurzwellenbereichs zu solchen
negativen Effekten führen.
TECHNISCHE DATEN
Antennenteil:
Spannungsversorgung: 5 - 15V DC (max. 40mA; typ. 10mA) via Fernspeisung
Anschluss-Norm & Impedanz: BNC / 50 Ohm
Strahler-Anschlüsse: M6-Gewinde (Edelstahl)
Frequenzgang (-3dB) und nominale Verstärkung:
UKW-Bandstop off
9kHz - 300MHz & nom. 3dB Gain
UKW-Bandstop on
9kHz - 52MHz & nom. 3dB Gain
88 - 108MHz typ. -20dB Dämpfung
IP3: > typ. +30dBm (@7.00 & 7.20MHz)
IP2: > typ. +50dBm (@7.00 & 7.20MHz)
Grösse/Gewicht: 98 x 90 x 38mm / 0.12kg
DualPower Fernspeiseweiche CPI1500UNI:
Spannungsversorgung: max. 15V DC / max. 400mA strombegrenzt & verpolungssicher
Anschlüsse: 2.1mm DC-Hülsenbuchse (positiv innen); alternativ via USB über das optional
erhältlichen USB-Hohlstecker-Adapter Art: 00163-1
Grösse/Gewicht: 86 x 70 x 29mm / 0.09kg
Lieferumfang:
• MegActiv MA305FT
• Fernspeiseweiche CPI1500UNI
• 200mm langer flexibler Gummiwendelstrahler
Optinonal erhältlich: Für mobile Spannunsversorgung via USB: USB-Hohlstecker-Adapterkabel
(Artikelnummer 00163-1)
© 2020 • Änderungen vorbehalten bzw. jederzeit möglich. Keine Haftung für technische & orthographische Fehler.
Alle Beschreibungen dienen nur zur reinen Information und sind nicht als zugesicherte Eigenschaften zu verstehen.
Alle Warenzeichen anerkannt.
Ausgabe 08/2020
9kHz - max. 300MHz
Bedienungsanleitung
®
Herstellung: Rudolf Ille Nachrichtentechnik • www.nti-online.de
Vertrieb:
Bonito - Dennis Walter • Gerichtsweg 3 • D-29320 Hermannsburg • www.bonito.net

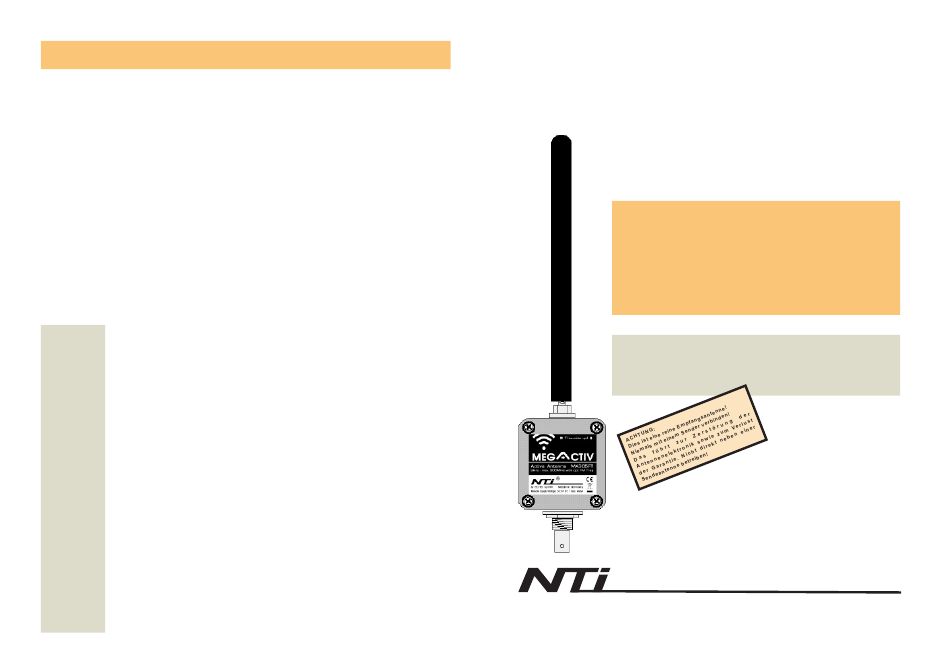

MA305FT
Active Antenna
& FM-Trap
Version V2.1
