ABNOX AFS-01 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für ABNOX AFS-01

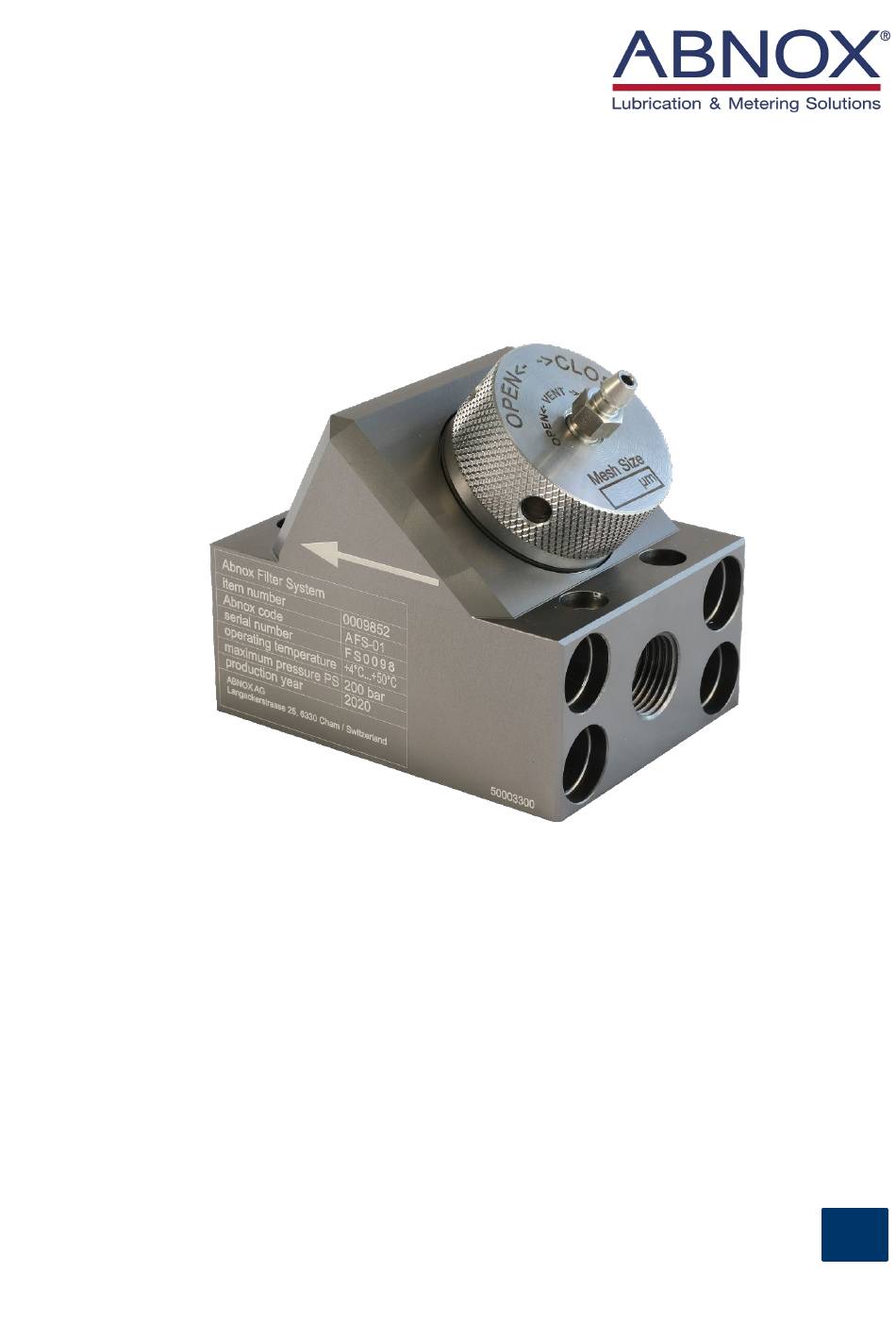

- Seite 1 Filtergehäuse Modell: AFS-01 Betriebsanleitung 0010178_A1 Ausgabe Rev A...
- Seite 2 ABNOX AG Langackerstrasse 25 CH-6330 Cham Telefon: +41 (0)41 780 40 55 Telefax: +41 (0)41 780 40 50 info@abnox.com http://www.abnox.com Betriebsanleitung Filtergehäuse AFS-BA-10 Seite 2 von 22...
-
Seite 3: Inhaltsverzeichnis
Allgemeines ............................10 Typenschild ............................11 Leistungsmerkmale ........................... 11 Inbetriebnahme ......................13 Montage ............................13 Befestigen durch Anflanschen an weitere ABNOX Produkte ............15 Wechsel / Einsetzen des Filtereinsatzes ..................17 Wartung und Instandhaltung ..................19 Allgemein ............................19 Wartungsplan ............................ 19 Störungssuche und Behebung ...................... -
Seite 4: Einleitung
1 Einleitung Einleitung Allgemeines Lesen Sie diese Anleitung aufmerksam durch. Sie enthält wichtige Informationen zum Funktionsumfang und Sicherheitshinweise zur sicheren Verwendung und Inbetriebnahme des Produktes „Filtergehäuse“ (AFS). Darüber hinaus erhalten Sie Hinweise zur mechanischen Inspektion. Jede Person, die mit dem Produkt arbeitet, muss ausreichend instruiert sein und die Betriebsanleitung vor Aufnahme der Arbeit gelesen und verstanden haben. -
Seite 5: Garantieerklärung
1 Einleitung Garantieerklärung Gemäß den VDMA-Bedingungen garantiert die ABNOX AG 12 Monate bei normalen europäischen Be- dingungen auf eigen gefertigte Teile (davon ausgenommen sind Verschleissteile), ansonsten nach Her- stellerangabe. Voraussetzungen für die Erfüllung der Gewährleistungsbedingungen durch die ABNOX AG sind unter anderem: •... -
Seite 6: Sicherheitshinweise
An dem Druckgerät dürfen keine Veränderungen durchgeführt werden. Bei Nichtbeach- tung dieser Vorschrift trägt der Kunde die alleinige Verantwortung für die daraus entste- henden Folgen. Für gewünschte Modifikationen setzen Sie sich bitte mit ABNOX AG in Verbindung. Der sichere Betriebszustand des Druckgerätes ist jederzeit zu gewährleisten. Eine Überprüfung auf Funktion und Schäden hat regelmässig durch Fachpersonal zu erfol-... -
Seite 7: Bestimmungsgemässe Verwendung
Das Filtergehäuse (AFS-01) dient in erster Linie dazu, Verunreinigungen im Schmierstoff zurückzuhalten, um nachfolgende Prozesskomponenten vor diesen zu schützen. Das Filtergehäuse AFS-01 ist bis zu einem maximalen Betriebsdruck von 200 bar und eine Betriebstemperatur +4C°- +50C° ausgelegt. Eine andere oder darüberhinausgehende Benutzung gilt als nicht bestimmungsgemäss. - Seite 8 2 Sicherheitshinweise Diese Betriebsanleitung ist für unterschiedliche Zielgruppen bestimmt. Einzelne Kapitel sind deshalb ei- ner bestimmten Zielgruppe vorenthalten und in nachfolgender Tabelle entsprechend vermerkt. Nur diese ist berechtigt, die entsprechenden Tätigkeiten auszuführen. Der übrige Inhalt hat generell für alle Ziel- gruppen Gültigkeit und ist nicht wiederholt vermerkt.
-
Seite 9: Transport
3 Transport Transport Verpackung Das Druckgerät wird von der ABNOX AG für den Transport zum jeweiligen ersten Bestimmungsort her- gerichtet. Die Art der Verpackung richtet sich nach dem Transportweg. Wenn nicht besonders vertraglich verein- bart, entspricht die Verpackung der Verpackungsvorschrift der ABNOX AG. -
Seite 10: Produktbeschreibung
4 Produktbeschreibung Produktbeschreibung Das Kapitel Produktbeschreibung enthält Informationen über den Leistungsumfang des Filtergehäuses (AFS). VORSICHT Gefährdung durch unsachgemässen Gebrauch Die Unbeständigkeit, der im ASD verbauten Dichtungen, besteht gegenüber polaren Lösungsmitteln (z. B. Aceton, MEK, Ethylacetat), niedermolekularen organischen Säuren (Ameisen- und Essigsäure), Bremsflüssigkeit auf Glykolbasis, Ammoniakgas, Aminen, Alkalien und überhitztem Wasserdampf. -
Seite 11: Typenschild
4 Produktbeschreibung Typenschild Das Typenschild befindet sich auf der Seite und enthält folgende Angaben. Artikelnummer: 0009852 Model: AFS-01 Seriennummer: FS0098 Betriebstemperatur: +4°C bis +50°C Maximaldruck PS: 200 bar Baujahr: 2018 ABNOX AG Langackerstrasse25 CH-6330 Cham Abbildung 3 – Angaben auf dem Typenschild Leistungsmerkmale •... - Seite 12 4 Produktbeschreibung Eine Übersicht über die zulässigen Betriebsbedingungen bzw. über die Einsatzgrenzen des AFS gibt Tabelle 2. Merkmal Wert Hydraulische Angaben Zulässiger Betriebsdruck [bar] Prüfdruck [bar] Sonstige Angaben Zulässige Betriebstemperatur [°C] Gewicht [kg] Schutzart IP 67 Abmessungen L x B x H 102 x 79 x 90 [mm] Medium berührende Teile des AFS...
-
Seite 13: Inbetriebnahme
5 Inbetriebnahme Inbetriebnahme Montage WICHTIG Um Spannungen im Druckgerät zu vermeiden, muss bei der Montage auf eine ebene Auflage zwischen Druckgerät und Grundplatte geachtet werden! VORSICHT Gefährdung durch Herausspritzen von unter Hochdruck stehendem Medium (Fluid) Tragen einer geeigneten Schutzausrüstung, wie Schutzbrille, Arbeitssicherheitshand- schuhe und Arbeitssicherheitsschuhe. - Seite 14 5 Inbetriebnahme Seite Rückseite Draufsicht Abbildung 5 - Abmessungen und Funktionsmasse des AFS Betriebsanleitung Filtergehäuse AFS-BA-10 Seite 14 von 22...
-
Seite 15: Befestigen Durch Anflanschen An Weitere Abnox Produkte
Tragen persönlicher Schutzausrüstung, insbesondere Schutzbrille und Sicherheitshand- schuhe. HINWEIS Beim Anflanschen an weitere ABNOX Produkte unbedingt auf die Durchflussrichtung ach- ten. Die Durchflussrichtung muss mit den Richtungsmarkierungen übereinstimmen. Um die Module miteinander zu verbinden, wie folgt vorgehen: Vier Gewindestangen durch das erste Modul stecken Zwei Zentrierhülsen und den O-Ring anbringen... - Seite 16 5 Inbetriebnahme Abbildung 7 – Anwendungsbeispiel 2 HINWEIS Weitere Informationen zum Modulverbinder-Set sind der Einbauanleitung zum Modulverbin- der-Set „MVS-BA-10“ zu entnehmen. Betriebsanleitung Filtergehäuse AFS-BA-10 Seite 16 von 22...
-
Seite 17: Wechsel / Einsetzen Des Filtereinsatzes
5 Inbetriebnahme Wechsel / Einsetzen des Filtereinsatzes WARNUNG Zum Einsetzen / Wechsel des Filtereinsatzes muss das Fluidsystem abgeschaltet und druckentlastet sein. Gegen Wiedereinschalten sichern. VORSICHT Gefährdung durch Herausspritzen von unter Hochdruck stehendem Medium (Fluid) Tragen einer geeigneten Schutzausrüstung, wie Schutzbrille, Arbeitssicherheitshand- schuhe und Arbeitssicherheitsschuhe. - Seite 18 5 Inbetriebnahme Öffnen der Entlüftungsschraube ➁ durch eine ½ Umdrehung, um den Restdruck am AFS zu ent- lasten. Gabelschlüssel der Schlüsselweite 10 verwenden. Austretendes Fluid mit einem entsprechenden Schlauch ableiten. Das im Lieferumfang beiliegende Schlauchstück verwenden. Das Schlauchstück einfach auf die Entlüftungsschraube aufsetzen. Verschlussschraube ➀...
-
Seite 19: Wartung Und Instandhaltung
Störungssuche und Behebung WICHTIG Zuerst alle Versorgungsleitungen prüfen, ob diese angeschlossen bzw. betriebsbereit sind. Sollten sich schwerwiegende und / oder nicht zu beseitigende Probleme ergeben, ist der Kundendienst der ABNOX AG zu kontaktieren. Kundendienst / Support ABNOX AG Langackerstrasse 25 CH-6330 Cham... -
Seite 20: Ausserbetriebnahme
7 Ausserbetriebnahme Ausserbetriebnahme VORSICHT Beachten Sie bei allen aufgeführten Arbeiten die Betriebshinweise und Wartungs- hinweise! Kurzfristige Unterbrechung Bei kurzfristiger Unterbrechung, z. B. über Nacht oder am Wochenende, ist das Druckgerät abzuschal- ten. Das Druckgerät ist im nicht betätigten Zustand strom- und drucklos. Langfristige Unterbrechung Ist das Druckgerät längere Zeit nicht in Betrieb, sind folgende Punkte zu beachten: •... -
Seite 21: Ersatzteile/Zubehör
8 Ersatzteile/Zubehör Ersatzteile/Zubehör WICHTIG Verwenden Sie nur Original-Ersatzteile des Herstellers! Falsche oder fehlerhafte Ersatzteile von Fremdherstellern können zu Beschädigungen des Gerätes führen. Sollten dennoch andere als Original-Ersatzteile des Herstellers oder nicht vom Hersteller bezogene Ersatzteile verwendet werden, verfallen sämtli- che vom Hersteller oder dessen Händlern eingegangenen Verpflichtungen, wie Garan- tiezusagen, Serviceverträge usw. - Seite 22 8 Ersatzteile/Zubehör BA-Nummer: 0010178_A1 Betriebsanleitung Filtergehäuse AFS-BA-10 Seite 22 von 22...
