Version: NR1

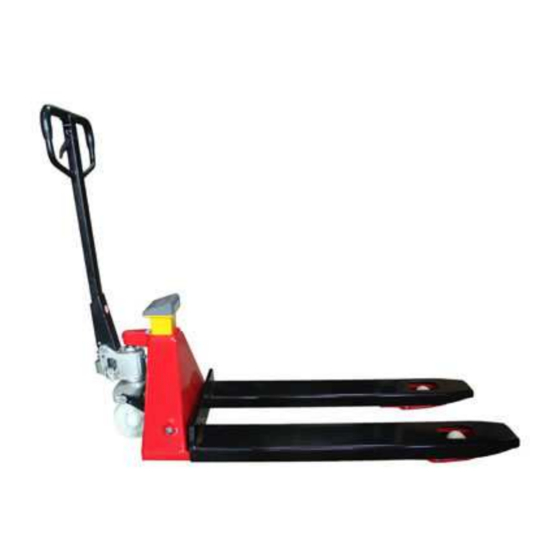

HUBWAGEN MIT WAAGE 2000 KG
HWW 2000 ME
ARTIKEL-NR. 24331
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 11.07.2014
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Dema HWW 2000 ME
- Seite 1 Version: NR1 HUBWAGEN MIT WAAGE 2000 KG HWW 2000 ME ARTIKEL-NR. 24331 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 11.07.2014...
-
Seite 2: Inhaltsverzeichnis
24331 – HWW 2000 ME Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 BEstimmungsgemäße Verwendung ......................4 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG DER WAAGE......................... 7 4-1 Ein- / Ausschalten ............................7 4-2 Löschung der gemessenen Daten ........................7 4-3 Tarafunktion .............................. -
Seite 3: Sicherheitshinweise
24331 – HWW 2000 ME SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion und Dichtheit! •... -
Seite 4: Bestimmungsgemäße Verwendung
24331 – HWW 2000 ME BESTIMMUNGSGEMÄßE VERWENDUNG • Der Hubwagen eignet sich zum Heben und Senken von Lasten bis zu einem Maximalgewicht von 2.000 Tonnen. • Der Hubwagen eignet sich nicht zum dauerhaften oder längerem Halten von Lasten! PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! -
Seite 5: Montage & Aufbau
24331 – HWW 2000 ME Vorsicht Kippgefahr! Fahren Sie mit dem Hubwagen immer langsam und sicher! Vorsicht Quetschgefahr! Achtung Gefahr! Maximalbelastung: 2 Tonnen Gabelhöhe: 9 – 20 cm Gabelmaße: Breite: 58 cm Länge: 115 cm Gesamtgewicht:125 kg MONTAGE & AUFBAU •... - Seite 6 24331 – HWW 2000 ME • Verbinden Sie nun den Handgriff (C) und die Pumpeinheit (D) mit einem Bolzen (A), befestigen Sie diesen aber erst später! • Drehen Sie nun den Bolzen und stellen sicher, dass das große Loch des Bolzens in der vertikalen ist.
-
Seite 7: Bedienung Der Waage
24331 – HWW 2000 ME • Ist der Hubwagen nun richtig eingestellt ziehen Sie die Schraube (J) wieder an! • Setzen Sie nun die Bedieneinheit auf den Hubwagen. • Verschrauben Sie die Bedieneinheit mit dem Hubwagen. BEDIENUNG DER WAAGE EIN- / AUSSCHALTEN •... -
Seite 8: Tarafunktion
24331 – HWW 2000 ME TARAFUNKTION • Legen Sie einen Behälter auf den Hubwagen und drücken Sie die “Tara-Taste“. • Das Display zeigt nun 0 an und das Gewicht das Gewicht des Behäters ist eingespeichert. Das Display zeigt fortan nur das Gewicht des im Behälter befindlichen Guts an. - Seite 9 24331 – HWW 2000 ME • Drücken Sie die Taste um die Waage einzuschalten, im Display erscheint daraufhin: • Drücken Sie die Tasten gleichzeitig, im Display erscheint: • Drücken Sie die Tasten ;, dies ist der voreingestellte Code. Danach werden unter den Symbolen im Display kleine Dreiecke dargestellt.
-
Seite 10: Einstellen Der Gewichtseinheit
24331 – HWW 2000 ME 4-6-1 Einstellen der Gewichtseinheit: • Drücken Sie die Taste dreimal, dann die Taste • Wählen Sie 1 für Kilogramm bzw. 2 für Pfund (lbs) und drücken Sie anschließend die Taste zum bestätigen. 4-6-2 Einstellung des Messbereichs •... -
Seite 11: Einstellen Des Teilerwerts
24331 – HWW 2000 ME 4-6-3 Einstellen des Teilerwerts • Drücken Sie die Taste , dann die Taste um 0,5 zu wählen, danach drücken Sie um zu bestätigen. 4-6-4 Kalibrierung • Drücken Sie die Taste , dann nochmal . Die Anzeige zählt rückwärts von 10 bis 0. -
Seite 12: Wartung
24331 – HWW 2000 ME • Diese Anzeige im Display erscheint, wenn die Kalibrierung beendet wurde: • Um zu Speichern und zu beenden, drücken Sie zunächst die Taste . Im Display erscheint jetzt F7. • Drücken Sie nun die Taste . -
Seite 13: Fehlerbehebung
Position. Auslöseventil ein“. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 14: Technische Daten
24331 – HWW 2000 ME TECHNISCHE DATEN Bezeichnung Daten Tragfähigkeit 2000 kg Umweltbedingungen Trocken Einsatz-Temperaturbereich -10°C – 40°C Gabelhöhe 90 – 200 mm Gabelbreite 580 mm Gabellänge 1150 mm Gewicht 125 kg EXPLOSIONSZEICHNUNG PUMPE SEITE 14 VON 17... -
Seite 15: Hubwagen
24331 – HWW 2000 ME HUBWAGEN SEITE 15 VON 17... -
Seite 16: Teileliste
24331 – HWW 2000 ME TEILELISTE 10-1 PUMPE Teilenr. Bezeichnung Stück Teilenr. Bezeichnung Stück Kolben Unterlegscheibe Federkappe Schraube M10x1 Feder Feder Dichtungsring Schlagbolzen Y-Ring O-Ring Bolzen Schlagbolzengehäuse Schraube O-Ring Dichtungsring Schraube M6x25 Feder Mutter M6 Ventilgehäuse Hebeplatte Ventil Welle Kugel Y-Ring Kugelgehäuse... -
Seite 17: Ce-Zertifikat
24331 – HWW 2000 ME CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
