ANLEITUNG ZUR SCHNELLINSTALLATION
MITEL StreamLine 8-PORT
STROMVERSORGUNG ÜBER ETHERNET MIT GROßER REICHWEITE
Die Daten-Switches der Mitel® StreamLine Familie bieten Ethernet und Power over Ethernet auf einem einzigen Paar
1
Telefonie-Kabel
mit der 4-fachen Reichweite herkömmlicher Daten-Switches. Mit dem StreamLine 8-Port Switch können
Kunden ihre bestehende Sprachinfrastruktur in ein IP-Netzwerk mit idealer Leistung für den Einsatz von IP-Telefonie
umwandeln.

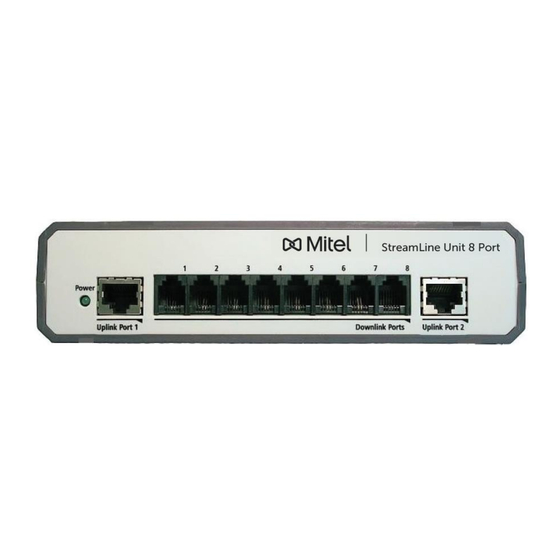

DER STREAMLINE 8-PORT SWITCH
Vorderseite
Zurück
Das StreamLine 8-Port Switchpaket beinhaltet:
1 x StreamLine 8-Port Switch
1 x AC/DC-Netzadapter
Anleitung zur Schnellinstallation
2 x StreamLine Dongles, Details siehe Mitel
1
StreamLine wird sowohl auf CAT-3 oder besser und CW1308 Verkabelung von bis zu 365 Meter (1200 Fuss) und 24 Gauge oder besser unterstützt.
Weitere technische Details entnehmen Sie bitte dem
StreamLine Hardware
StreamLine Standortbestimmung
Installationsanleitung.
Dokument.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mitel StreamLine 8-PORT

Inhaltszusammenfassung für Mitel StreamLine 8-PORT

  • Seite 1 ANLEITUNG ZUR SCHNELLINSTALLATION MITEL StreamLine 8-PORT STROMVERSORGUNG ÜBER ETHERNET MIT GROßER REICHWEITE Die Daten-Switches der Mitel® StreamLine Familie bieten Ethernet und Power over Ethernet auf einem einzigen Paar Telefonie-Kabel mit der 4-fachen Reichweite herkömmlicher Daten-Switches. Mit dem StreamLine 8-Port Switch können Kunden ihre bestehende Sprachinfrastruktur in ein IP-Netzwerk mit idealer Leistung für den Einsatz von IP-Telefonie...

  • Seite 2: Hinweise Zur Installation

    Die Installation ist problemlos, wenn Sie sich vergewissern, dass die folgenden Artikel verfügbar sind, bevor Sie beginnen: • Der StreamLine 8-Port Switch sowie alle Kabel und Zubehörteile, die Sie im StreamLine 8-Port Paket erhalten haben. • Alle StreamLine Dongles, die für den Anschluss der IP-Endpunktgeräte benötigt werden.

  • Seite 3: Hardware-Topologie Und Installationsübersicht

    Verwenden Sie einen zweiten StreamLine 8-Port-Switch, wenn mehr als 8 Downlink-Ports benötigt werden, um eine Erweiterung des Downlink-Ports zu ermöglichen. Uplink Port 1 am zweiten (Erweiterungs-) StreamLine 8-Port sollte mit Uplink Port 2 am ersten StreamLine 8-Port Switch verbunden sein. Uplink-Port 1 am ersten StreamLine-Switch sollte an die IP-Telefonanlage oder den Netzwerk-Switch angeschlossen werden.

  • Seite 4: Streamline 8-Port Daisy Chaining (Verkettung)

    STREAMLINE 8-PORT DAISY CHAINING (VERKETTUNG) Hinweis: Um die Einheiten zu verketten, verbinden Sie den Uplink-Port 1 der ersten Einheit mit dem Uplink-Port 2 der zweiten Einheit und so weiter und so fort. Siehe Grafik unten. Connect Uplink to IP PBX,...

  • Seite 5: Technischer Support

    Europa, Mittlerer Osten, Afrika Kundenmanagement-Center unter +44 1291 436888. Bitte halten Sie Ihre Channel Support Vereinbarung / Vertragsnummer und Ihr Passwort bereit, wenn Sie anrufen. Asien-Pazifik ap productsupport@mitel.com und geben Sie Ihren ID-Code für den technischen Support an. Südpazifik spac supp@mitel.com und geben Sie Ihren ID-Code für den technischen Support an.
  • Seite 6 KONFORMITÄTS- UND UMWELTINFORMATIONEN INFORMATIONEN ZUR EINHALTUNG Der StreamLine 8-Port Switch erfüllt die Anforderungen der Regulierungsbehörde oder hat diese zumindest nach den folgenden Normen erhalten: • EMV - Emissionen FCC Teil 15, ICES-003, EN 55022 (Klasse A) AS/NZS CISPR2222 • EMV - Störfestigkeit EN 55024 •...

  • Seite 7: Hinweis Für Europäische Kunden

    Sie können uns auch zu weiteren Informationen über die Umweltverträglichkeit unserer Produkte kontaktieren. Änderungen oder Modifikationen vornehmen Alle Änderungen oder Modifikationen, die nicht ausdrücklich von MITEL genehmigt wurden, führen zum Erlöschen der Konformität und der behördlichen Genehmigung und zum Erlöschen der Befugnis des Benutzers, das Gerät zu bedienen.
  • Seite 8 © Copyright 2015, Mitel Networks Corporation. Alle Rechte vorbehalten. Das Wort „Mitel“ und das Logo sind Warenzeichen der Mitel Networks Corporation. Jeder Hinweis auf Marken von Dritten erfolgt nur zur Information. Mitel gibt keine Erklärungen ab bezüglich der Eigentumsverhältnisse dieser Marken.
