RESOL SP1
Überspannungsschutz
1. Montage
2. Elektrischer Anschluss
| 2

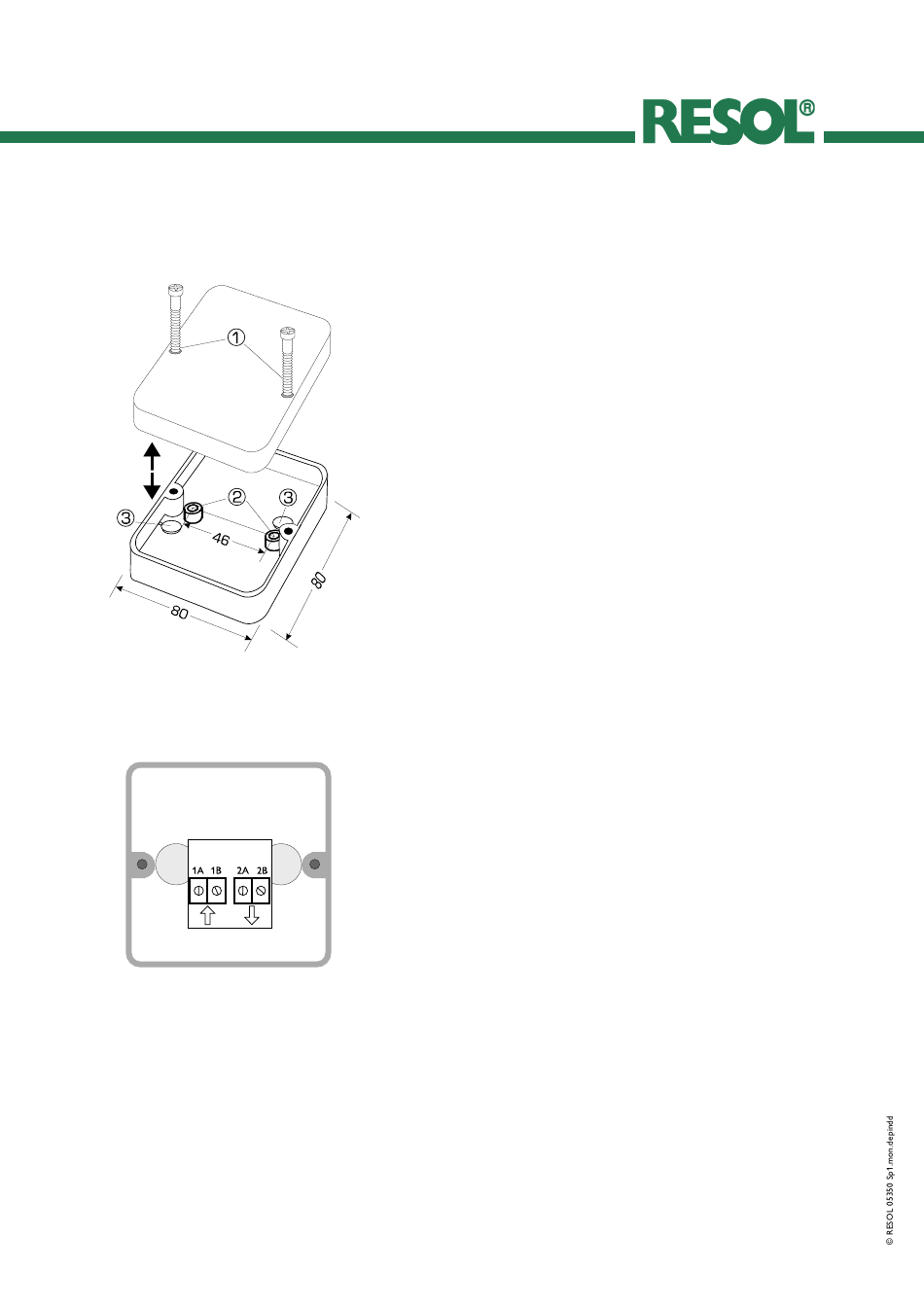

Nach Lösen der beiden Schrauben (1) wird das Gehäuseo-
berteil der Anschlussdose abgezogen. Mit Hilfe der beiden
Bohrungen (2) wird nun das Gehäuseunterteil auf einen
ebenen und festen Untergrund aufgeschraubt. Die Schutz-
kappen (3) müssen von der Bodenplatte gelöst und in die
Verschraubungsbohrungen eingesetzt werden.
Mit einem spitzen Gegenstand werden die ausgewählten
Leiterdurchführungen durchstoßen. Die Leitungen werden
eingeführt und danach wieder leicht herausgezogen, so
dass sich die Gummierung nach außen stülpt und somit
maximalen Schutz gegen Feuchtigkeit liefert. Die vom Sen-
sor kommende Leitung wird mit den Klemmen 1A und 1B
verbunden, die von der Anschlussdose abgehende Leitung
wird mit den Klemmen 2A und 2B verbunden. Soll in der
Leitungsverbindung eine korrekte Polung berücksichtigt
werden (für den Fühler CS10 unbedingt erforderlich!), müs-
sen gleiche Leiter an gleiche Kennbuchstaben angeschlossen
werden. (1A und 2A sowie 1B und 2B bilden die beiden
Leitungsstrecken)
Fühlerleitungen führen Sicherheits-Kleinspannung und
dürfen nicht in einem gemeinsamen Kanal mit 230 Volt-Lei-
tungen verlegt werden. Bei Einsatz derVerbindungsdosen im
Freien empfehlen wir, das im Boden vorgesehene Kondens-
wasserloch nach der Installation an der unteren Stelle zu
durchstoßen.
