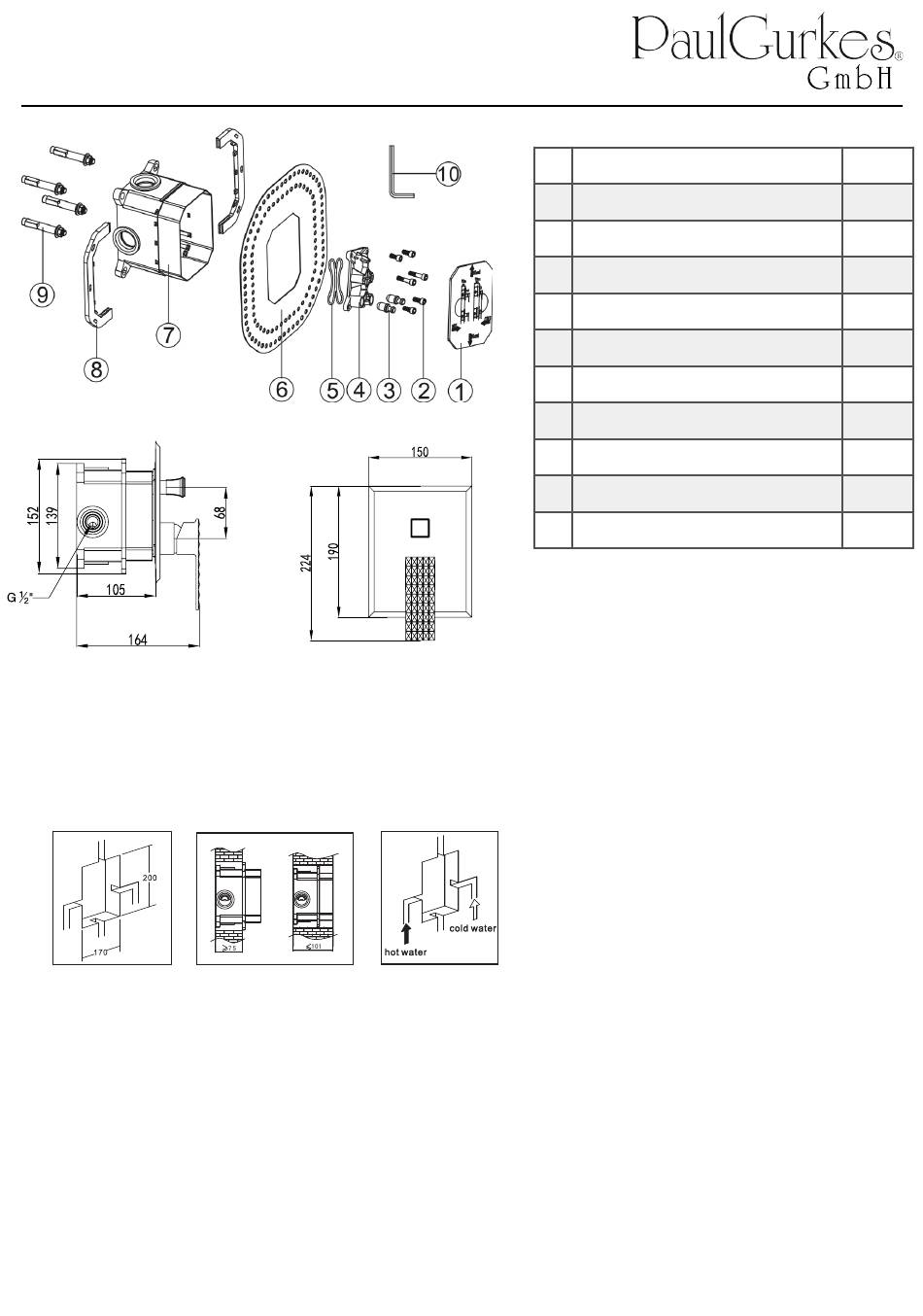

Unterputz Box 2-Wege
Artikelnummer: PGBOX1
Installationsvorbereitung
• Für die Installation der Box wird ein Loch von mindestens 170mm x 200mm benötigt.
• Die minimale Einbautiefe beträgt 75mm - 101mm.
• Bereiten Sie die Leitungen wie in der folgenden Abbildung vor.
• Der Druck sollte 0,5 - 10 Bar nicht überschreiten. Empfohlener Druck ist 5 Bar.
Installationsschritte
• Entnehmen Sie die unteren Stopfen für eine 2-Wege Armatur.
• Montieren Sie die Box mit den Spreizschrauben in das Installationsloch.
• Justieren Sie die Box, sodass diese gerade ausgerichtet ist. Fixieren Sie nun die Box in der Wand.
PaulGurkes GmbH
Klingenbergstr. 12
31139 Hildesheim
GESCHÄFTSFÜHRER
POSTBANK HANNOVER
OLAF MANUSCH
BLZ: 25010030
IBAN: DE67
250100300882129307
Nr. Komponente
1
Pappkarte
2
Schraube
3
Zusatz
4
Verschlusskappe
5
Dichtung
6
Putzkappe
7
Unerputzbox
8
Sockel
9
Spreizschraube
10 Innensechskantschlüssel
Tel.: +49 (0) 5121 25534
www.PaulGurkesShop.de
1
von
2
Komponenten
AMTSGERICHT HILDESHEIM
HRB 204844
Anzahl
1
6
2
1
1
1
1
2
4
1
