IOMB-04 INSTALLATIONSANLEITUNG
DEUTSCH

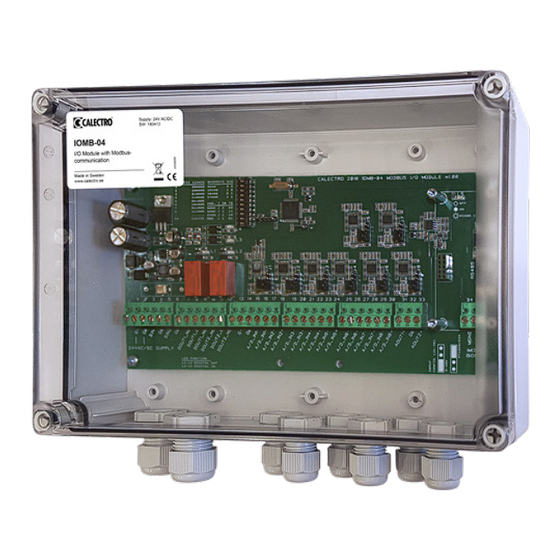

I/O-Modul mit Modbus RTU-Protokoll,
2 digitale und 8 konfigurierbare Eingänge
sowie 2 digitale und 2 analoge Ausgänge.
! WARNUNG: WICHTIGE
INFORMATION ÜBER
ELEKTROSICHERHEIT
UND UMWELT
Der Relaiskontakt des Produkts verträgt
230V Spannung, die bei Wartungsarbeiten
abgeschaltet sein muss.
TECHNISCHE DATEN
Versorgungsspannung: 24V AC/DC ±10%
Stromverbrauch: <100 mA
Analogeingänge: 8 x 0-10V DC,
(Eingangsimpedanz
5,3 kΩ) alt.
8 x Pt1000/Ni1000LG
alt. potentialfreier
geschlossener
Kontakt
Analogausgänge: 2 x 0-10V DC
- Max. Last/Ausgang: >5 kΩ Imp.
Digitale Eingänge:
2 Stk, über poten-
tialfreien geschlos-
senen Kontakt
Digitale Ausgänge,
Relais: 2 x 5A, 250V
LED-Dioden: 4 gelbe: Digital I/O,
1 grüne: Betrieb/
Kommunikation
Protokoll: Modbus RTU
(RS485)
- RS485 Einheitslast:
96 kOhm (1/8 UL)
- Parität wählbar: Keine, gleiche,
ungleiche
- Stopbits: 1 oder 2, wählbar für
keine Parität
- Geschwindigkeit
(Baudrate, kbps): 9,6 / 19,2 / 38,4 / 57,6
- Adresse: 1-64
- Terminierungs-
widerstand: 120Ω über Jumper J9
Umgebungstemperatur: -20 till +50°C
Kabeleingänge:
6 x M16 och 2 x M20
Gewicht: 778 g
Abmessungen (BxHxT): 250x175x75 mm
Schutzklasse:
IP54
Calectro AB Phone: +46 31-69 53 00 info@calectro.se www.calectro.se
ANWENDUNG
IOMB-04 wird für das Sammeln und Verteilen analo-
ger und digitaler Signale zu und von einem Regulator
(DUC) mit Modbus RTU-Protokoll verwendet.
FUNKTION
IOMB-04 ist ein I/O-Modul mit Schutzklasse IP54,
das Mess- und Steuersignale über Modbus an und
von DUC weiterleitet. IOMB-04 hat 2 digitale und
8 konfigurierbare Eingänge sowie 2 digitale und
2 analoge Ausgänge.
Die Analogeingänge lassen sich (über Jumper)
so konfigurieren, dass sie
Temperatursensoren (Pt1000/Ni1000LG)
potentialfreien geschlossenen Kontakt aufneh-
men. Die Wahl von Pt1000 bzw. Ni1000LG wird im
Modbusregister 4x0044-4x0051 eingestellt. Die
Analogausgänge haben 0-10V Ausgang.
Die digitalen Ein- und Ausgänge haben je eine gelbe
LED-Anzeige. Die grüne Betriebsanzeige blinkt bei
Modbus-Kommunikation.
Die Adressierung, Wahl der Parität und Baudrate
werden mit DIP-Schalter eingestellt. IOMB-04 sollte
bei diesen Einstellungen ohne Stromversorgung
sein.
Das Gehäuse ist mit 6 M16 und 2 M20 Kabel-
verschraubungen versehen.
Wählbare Default-Funktion:
eine wählbare Funktion dafür, was bei einer
Unterbrechung im Modbus-Protokoll
hen soll. Das heißt, dass die digitalen und die
analogen Ausgänge individuell eingestellt wer-
den können, wenn die Modbus-Kommunikation
für gewisse Zeit unterbrochen wird. Die Zeit,
für Protokollunterbrechung vor Aktivierung der
Default-Funktion, ist einstellbar zwischen 1 und 600
Sekunden. Wird die Zeit auf 0 Sekunden eingestellt,
wird die Funktion deaktiviert (Werkseinstellung).
Als Extrazubehör wird ein Modbus/IP-Modul zur
nachträglichen Montage erhältlich sein.
MONTAGE
IOMB-04 ist für die Wandmontage im Innenbereich
vorgesehen.
WARTUNG
IOMB-04 ist wartungsfrei.
LED-ANZEIGE
LED-Diode Funktion
L1 DUT1
L2 DUT2
L3 DIN1
L4 DIN2
L5 Betrieb
L5 Blinkt Modbus-Protokoll
DE
MULTIFUNKTIONSEINGÄNGE,
KONFIGURATION VON BÜGELN
J1: A/D_IN1 (Dito für Jumper J2-J8)
Pt1000*/Digital Ein
0-10V
* Wahl von Pt1000 oder Ni1000LG erfolgt
in Modbus-Register 4x0044-51.
MODBUS-EINSTELLUNGEN
entweder 0-10V,
oder
(DIP-Schalter: 0 = OFF / 1 = ON)
Modbus-ID
1
2
3
4
5
6
7
IOMB-04 hat 8
9
gesche-
10
11
12
13
14
15
16
17
18
19
20
Modbus Parity
None (2 stop bits)
None (1 stop bit)
Status
Even (1 stop bit)
Aktiv
Odd (1 stop bit)
Aktiv
Geschlossen
Modbus Baud rate
Geschlossen
9600
19200
Aktiv
38400
57600
DIP-Schalter
1,2,3,4,5 und 6
000000
100000
010000
110000
001000
101000
011000
111000
000100
100100
010100
110100
001100
101100
011100
111100
000010
100010
010010
110010
DIP-switch 7 und 8
00
11
10
01
DIP-switch 9 und 10
00
10
01
11
