LED RGBW Bedienungsanleitung

LED RF Controller RGBW
1. Funktionsbeschreibung
Diese RGB(W) Steuerung funktioniert mittels Funksignals und benötigt somit keinen direkten
Sichtkontakt zwischen Empfänger und der Fernbedienung. Jedoch muss sicher gestellt werden,
dass die Funkübertragung auch tatsächlich funktioniert, da diese aufgrund von Zwischenwänden
oder Decken stark beeinflusst werden kann.
Besonders dann, wenn die Wände bzw. die Decken aus Beton bzw. Stahlbeton sind.
Im Normalfall funktioniert jedoch die Kommunikation auf eine Entfernung von bis zu 15m.
Mit dieser Steuerung können bis zu 10 unterschiedliche Zonen angesteuert werden.
Diese Zonen können unterschiedlich aber auch ident angesteuert werden.
Es besteht die Möglichkeit mehrere Empfänger einer Zone zuzuordnen oder mehrere Empfänger
auf unterschiedliche Zonen aufzuteilen.
Pro System kann jedoch nur eine Fernbedienung verwendet werden und bis zu 20 Empfänger.
Mit der Fernbedienung können fix hinterlegte Farben mittels Farbrad abgerufen werden.
Diese Farben können mittels der Farbtasten R, G, B verändert werden bzw. mittels der Hellig
keitstasten B – und B + gedimmt werden.
Des Weiteren können die 10 unterschiedlichen und fix hinterlegten Farbverläufe mittels der
Taste M abgerufen und angehalten werden. Diese Farbverläufe können mittels der Geschwin
digkeitstasten S – und S + verzögert bzw. beschleunigt werden und mittels der Helligkeitstasten
B – und B + gedimmt werden.
Mit der Farbtaste W kann der Kanal 4 separat angesteuert werden, wenn der Empfänger als
RGBW Empfänger eingestellt wurde. Dieser kann ein-/ausgeschalten sowie gedimmt werden.
Die Steuerung ist so programmiert, dass diese nach einer Netzrückkehr bzw. nach dem Ein- und
Ausschalten wieder mit dem zuletzt ausgeführten Befehl beginnt. Sprich bei einer eingestellten
Farbe wird diese wiedergegeben und beim Farbverlauf wird dieser erneut vom Anfang an durch
geführt.
1.1. Empfänger 3 Kanal RGB oder 4 Kanal RGBW
Auf der linken Seite des Empfängers (Klemmeneingangsseitig) befindet sich unter der Ab
deckung ein Jumper mit dem man den Empfänger als 3 Kanal (RGB) oder als 4 Kanal (RGBW)
Empfänger deklarieren kann. Setzt man den Jumper so, dass die Kontakte offen sind
versteht sich der Empfänger als RGBW Empfänger. Schliesst der Jumper die beiden Kontakte
so wird der Empfänger rein im RGB Modus betrieben und der 4. Kanal (Weiss) ist inaktiv. Diese
Einstellung kann man wählen, wenn am Empfänger nur RGB LED Produkte angeschlossen wer
den ohne dass der 4. Kanal belegt wird.

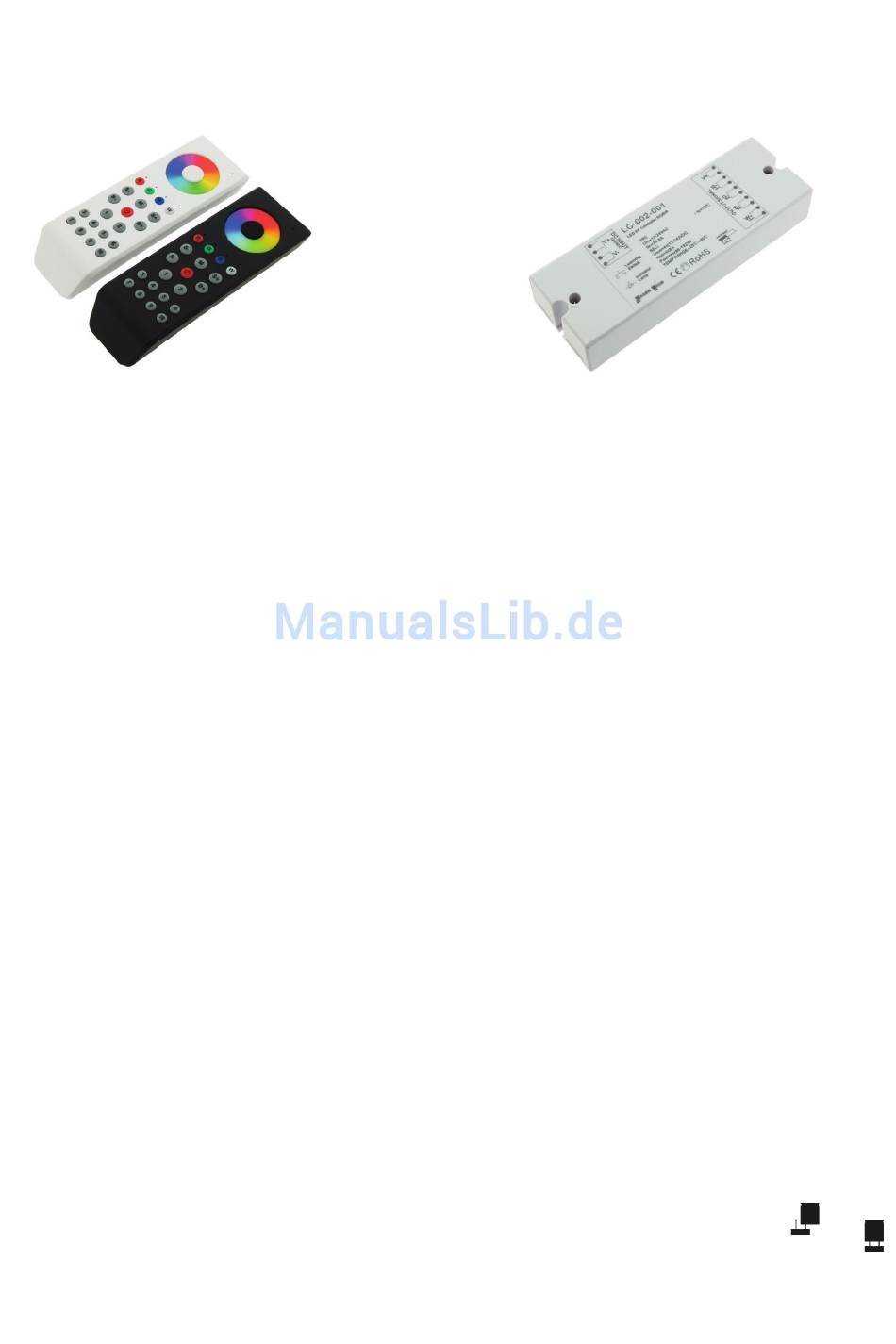

Fernbedienung
schwarz: LC-002-002
weiß: LC-002-003
Empfänger: LC-002-001
