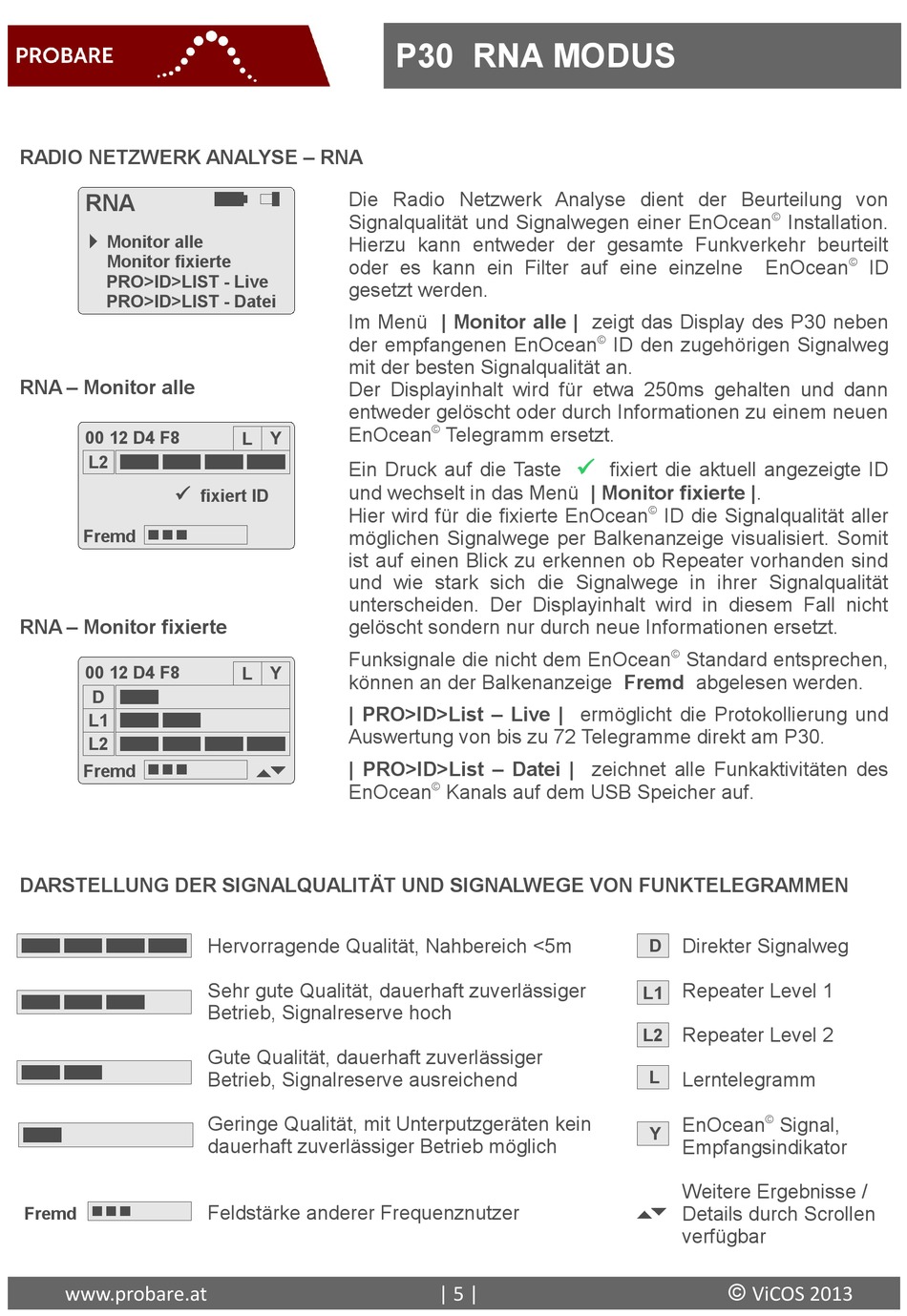

Probare P30 Bedienungsanleitung Seite 5
RADIO NETZWERK ANALYSE – RNA
RNA
Monitor alle
Monitor fixierte
PRO>ID>LIST - Live
PRO>ID>LIST - Datei
RNA – Monitor alle
00 12 D4 F8
L2
Fremd
RNA – Monitor fixierte
00 12 D4 F8
D
L1
L1
L2
Fremd
DARSTELLUNG DER SIGNALQUALITÄT UND SIGNALWEGE VON FUNKTELEGRAMMEN
Fremd
www.probare.at
Die Radio Netzwerk Analyse dient der Beurteilung von
Signalqualität und Signalwegen einer EnOcean
Hierzu kann entweder der gesamte Funkverkehr beurteilt
oder es kann ein Filter auf eine einzelne
gesetzt werden.
Im Menü | Monitor alle | zeigt das Display des P30 neben
der empfangenen EnOcean
mit der besten Signalqualität an.
Der Displayinhalt wird für etwa 250ms gehalten und dann
entweder gelöscht oder durch Informationen zu einem neuen
EnOcean
L Y
Ein Druck auf die Taste
und wechselt in das Menü | Monitor fixierte |.
fixiert ID
Hier wird für die fixierte EnOcean
möglichen Signalwege per Balkenanzeige visualisiert. Somit
ist auf einen Blick zu erkennen ob Repeater vorhanden sind
und wie stark sich die Signalwege in ihrer Signalqualität
unterscheiden. Der Displayinhalt wird in diesem Fall nicht
gelöscht sondern nur durch neue Informationen ersetzt.
Funksignale die nicht dem EnOcean
L Y
können an der Balkenanzeige Fremd abgelesen werden.
| PRO>ID>List – Live | ermöglicht die Protokollierung und
Auswertung von bis zu 72 Telegramme direkt am P30.
| PRO>ID>List – Datei | zeichnet alle Funkaktivitäten des
EnOcean
Hervorragende Qualität, Nahbereich <5m
Sehr gute Qualität, dauerhaft zuverlässiger
Betrieb, Signalreserve hoch
Gute Qualität, dauerhaft zuverlässiger
Betrieb, Signalreserve ausreichend
Geringe Qualität, mit Unterputzgeräten kein
dauerhaft zuverlässiger Betrieb möglich
Feldstärke anderer Frequenznutzer
P30 RNA MODUS
©
Telegramm ersetzt.
©
Kanals auf dem USB Speicher auf.
| 5 |
©
ID den zugehörigen Signalweg
fixiert die aktuell angezeigte ID
©
ID die Signalqualität aller
©
Standard entsprechen,
Direkter Signalweg
D
Repeater Level 1
L1
Repeater Level 2
L2
L
Lerntelegramm
EnOcean
Y
Empfangsindikator
Weitere Ergebnisse /
Details durch Scrollen
verfügbar
©
©
Installation.
©
EnOcean
ID
©
Signal,
ViCOS 2013
