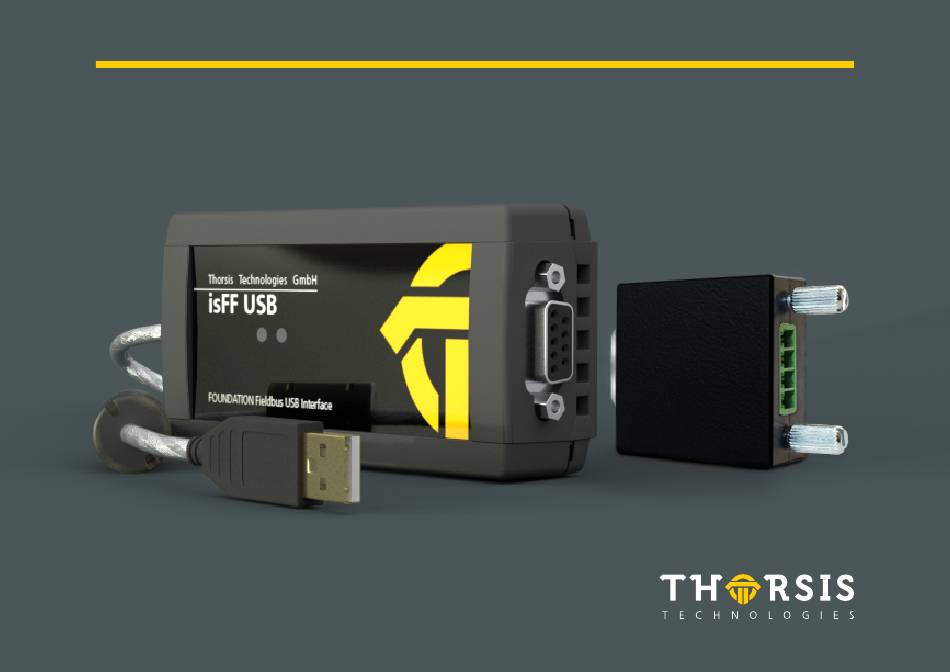

- Seite 1 USB HA N DBUCH...
-
Seite 2: Eg-Konformitätserklärung
Konzeption und Bauart sowie in der von uns in Verkehr geb- GERÄTES VERLIERT DIESE ERKLÄRUNG IHRE GÜLTIGKEIT. rachten Ausführung den grundlegenden Sicherheits- und Gesund- heitsanforderungen der EG-Richtlinie 2014/30/EU entspricht. Produktname Bestellnummer ANGEWANDTE NORM: isFF USB 16290-0101 EN 61326-1:2013 Hersteller Thorsis Technologies GmbH Oststr. 18 39114 Magdeburg Deutschland Magdeburg, 26. -
Seite 3: Inhaltsverzeichnis
ISFF USB ........ -
Seite 4: Isff Usb
USB Das isFF USB Interface erlaubt den schnellen Einsatz als Parametrier- Das isFF USB integriert eine Feldspeisequelle und erlaubt damit optional werkzeug für FOUNDATION Fieldbus Feldgeräte. Dank Plug and die Speisung von einem FOUNDATION Fieldbus Feldgerät. Damit eignet Play und der Versorgung über USB ist es innerhalb von Sekunden es sich hervorragend als Werkzeug zur Benchtop Parametrierung und/ einsatzbereit. -
Seite 5: Technische Details
105 x 54 x 30 mm Maße Busstecker 36 x 35 x 16 mm Treibersoftware Windows 7,8 & 10 Verfügbare Software FDT1.2 (isFF CommDTM) Lieferumfang FOUNDATION Fieldbus-USB-Gerät „isFF USB“und Busstecker, Kommunikations-DTM, Treiber-, Konfigurations- und Testsoftware sowie eine Dokumentation in deutsch und englisch auf CD. -
Seite 6: Installation Und Inbetriebnahme
Sollte Autorun bei ihnen deaktiviert sein, führen Sie die Setup.exe auf der Installations-CD aus. • Die Installation der Treibersoftware erfolgt im Standardprogrammverzeichnis des Zielcomputers unter: C:\Programme (x86)\Thorsis Technologies\isFF_Driver_64bit bzw. C:\Programme (x86)\Thorsis Technologies\isFF_Driver_32bit, • Die Installation des isFF CommDTM erfolgt im Standardprogrammverzeichnis des Zielcomputers unter:... -
Seite 7: Installation Der Hardware
Installation der Hardware Das isFF USB Interface besteht aus 2 Komponenten, dem Grundgerät sowie dem Adapter für den FF-Busanschluss. Um mit einem FF-Netzwerk arbeiten zu können, müssen immer beide Komponenten zusammen betrieben werden. Das isFF USB wird über das USB-Kabel mit Strom versorgt, ein separates Stromkabel ist nicht notwendig. - Seite 8 Steckerbelegung FF-Anschluss Anschluss an einen bestehenden FF-Bus Der Adapter ermöglicht den Anschluss an ein bestehendes FF-Netz- werk über die Signalleitung FF+ und FF-. Anschluss eines einzelnen Feldgerätes Möchte man ein einzelnes FOUNDATION Fieldbus Feldgerät an das isFF USB Interface anschließen, so bietet der Adapter für den Busanschluss ein weiteres Pin zur Versorgung des Feldgerätes.
-
Seite 9: Isplorer
Die im Lieferumfang der Treibersoftware enthaltene Demoversion isPlorer ermöglicht erste Schritte mit dem isFF USB Adapter. Mit dem Demoprogramm kann die korrekte Funktionsweise der Hardware bzw. die korrekte Installation der Treibersoftware überprüft werden. Ausserdem erlaubt die Software einfache Aufgaben der Inbetriebnahme von FOUNDATION Fieldbus Feldgeräten. - Seite 10 Nach Abschluss der Initialisierungsphase sucht das Programm isPlorer den Bus nach angeschlossenen Feldgeräten ab und zeigt diese im rechten Teilfenster an. In der Detailansicht werden weitere Informationen wie z.B. die Device-ID oder das PD-Tag der angeschlossenen Feldgeräte gezeigt. In dieser Ansicht ist es möglich, die Adresse und PD-Tag eines Feldgerätes zu ändern sowie Systeminformationen des Feldgerätes anzuzeigen.
- Seite 11 Durch Doppelklick auf ein Feldgerät kann man sich die im Feldgerät vorhandenen Blöcke anzeigen lassen. Nach Doppelklick auf einen solchen Block zeigt das Programm dann auch die Blockparameter an.
-
Seite 12: Fdt Kommunikations-Dtm Isff Commdtm
FDT Kommunikations-DTM isFF CommDTM Der isFF CommDTM ist ein CommDTM für die Anschaltungen isFF USB. Die Software isFF CommDTM kann in jede beliebige Frame-Applika- Der DTM stellt den Zugriff auf die Kommunikation über den Kanal isFF tion eingebunden werden, wie z. B. PACTware. -
Seite 13: Geräteliste
Geräteliste Die FDT Spezifikation sieht für einen CommDTM die Funktion Die Liste der Geräte am FF-Bus stellt die wichtigsten ScanRequest() vor, mit der es möglich ist, von einem Kommunikati- Informationen der angeschlossenen Geräte dar. onsDTM eine Liste der am Bus angeschlossenen Geräte zu erhalten. Die Informationen sind im einzelnen: Im isFF CommDTM ist diese Funktionalität standardmäßig implemen- tiert. -
Seite 14: Ändern Der Node Id
Ändern der Node ID Mit Hilfe dieses ActiveX kann die Node ID eines Feldgerätes geändert werden. Dieses Menü ist nur für Geräte ohne Device DTM verfügbar. Aktuelle Node ID Die aktuelle Adresse des Gerätes am FF-Bus wird automatisch beim Öffnen des ActiveX hier eingetragen. Neue Node ID Dies ist die gewünschte neue Adresse des Gerätes. -
Seite 15: Handbuch Aktualisierung
Handbuch Aktualisierung Version Datum Beschreibung 19.04.2016 initiale Version 21.04.2020 Neue Bilder und Grafiken © Letzte Änderung 22. September 2020 Thorsis Technologies GmbH +49 391 544 563-1000 Oststr. 18 +49 391 544 563-9099 39114 Magdeburg info@thorsis.com Deutschland www.thorsis.com...
