Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
CZ
NÁVOD NA OBSLUHU
SL
NAVODILA ZA UPORABO
HR
UPUTE ZA UPORABU
ZI-ASA550E
EAN: 9120039233611
Edition: 02.10.2018 – Revision - 00 – RaR - DE/EN/CZ/SL/HR
Absauganlage
Vaccum extractor
ODSÁVÁNÍ
SESALNA NAPRAVA
UREĐAJ ZA USISAVANJE
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für Zipper ZI-ASA550E

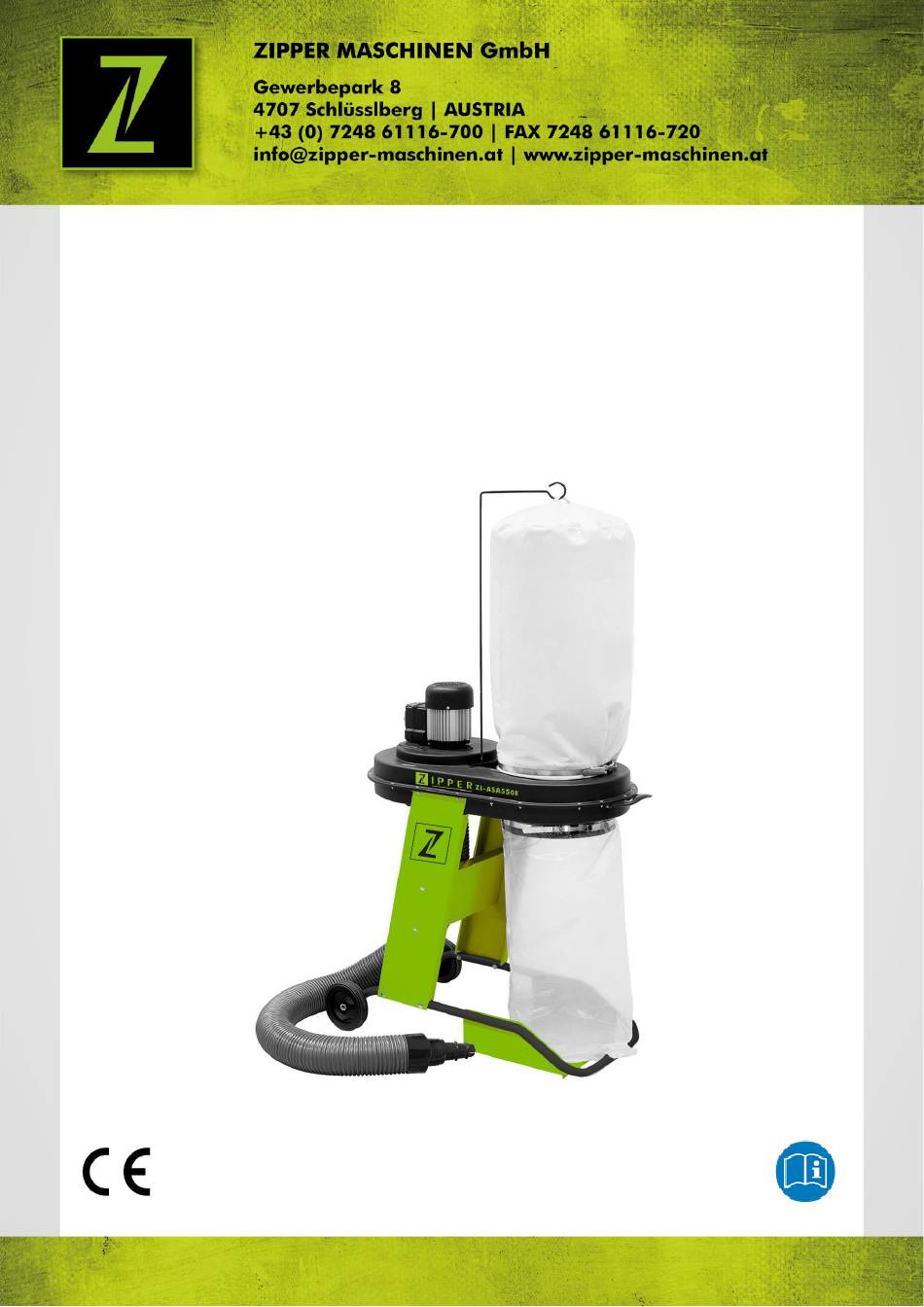

- Seite 1 Originalfassung BETRIEBSANLEITUNG Absauganlage Übersetzung / Translation USER MANUAL Vaccum extractor NÁVOD NA OBSLUHU ODSÁVÁNÍ NAVODILA ZA UPORABO SESALNA NAPRAVA UPUTE ZA UPORABU UREĐAJ ZA USISAVANJE ZI-ASA550E EAN: 9120039233611 Edition: 02.10.2018 – Revision - 00 – RaR - DE/EN/CZ/SL/HR...
-
Seite 2: Inhaltsverzeichnis
14.6 Emptying the debris bags ................23 MAINTENANCE 15.1 Maintenance plan ..................24 15.1.1 Change of dust collector bag ..............24 15.2 Cleaning ......................25 15.3 Disposal ......................25 TROUBLE SHOOTING PŘEDMLUVA (CZ) POUŽITÍ 18.1 Další rizika..................... 27 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... - Seite 3 SCHALTPLAN / WIRING DIAGRAM ERSATZTEILE / SPARE PARTS 43.1 Ersatzteilbestellung / spare parts order ............39 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY / POTVRDA O SUKLADNOSTI GEWÄHRLEISTUNG (DE) WARRANTY GUIDELINES (EN) ZÁRUKA (CZ) GARANCIJA (SL) JAMSTVO (HR) PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E...
-
Seite 4: Sicherheitszeichen / Safety Signs
Nepoštivanje propisa i uputa za korištenje stroja može dovesti do teških ljudskih šteta i smrtnih opasnosti. Allgemeiner Hinweis General note Všeobecný pokyn Splošna opomba Opća napomena Schutzausrüstung! Protective clothing! Noste ochranné vybavení! Nosite zaščitno opremo! Nosite zaštitnu opremu! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... - Seite 5 Vor Nässe schützen! Protect from moisture! Chraňte před vlhkem! Zaščitite pred vlago! Zaštitite od vlage! Leicht entflammbar! Highly flammable! Vysoce hořlavý! Lahko vnetljivo! Vrlo zapaljivo! Verbrennungsgefahr! Burn hazard! Handverletzung durch Riemenantrieb! Hand injuries because of belt drive! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E...
-
Seite 6: Illustrationen Zusammenbau / Illustration Assembly
ILLUSTRATIONEN ZUSAMMENBAU / ILLUSTRATION ASSEMBLY ILLUSTRATIONEN ZUSAMMENBAU / ILLUSTRATION ASSEMBLY ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 7: Technik / Technic
Transportna ročica Usisno crijevo Ručka za transport uređaja PVC Spänefangsack Adapter PVC sawdust bag Adapter Vak z PVC na hobliny (dřevěný odpad) Adaptér PVC prestrezna vreča za žagovino Adapter PVC vreća za sakupljanje piljevine Adapter ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 8: Lieferumfang / Delivery Content
3 dB (A) Hlucnost Nivo zvočnega tlaka L Razina zvučnog tlaka L PA / Schallleitungspegel L Sound power level L Akustický výkon 95 dB (A) k:3 dB (A) Nivo zvočne moči Razina zvučne snage ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... - Seite 9 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Absauganlage ZI-ASA550E. Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte...
-
Seite 10: Sicherheit
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt. Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 11: Sicherheitshinweise
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen! Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird Die Maschine nie mit defektem Schalter verwenden ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 12: Restrisiken
Beim Entleeren des Spänefangsackes und bei Nichtbenutzung der Maschine muss der Netzstecker gezogen werden! • Gefahr durch Holzstaub Das Einatmen von Holzstaub ist gesundheitsgefährdend! Tragen Sie beim Entleeren des Fangsackes immer eine Staubschutzmaske. Achten Sie beim Entsorgen des Späneabfalls auf eine umweltgerechte Entsorgung! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 13: Lieferumfang
Verwenden Sie ausschließlich zulässige Verlängerungskabel mit dem, in der folgenden Tabelle erklärten, Litzenquerschnitt. Spannung Verlängerung Litzenquerschnitt <27 m 1,5 mm <44 m 2,5 mm 220 V-240 V 50 Hz <70 m 4,0 mm <105 m 6,0 mm ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 14: Zusammenbau (Abb. 1-11)
Absauganlage die volle Drehzahl erreicht hat! 8.2 Anschluss an die Holzbearbeitungsmaschine Absauganschluss: Ø 100mm Verwendete Absaugschläuche müssen aus schwer entflammbarem Material bestehen sowie antistatisch sein. Die Distanz zwischen Absauganlage und Holzbearbeitungsmaschine sollte 10 Laufmeter nicht übersteigen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 15: Schaltereinheit
Filtersack schütteln. 5 Min ablegen lassen. Gefüllten Spänefangsack mit eine Hand festhalten. Öffnen der Schnellspannvorrichtung (9) Sack entnehmen und Inhalt umweltgerecht entsorgen. Sack wieder auf die Halterung aufstecken und mit Schnellspannvorrichtung (9) befestigen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 16: Wartung
Staubpartikel legen. Vor Spänesackwechsel ist die Maschine von der Stromversorgung zu trennen. Wechseln Sie den Spänesack, wenn er 60-70% voll ist. Verwenden Sie ausschließlich Spänesäcke, welche den Abmessungen der Maschine entsprechen. Verwenden Sie ausschließlich 100% dichte Spänefangsäcke. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 17: Reinigung
H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 38: Schaltplan / Wiring Diagram
SCHALTPLAN / WIRING DIAGRAM SCHALTPLAN / WIRING DIAGRAM ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 39: Ersatzteile / Spare Parts
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. With original ZIPPER spare parts you use parts that are attuned to each other shorten the installation time and elongate your machines lifespan. I M P O R T A N T... - Seite 40 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E...
-
Seite 41: Eg-Konformitätserklärung / Ce-Declaration Of Conformity
Certifikata. Ova izjava postaje nevažeća ukoliko se uređaj podvrgne promjenama koje prethodno nisu dogvorene pisanim putem. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 15.06.2018 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... -
Seite 42: Gewährleistung (De)
Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen. 2.) Meldung: Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer... -
Seite 47: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E... - Seite 48 PRODUKTBEOBACHTUNG info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-ASA550E...
