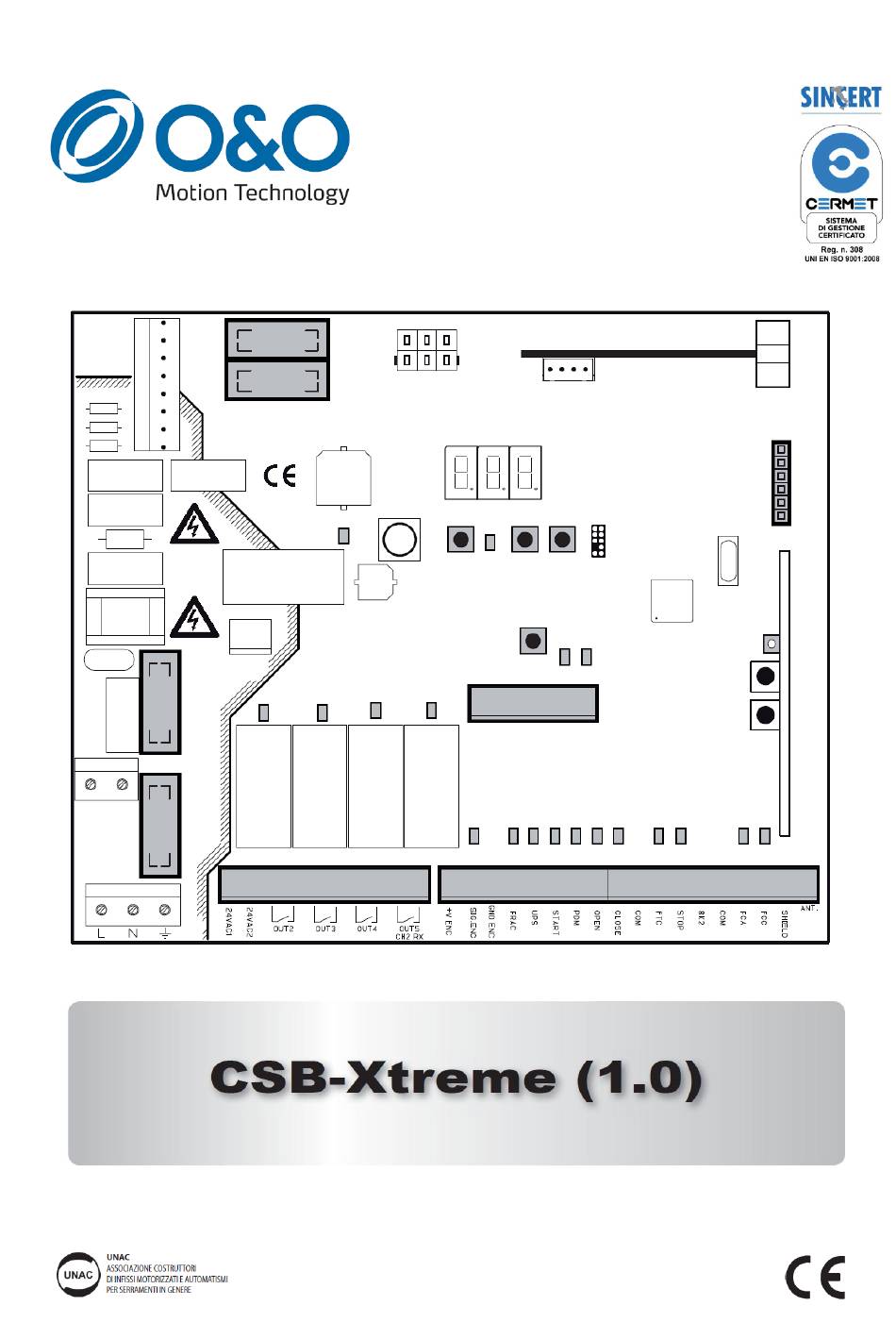

Inhaltszusammenfassung für o&o CSB-XT

  • Seite 2 Inhaltsangabe...
  • Seite 3 CSB-XT Bedienungsanleitung Hauptmerkmale - Mikroprozessor gesteuerte Logik - 3-Digit-Display - LED Statusanzeige - Konfigurierbare Eingänge - Integrierter 433 MHz Empfänger - Anschluss für Programmiergerät - Optionales TCP/IP und RS485 Modul - TERMON J1: Anschluss zur Spannungsversorgung 230V J9: Invertersignal Eingangsblock J2: Anschluss des Gleichrichters J10: Steckplatz für Zusatzkarten...
  • Seite 4: Technische Daten

    Anschlussklemmen: Technische Daten: - Stromversorgung………....230Vac±10%, 50/60Hz - Ampelanschluss………………………………..230Vac;40W - Zübehör……………………………………..….24Vac;1A max Sicherheit bei der Installation: Bitte aufmerksam lesen, damit der gesetzlich vorgeschriebene Schutzgrad eingehalten wird!!! 1.) Alle Anschlüsse auf der Steuerung sind unter Beachtung der Montageanleitung und nach den geltenden Regeln der Elektronik anzuschließen. 2.) Vor der Installation ist ein Thermomagnetischer Schutzschalter mit einem Kontaktabstand von mindesten 3mm zu installieren.
  • Seite 5: Anschlüsse Und Funktionen Der Ein- Und Ausgänge

    Vorbereitung: Wählen Sie die richtige Schranke anhand der folgenden Tabelle aus: - Die Tasten F und + 2 Sekunden lang gedrückt halten. - Die richtige Schranke mit den +/- Tasten auswählen. - Zum Bestätigen die Tasten F und + drücken. Das Unternehmen haftet nicht für die Verletzung von Personen oder Tieren oder Schäden, welche durch die falsche Auswahl der Schranke entstehen!!!!! Anschlüsse und Funktionen der Ein- und Ausgänge:...
  • Seite 6 ENCODER Der Encoder ist bereits verbaut und getestet. Erlöst ein reversieren des Schrankenbaumes aus, falls dieser auf ein Hindernis trifft. Im Programmierlevel 1, unter EC, lässt sich der Encoder programmieren. FRAC Zusätzlicher Sicherheitseingang Hier können Sicherheitskontaktleisten angeschlossen werden. UPS Verbindungsstatuseingang (USV) START Eingang N.O.
  • Seite 7 CLOSE N.O. definiertes Schließen. Bei Ansteuerung dieses Einganges führt die Schranke eine Öffnung durch. Vorausgesetzt die Sicherheitseinrichtungen sind wurden nicht aktiviert. Im Programmierlevel 1, unter CL, lässt sich der Eingang programmieren. N.O. Sicherheitseingang (Lichtschranken). Im Programmierlevel 1 unter FT konfigurierbar. Während der Öffnung nicht aktiv.
  • Seite 9: Anschlüsse Frequenzumrichter

    Anschlüsse Frequenzumrichter:...
  • Seite 10 Programmierung: Basis Funktionen: Um in das Menü zu gelangen halten Sie die F –Taste für 2 Sekunden gedrückt. Das Programmiermenü ist in 4 Stufen unterteilt. Um durch die verschiedenen Stufen zu navigieren halten Sie die F – Taste gedrückt und drücken Sie auf die + Taste (Sequenz 1-2-3-4-1…..).
  • Seite 11: Programmierung 1. Stufe

    Programmierung 1. Stufe: In der folgenden Tabelle sind die Funktionen der 1. Stufe und die einzelnen einstellbaren Parameter aufgeführt. Beschreibung der Parameter der Lvl 1: LO: Funktionslogiken: - 00 Totmann: Die Schranke bewegt sich nur solange in Öffnung/Schließung von Hand bedient und gehalten wird.
  • Seite 12 CL: Close Konfiguration: -01 Close durch Freigabe: Hier wird die Schließung erst erreicht wenn das Fahrzeug die Lichtschranke oder den Induktiven Sensor verlassen hat. N.O Der Lichtschranke/Sensor mit den Klemmen des Kontaktes verbinden. Die Präsenz des Fahrzeuges an der Lichtschranke/Sensor bewirkt nicht das sofortige Schließen, es muss das auslösen des entsprechenden Signals abgewartet werden.
  • Seite 13: Programmierung 2. Stufe

    Programmierung 2. Stufe: In der folgenden Tabelle sind die Funktionen der 2. Stufe und die einzelnen einstellbaren Parameter aufgeführt. Beschreibung der Parameter des Lvl 2: SR: Wartungsanfrage: - 00 : Die Wartungsanfrage ist nicht aktiv. - 01 : Am Ende des Countdowns, welcher durch die Zähler NL und NT erfolgt, wird der programmierte Ausgang aktiviert.
  • Seite 14 Schrankenbaumschloss: Um ein Schrankenbaumschloss verwenden zu können, schließen Sie den Anschluss des Schlosses auf den Ausgang OUT2, OUT3, OUT4 oder OUT5 und stellen Sie dementsprechend den Parameter O2,O3,O4 oder O5 auf 08. Programmierung 3. Stufe: In der folgenden Tabelle sind die Funktionen der 3. Stufe und die einzelnen einstellbaren Parameter aufgeführt.
  • Seite 15 Programmierung 4. Stufe: In der folgenden Tabelle sind die Funktionen der 4. Stufe und die einzelnen einstellbaren Parameter aufgeführt. Funktion Einstellbarer Parameter 00: Deaktiviert 01: U-LINK Kommunikationsprotokoll 02: Modbus/RTU 00: Slave 01: Master U-Link Mode 02: Slave für gegenläufige Schranken 03: Master für gegenläufige Schranken 00 - 31 U-Link Adresse...
  • Seite 16 Funktion Funkkanal: Kanal 1: Den Befehl aus dem Parameter R1 auswählen Kanal 2: Schließt den Relaiskontakt in der Klemmleiste J5“CH2 RX“ Antenneninstallation: Verwenden Sie eine auf die Frequenz von 433MHz abgestimmte Antenne. Die eventuelle Antenne an die Antennen- klemme anschließen. Verwenden Sie ein Koaxialkabel RG58.
  • Seite 17 Ferneinlernen von Handsendern: Hier wird eine Kopie der Tastenbelegung eines bereits eingelernten Handsenders erstellt. Dies ist möglich, ohne dabei die Steuerung öffnen zu müssen um auf den Empfänger zuzugreifen. 1. Bei dem bereits eingelernten Handsender die versteckte Taste (beide Knöpfe gleichzeitig drücken) drücken.
  • Seite 19: Kontrollierte Ein-Oder Ausfahrt

    Kontrollierte Ein-oder Ausfahrt Diese Lösung wird empfohlen, wenn die Zufahrt und die Ausfahrt zu einem reservierten Bereich über eine Schranke durchgeführt werden soll. Die Öffnung wird durch einen externen Befehl (Zugangskontrollsystem) ausgelöst.
  • Seite 20: Wichtige Hinweise

    - Schließen Sie die Schleife S1 auf den CLOSE- Kontakt. - Schließen Sie den N.O. Kontakt der Schleife S2 auf den Start- Kontakt. - Die Maßangaben der Schleifen sind nur Näherungswerte. - Als Erkennungssystem keine Funkhandsender verwenden. Benutzen Sie Systeme wie z.B. RFID- Kartenleser oder Kamerasysteme mit Nummernschilderkennung, welche an den OPEN- Kontakt der Schranke angeschlossen werden.
  • Seite 21: Übergabe-Und Wartungsprotokoll

    Übergabe-und Wartungsprotokoll Installateur Kunde Seriennummer Installationsdatum Inbetriebnahme Datum Einsatzbeschreibung Unterschrift...
