HACA LEITERN 0529.6503 Montage- Und Gebrauchsanweisung

MA 5112-1 c
Montage- und Gebrauchsanweisung
für Typ 0529.6503, Typ 0929.6503
HACA – Aufsteckbare Einstieghilfe und–
für Typ 0929.8404 HACA – Gegenhalter
Achtung: Bei nicht fachgerechter Montage besteht Lebensgefahr!
1. Allgemeines - Wichtige Hinweise
1.1 Die aufsteckbare Einstieghilfe und der Gegenhalter ist für
Fallschutzschienen HACA-Typ 0529.6602, Typ 0929.6602 und
für Einholm-Fallschutzleitern HACA-Typ 5442.02 und Typ
9442.02 zu verwenden.
1.2 Montieren Sie die Ortsfeste Leiter, Einholm-Leiter, Steig-
eisen, sowie die Fallschutzschienen nach separaten HACA-
Montageanleitungen.
1.3 Sollten die Leitern oder Steigeisen bereits vorhanden
sein, so prüfen Sie in jedem Fall, ob die Leitersprossen bzw.
Steigeisen und alle sonstigen Bauteile und ihre Befestigun-
gen am Objekt in einwandfreiem Zustand sind. Die Prüfun-
gen sind von einer sachkundigen Person durchzuführen.
1.4 Falls für mehrere Fallschutzanlagen nur eine einzige Ein-
stieghilfe verwendet werden soll, muss an jeder Anlage der
Gegenhalter Typ 0929.8404 montiert werden.
1.5 Die einwandfreie Funktion der Einstieghilfe ist nur ge-
währleistet, wenn das obere Fallschutz-Schienenende im Ori-
ginalzustand (ohne zu kürzen) verwendet wird. Der Über-
stand vom Fallschutz-Schienenende bis Mitte der obersten
Sprosse (Abb. 1) bzw. bis Mitte Wandbefestigungsbügel (Abb.
2) oder Mitte Steigeisen (Abb. 3) beträgt generell 210 mm.
Um die 210 mm einzuhalten, beginnen Sie deshalb mit der
Fallschutzschienen-Montage von oben und kürzen die Schie-
ne, falls erforderlich, am unteren Ende. Schnittstellen ent-
graten und mit Zink-Dickschichtlack HACA-Typ 0052.90 10
nachbehandeln.
1.6 Der Übergang der Einstieghilfe zur Fallschutzschiene ist
fluchtend auszurichten.
1.7 An Fallschutzschienen sind am oberen und unteren Ende,
sowie an allen Ausnehmungen oder Unterbrechungen, End-
anschläge (auch bei Verwendung der aufsteckbaren Einstieg-
hilfe erforderlich) zu montieren. Montieren Sie deshalb un-
terhalb des Fallschutz-Schienenendes einen Endanschlag (5)
HACA-Typ 0529.4007 (ca. 0,33 m angeordnet). Montage nach
separater Montageanleitung durchführen.
Lorenz Hasenbach GmbH u. Co. KG · D-65517 Bad Camberg · Tel. 0049 6434 / 25-0 · www.haca.com
Stand: 07/2020
Erst lesen – dann montieren!
Sollten Sie Rückfragen bezüglich der Montage haben,
wenden Sie sich bitte an unser Stammhaus in Bad Camberg.
Teile-Nr. 01/0117000373

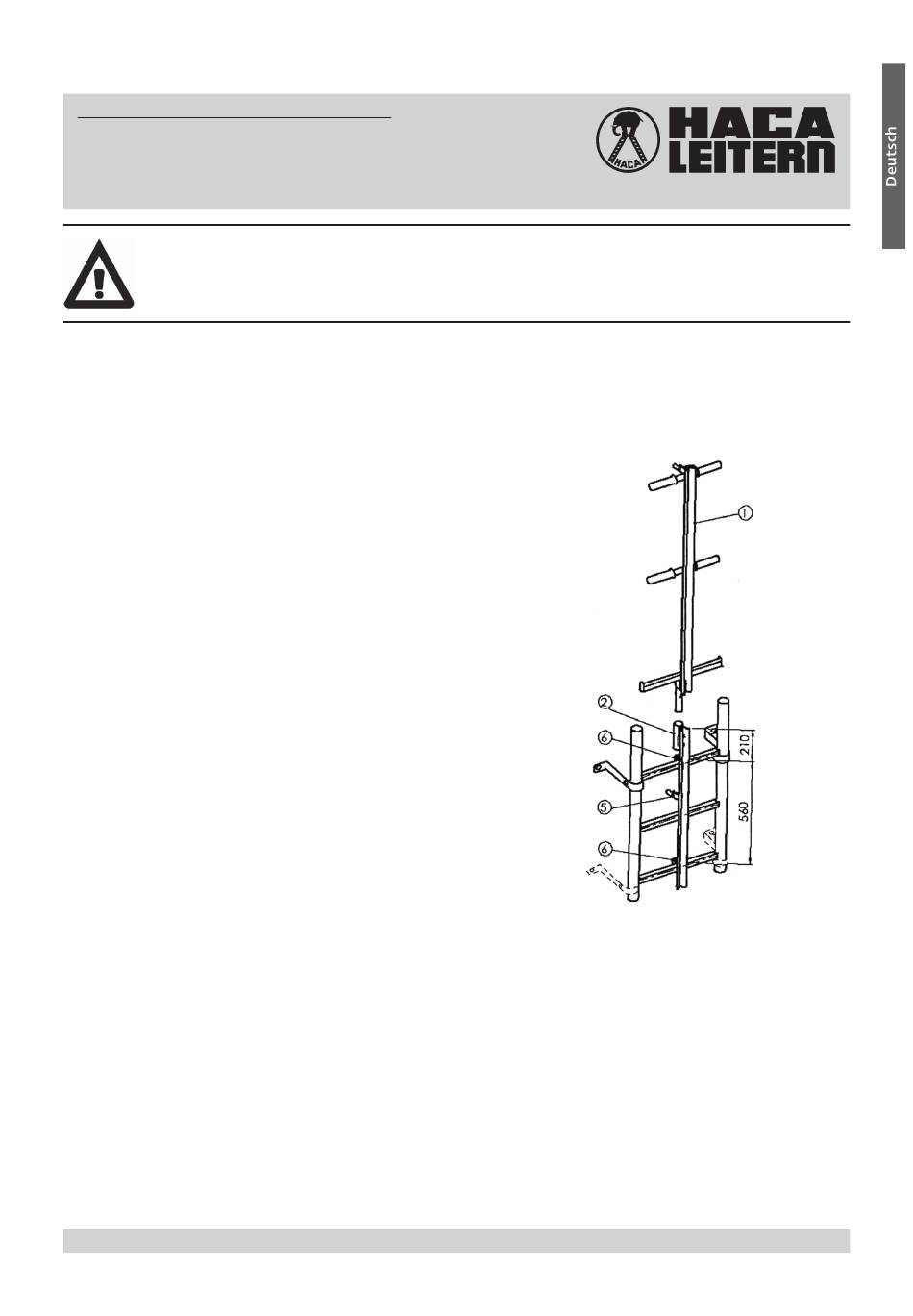

Abb. 1
1
