Inhaltszusammenfassung für pro-emit SMD 100W

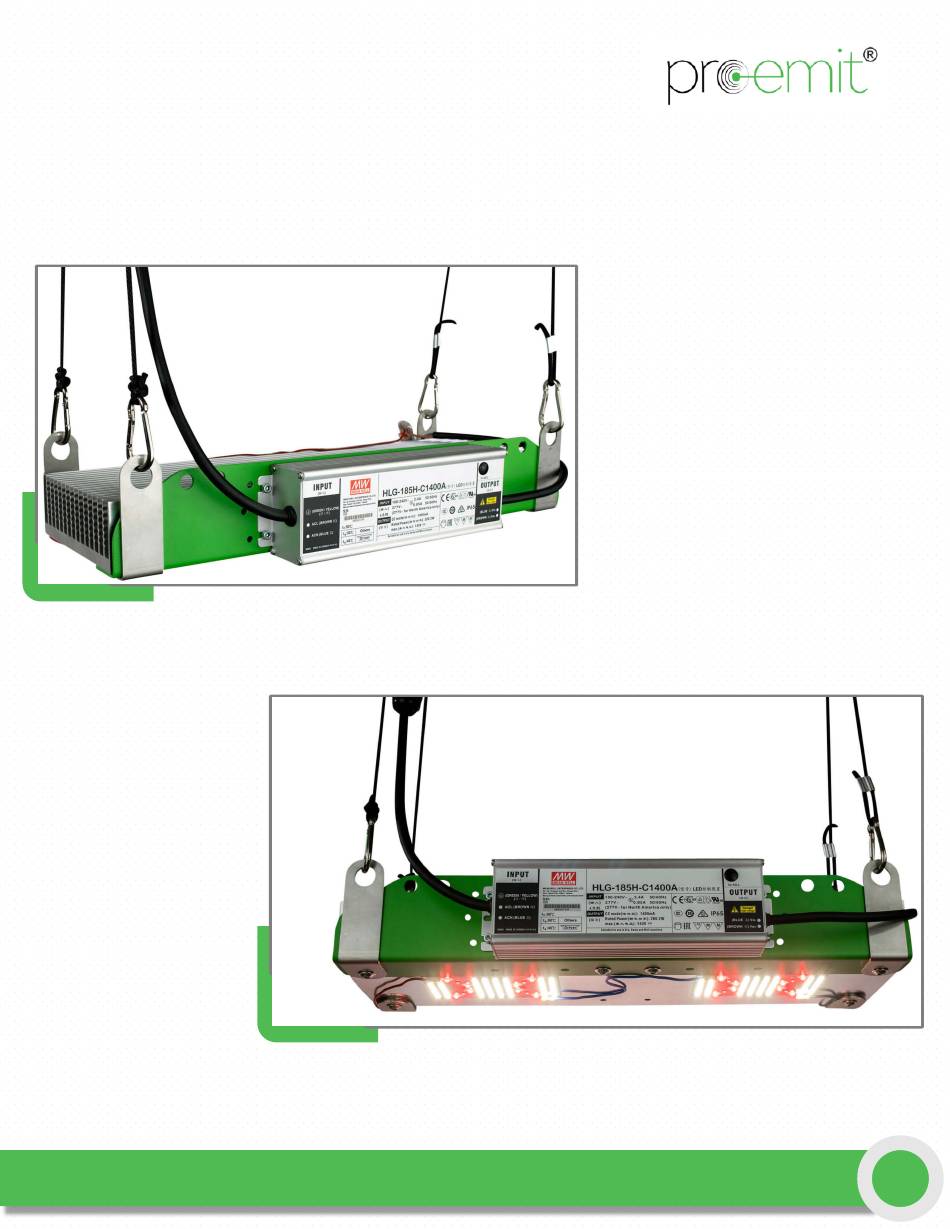

- Seite 1 Aufbauanleitung DIY-M-Kit SMD 100W Modular assembly instructions...
- Seite 2 Übersicht der mitgelieferten Komponenten unseres DIY-M-KIT 100W: 2x Samsung SMD Boards - je nach Auswahl 2x Thermalpads zur Wärmeableitung der SMD Boards 1x Meanwell HLG 185H C1400A (Datenblatt) / B - je nach Auswahl 4x M4 Schrauben, Muttern und Unterlegscheiben zur Befestigung des Meanwell HLG 185H C1400 1x Kühlkörper mit vorbereiteten Gewinden 1x 450mm Winkel zur Befestigung des Meanwell HLG 185H...
- Seite 3 Anbringen des Treibers Zu Beginn wird der mitgelieferte Treiber, an der dafür vorgesehenen Stelle des Winkels montiert. Modular assembly instructions...
- Seite 4 Dazu die Schrauben mit den Unterlegscheiben durch die Öffnungen der Treiberhalterung und durch die Öffnungen des Winkels führen und auf der Rückseite des Winkels mit den entsprechenden Müttern festziehen. Modular assembly instructions...
- Seite 5 Anbringen der Winkel Nach der Treibermontage auf den Verbindungswinkel, wird dieser nun auf die Kühlkörper montiert. Dazu die entsprechenden Schrauben entnehmen und mit den beiliegenden Unterlegscheiben festziehen. Modular assembly instructions...
- Seite 6 Modular assembly instructions...
- Seite 7 Modular assembly instructions...
-
Seite 8: Anschluss Des Treibers Mit Dem Netzkabel
Es gilt prinzipiell immer, die Elektroinstallation durch eine entsprechend geschulte Fachkraft durchführen zu lassen Anschluss des Treibers mit dem Netzkabel Zu Beginn der Installation die beiliegende Kabelmuffe auseinander schrauben und das innenliegende Verbindungsstück freilegen. Dazu einfach die Drehverschlüsse öffnen. Modular assembly instructions... - Seite 9 Nun wird die äußere Hülle der Kabelmuffe, über die zu verbindenden Enden geführt. Modular assembly instructions...
- Seite 10 Die offenen Enden der Treiberleitung werden nun in die entsprechenden Öffnungen des Verbindungsstück eingeführt. Dazu die Schrauben am Verbindungsstück leicht lösen um das Einführen zu erleichtern. Sind die Adern eingeführt, werden nun die Schrauben wieder festgezogen, um das Herausrutschen der Adern zu verhindern. Modular assembly instructions...
- Seite 11 Anschließend werden nun auch die Adern des Verbindungsstück Netzsteckers, eingeführt. Wichtig hierbei ist, jeweils gleichen Adern gegenüber einzuführen um Kurzschlüsse zu vermeiden. Hierfür bitte die Angaben des Treibers und die Farben der Adern beachten Nun wird die äußere Hülle der Kabelmuffe, über das Verbindungsstück geschoben und verschraubt.
- Seite 12 Anbringen der PCB-Boards Wurden die Kühlkörper miteinander verbunden, können nun die PCB-Boards angebracht werden. Dazu wird jeweils ein Thermalpad benötigt. Hier wird die Schutzfolie abgezogen und auf die vorher gereinigte Rückseite des PCB- Boards geklebt. Anschließend wird die andere Klebefläche freigelegt und das PCB-Board kann auf den Kühlkörper geklebt werden.
- Seite 13 Anbringen der Haltewinkel Wurden alle PCB-Boards auf den Kühlkörper montiert, können nun je nach DIY-Kit, die großen Haltewinkel montiert werden. Dazu einfach die Winkel mit den Schrauben und Unterlegscheiben auf die Kühlkörper montieren. Modular assembly instructions...
- Seite 14 Es gilt prinzipiell immer, die Elektroinstallation durch eine entsprechend geschulte Fachkraft durchführen zu lassen Anschluss des Treibers mit den PCB-Boards Es folgt der Anschluss der PCB-Boards miteinander und mit dem Treiber. Dazu werden die mitgelieferten Wagoklemmen jeweils an einen Ausgang des Treibers geknipst.
- Seite 15 Es folgt der Anschluss der PCB-Boards, in Reihe, mit dem Anschluss am Treiber. Dafür wird zu Beginn der Minus- Eingang des Treibers, mit der schwarzen Litze, am ersten Minusanschluss des PCB- Boards verbunden. Danach geht man vom Plus-Anschluss des PCB-Boards auf den nächsten Minus- Anschluss des folgenden PCB- Boards.
- Seite 16 Vom letzten PCB-Board geht man nun mit der roten Litze auf den Plus- Eingang des Treibers. Hierfür wird die Leitung am Kühlkörper entlang, (optimal wäre unter dem Winkel durch) zurück zum Treiber gelegt und die Litze in die noch frei Öffnung der zweiten Wagoklemme geknipst.
