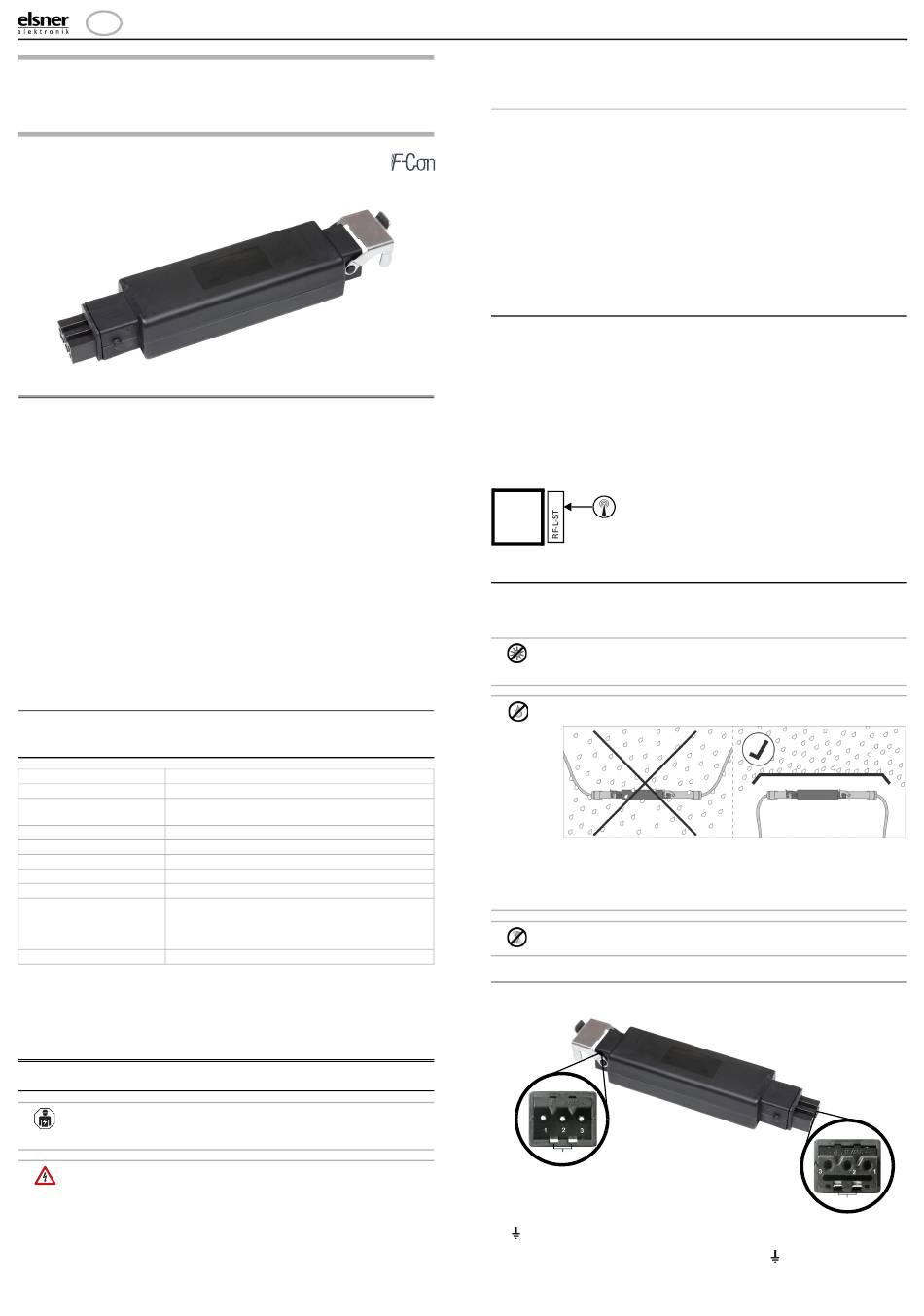

RF-L UN-ST IP53 und RF-L LED-ST IP53
Funk-Dimmer
Technische Daten und Installationshinweise
Artikelnummern
60544 RF-L UN-ST IP53
60545 RF-L LED-ST IP53
1. Beschreibung
RF-L UN-ST IP53 und RF-L LED-ST IP53 sind Funk-Dimmer für die Steuerungen
WS1 und WS1000 Color bzw. Style, WS1000 Connect und für das Funk-System So-
lexa II. Am RF-L UN-ST wird eine Beleuchtung mit Halogen- oder Leuchtstoff-
Leuchtmittel angeschlossen. Der RF-L LED-ST ist für LED-Leuchtmittel vorgesehen.
Die Funk-Dimmer erlauben das Dimmen in 1%-Schritten.
Eine am Funk-Dimmer angeschlossene Beleuchtung kann auch direkt mit der Funk-
fernbedienung Remo 8/pro, über die Tasterschnittstelle RF-B2-UP oder die Solar-
Funktaster Corlo P RF bedient werden (ohne weiteres Steuerungsgerät).
Funktionen:
• Universaldimmer mit automatischer Lasterkennung (Phasenanschnitt/
Phasenabschnitt)
• RF-L UN-ST für Hochvolt-/Niedervolthalogenleuchten in Verbindung mit
dimmbaren Netzgeräten und für dimmbare Energiesparleuchtmittel,
Belastung max. 300 W
• RF-L LED-ST für dimmbare LED in Verbindung mit dimmbaren Netzgeräten,
Belastung 20 - 300 W
• Empfang des Steuersignals per Funk
• Geeignet für: WS1 Color, WS1 Style, WS1000 Color, WS1000 Style, KNX
WS1000 Style (jeweils ab Software-Version 1.8).
WS1000 Connect. Solexa II.
Remo 8 (ab Version 0.1), Remo pro, RF-B2-UP, Corlo P1 RF, Corlo P2 RF.
1.0.1. Lieferumfang
• Funk-Dimmer
1.1. Technische Daten
Gehäuse Kunststoff
Schutzart IP 53*
Maße (ohne Sicherungsbü- ca. 147 x 36 x 29 (B x H x T, mm)
gel)
Gewicht ca. 140 g
Umgebungstemperatur Betrieb -20...+70 °C, Lagerung -55...+90°C
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Betriebsspannung 230 V AC
Eingang STAS3-Stecker (230 V)
Ausgang STAK3-Kupplung,
RF-L UN-ST: belastbar bis max. 300 W
RF-L LED-ST: belastbar von 20 - 300 W (Abhängig
vom Trafo auch weniger als 20 W)
Funkfrequenz 868,2 MHz
*Die Funk-Dimmer RF-L UN-ST IP53 und RF-L LED-ST IP53 sollten trotz hoher
Schutzart in einem geschütztem Bereich montiert werden, da über die Steckverbin-
dungen Wasser eindringen kann. Beachten Sie die Hinweise im Kapitel Anschluss.
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien:
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
GEFAHR!
Lebensgefahr durch elektrische Spannung (Netzspannung)!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
Funk-Dimmer RF-L UN-ST IP53 und RF-L LED-ST IP53 ab Version 5.7 • Stand: 08.06.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Funk-Dimmer RF-L UN-ST IP53 und RF-L LED-ST IP53
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf mechanische Beschädigungen
zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüglich der Lieferant
davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Hinweise zu Funkanlagen
Bei der Planung von Anlagen mit Geräten, die über Funk kommunizieren, muss auf
ausreichenden Funkempfang geachtet werden. Die Reichweite von Funksteuerun-
gen wird begrenzt durch die gesetzlichen Bestimmungen für Funkanlagen und
durch die baulichen Gegebenheiten. Vermeiden Sie Störquellen und Hindernisse
zwischen Sender und Empfänger, die zur Störung der Funk-Kommunikation führen.
Dies sind beispielsweise:
• Wände und Decken (besonders Beton und Sonnenschutzverglasung).
• Metallische Flächen in der Nähe der Funkteilnehmer (z. B. Alu-Konstruktion
eines Wintergartens).
• Andere Funkteilnehmer und starke lokale Sendeanlagen (z. B. Funk-
Kopfhörer), die auf der gleichen Frequenz senden. Halten Sie darum einen
Mindestabstand von 30 cm zwischen Funksendern ein.
Das Antennen-Symbol auf dem Gehäuse zeigt die Po-
sition der Antenne im RF-L UN-ST IP53 und RF-L
Metall-
LED-ST IP53. Diese Seite darf nicht direkt an Metall-
Profil
flächen oder -gegenständen positioniert werden. Das
Funksignal kann sonst gestört werden.
2.3. Anschluss
Das Funk-Modul wird zwischen Verbraucher und Netzzuleitung eingesteckt. Es darf
nur über STAK/STAS-Steckverbindungen an flexiblen Leitungen angeschlossen
werden. Die Steckverbinder müssen mit den Sicherungsbügeln verriegelt werden.
Nicht dauerhaft direkter Sonneneinstrahlung aussetzen, um
eine zu starke Erwärmung zu vermeiden. Das Gehäuse ist nicht UV-
beständig.
Kein Wasser darf an Zuleitung und Gerät entlanglaufen.
• Montieren Sie das Gerät in einem geschützten Bereich (z. B. im
Kasten von Jalousie/Markise/Rollladen, in einem Konstruktions-
profil, unter den Dachziegeln oder in einem Gehäuse).
• Verlegen Sie Zuleitungen vom Gerät aus nach unten.
Keine Vibrationen!
• Montieren Sie das Gerät an einem erschütterungsfreien Platz.
2.3.1. Anschluss
Eingang Netzspannung
Steckplatz für STAK3-Kupplung
PE
1 Neutralleiter
2 L
3 nc*
PE
* Kontakt nicht benutzt
1
Ausgang Leuchte
Kupplung für STAS3-Stecker
PE
1 Neutralleiter
2 Leuchte
3 nc*
PE
DBEEA6047
