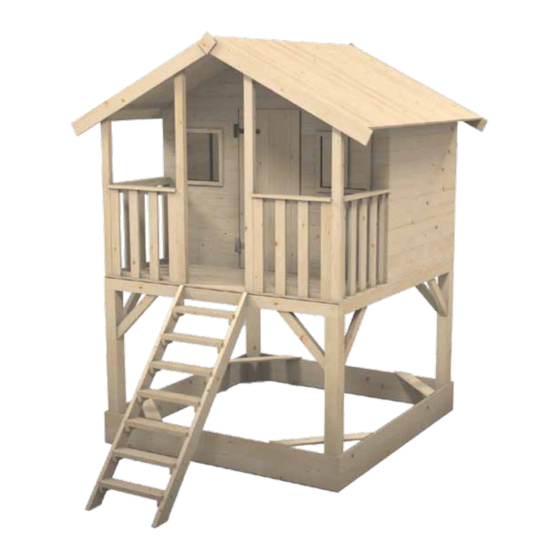

- Seite 1 Stelzenhaus Tobi Plus 120 Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 2: Eine Gute Entscheidung
Eine gute Entscheidung! Wir freuen uns, dass Sie sich für eines unserer Spiel- befestigt. Bei normal bindigem Boden reicht das Eindre- geräte entschieden haben. hen aus. Bei sandigen oder leichten Böden muss vor- ab ein Loch gegraben und der Bodenanker mit Beton Sie haben eine gute Entscheidung getroff... - Seite 3 Eine gute Entscheidung! • Die Konstruktion ist auf etwaige Beschädigungen und Das Spielgerät lässt sich jeder Zeit nach Ihren Wünschen Fäulnisbildung zu kontrollieren. erweitern, sodass Sie garantiert das richtige Anbauteil, wie beispielsweise Rutsche oder Schaukel, für das passen- • Alle Schrauben und Muttern müssen fest angezogen de Alter fi...
- Seite 4 Lieferumfang Stelzenhaus Übersicht Einzelteile Stelzenhaus Tobi 120 Rahmenholz 1900 x 60 x 80 mm HP-0551 Rahmenholz 1800 x 60 x 80 mm HP-0552 Unterzug 1780 x 60 x 80 mm HP-0553 Stelzen 1100 x 90 x 90 mm HP-0554 Diagonalstrebe 490 x 40 x 60 mm HP-0555 Pfosten 1111 x 40 x 60 mm HP-0585...
- Seite 5 Lieferumfang Stelzenhaus Abbildungen können abweichen! Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 6: Übersicht Schrauben
Übersicht Schrauben Alle Schrauben sind in Originalgröße abgebildet. 416x Holzschraube Ø 4 x 35 mm HP-0601 HP-0598 Holzschraube Ø 4 x 50 mm HP-0600 Holzschraube Ø 5 x 70 mm HP-0612 Holzschraube Ø 6 x 120 mm HP-0653 Metallwinkel HP-0364 Scharnier Empfohlenes Werkzeug Akkuschrauber... -
Seite 7: Einzelteile Grundgerüst
Schritt 1: Grundgerüst Einzelteile Grundgerüst Rahmenholz 1900 x 60 x 80 mm Rahmenholz 1800 x 60 x 80 mm Unterzug 1780 x 60 x 80 mm Holzschraube Ø 6 x 120 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Winkel Maßband Akkuschrauber... - Seite 8 Schritt 1: Grundgerüst Einzelteile Grundgerüst Stelzen 1100 x 90 x 90 mm Diagonalstrebe 490 x 40 x 60 mm Holzschraube Ø 6 x 120 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Wasserwaage Akkuschrauber Winkel (Kreuzschlitz) Die Pfosten werden von oben mit je 2x befestigt.
-
Seite 9: Einzelteile Podest
Schritt 2: Podest Einzelteile Podest Podestbrett 1800 x 16 x 95 mm Holzschraube 132x Ø 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) TIPP Wir empfehlen alle Bretter vorzubohren!! Hinweis: Wenn das Holz sehr trocken ist, bitte die Löcher vorbohren. Schrauben nicht direkt am Rand platzieren sonst besteht die Gefahr, dass das Holz bricht... -
Seite 10: Einzelteile Sandkasten
Schritt 3: Sandkasten Einzelteile Sandkasten Sandkastenbrett 1900 x 19 x 119 mm Sandkastenbrett 1838 x 19 x 119 mm Sandkastenbrett 1900 x 19 x 110 mm Sandkastenbrett 22 24 1838 x 19 x 110 mm Holzschraube Ø 4 x 50 mm Empfohlenes Werkzeug Wasserwaage Akkuschrauber... - Seite 11 Schritt 3: Sandkasten Einzelteile Sandkasten Sitzbrett 700 x 16 x 95 mm Holzschraube Ø 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Die Bretter werden von oben mit je vier Schrauben auf dem Sandkasten befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 12: Einzelteile Rückwand
Schritt 4: Rückwand Einzelteile Rückwand Rückwand 1800 x 28 x 1111 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Die Rückwand wird mit vier Schrauben am Podest befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... -
Seite 13: Einzelteile Seitenwände
Schritt 5: Seitenwände Einzelteile Seitenwände Seitenwand links 1168 x 28 x 1111 mm Seitenwand rechts 1168 x 28 x 1111 mm Empfohlenes Werkzeug Holzschraube Ø 5 x 70 mm Akkuschrauber Wasserwaage (Kreuzschlitz) Der breite Balken der Seiten- wände muss nach vorne. Die Seitenwand wird mit drei Schrauben am Podest befestigt und drei Schrauben an der Rückwand. -
Seite 14: Einzelteile Fensterwand
Schritt 6: Fensterwand Einzelteile Fensterwand Fenster links 668 x 38 x 1111 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Winkel Maßband (Kreuzschlitz) Die Wände werden mit je zwei Schrauben von innen am Podest und drei an der Seitenwand befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... - Seite 15 Schritt 6: Fensterwand Einzelteile Fensterwand Fensterblende Acrylglasscheibe Holzschraube Ø 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber Winkel Maßband (Kreuzschlitz) 6.2 6.2 Die Fensterblenden werden mit je zwei Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 16: Einzelteile Giebel
Schritt 7: Giebel Einzelteile Giebel Dachgiebel 1680 x 38 x 368 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Der Giebel wird innen mit je 4 Schrauben an den Wänden befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen... -
Seite 17: Einzelteile Absturzsicherung
Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Absturzsicherung 660 x 600 mm Metallwinkel Holzschraube Ø 4 x 35 mm Holzschraube Ø 4 x 50 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) 8.1 8.1 mit je 4x je 3x Das Geländer wird am Podest mit drei Schrauben befestigt. - Seite 18 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Pfosten 1111 x 40 x 60 mm Holzschraube Ø 5 x 70 mm Metallwinkel Holzschraube Ø 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber Winkel Maßband mit je 4x Der Pfosten wird oben und unten mit einer Schraube am Geländer befestigt.
- Seite 19 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Abdeckungsbrett 660 x 19 x 70 mm Holzschraube Ø 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) Das Abdeckungsbrett wird von oben mit drei Schrauben am Geländer befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 20 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Absturzsicherung 550 x 600 mm Holzschraube Ø 4 x 50 mm Empfohlenes Werkzeug Wasserwaage Akkuschrauber Winkel (Kreuzschlitz) Das Geländer wird am Podest mit zwei Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 21 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Pfosten 1460 x 40 x 60 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Das Geländer wird an den Pfosten (links+rechts) schräg von oben mit zweimal befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 22 Schritt 8: Absturzsicherung Einzelteile Absturzsicherung Abdeckungsbrett 550 x 19 x 70 mm Holzschraube Ø 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber Wasserwaage (Kreuzschlitz) Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 23: Einzelteile Dach
Schritt 9: Dach Einzelteile Dach Strebe 1900 x 38 x 60 mm First 1900 x 40 x 60 mm Holzschraube Ø 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Der First wird mit 2x befestigt. Die Streben werden mit je 4x verschraubt. - Seite 24 Schritt 9: Dach Einzelteile dach Dachbrett 1168 x 16 x 95 mm Holzschraube 176x 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Die Bretter werden von oben mit je vier Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 25 Schritt 9: Dach Einzelteile Dach Giebelbrett 1255 x 16 x 95 mm Holzschraube 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Die Bretter werden mit je vier Schrauben befestigt. Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
- Seite 26 Bei der Version OHNE Metall U-Profi l (30): Schritt 9: Dach Einzelteile Dach Firstscheibe 95 x 16 x 95 mm Holzschraube 4 x 35 mm Empfohlenes Werkzeug Akkuschrauber Leiter (Kreuzschlitz) Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 27: Einzelteile Leiter
Schritt 10: Leiter Einzelteile Leiter Leiterwange 1551 x 28 x 90 mm Trittbrett 460 x 28 x 90 mm Holzschraube 4 x 50 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) 10. 1 Das Trittbrett wird mit jeweils zwei Schrauben auf den Stützen befestigt. - Seite 28 Schritt 10: Leiter Einzelteile Leiter Holzschraube 5 x 70 mm Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) 10.2 10.2 10.2 Leiter wird von Leiter wird von innen mit 4x innen mit 4x befestigt befestigt Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
-
Seite 29: Einzelteile Tür
Schritt 11: Tür Einzelteile Tür Tür 480 x 1100 mm Holzschraube 4 x 35 mm Scharnier Empfohlenes Werkzeug Akkuschrauber (Kreuzschlitz) WICHTIG: Die Tür mittig im Rahmen mon- tieren. Die Tür sollte umlaufend einen Spalt von ca. 1,5 cm haben, um ein Klemmen der Finger von Kindern zu vermeiden. - Seite 30 Sprechen Sie uns jederzeit gerne an! Tel.: 02952 / 43 95 9 - 40 E-Mail: info@spielgeraete-discount.de Internet: www.spielgeraete-discount.de Für weitere Fragen zur Handhabung oder zu Sicherheitsfragen wenden Sie sich gerne an 02952 / 43 95 9 - 40, Lütke Haar 13, 59602 Rüthen...
