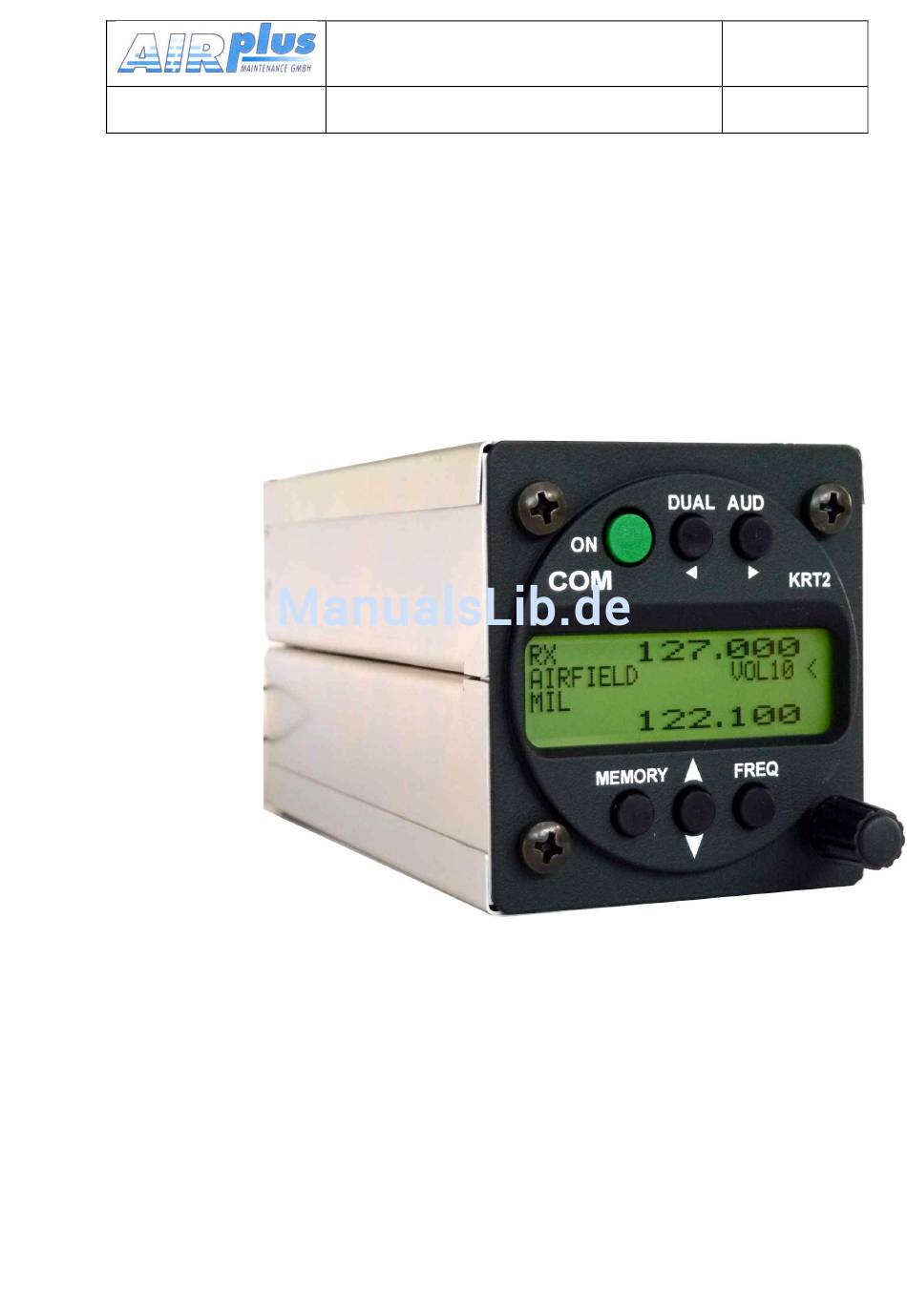

Sept. 2013 1 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften sowie die Beschreibung von Bedienung und Einbau des VHF Flugfunkgerätes KRT2. 1.1 Symbole Hinweise, deren Nichtbeachtung Personenschäden durch elektrische Strahlung und Entzündung von brennbarem Material verursachen kann.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 1.3 Kundenservice Für die schnellstmögliche Bearbeitung von Rücksendungen folgen Sie bitte den Instruktionen des Eingabeformulars für Reklamationen und Rücksendungen im Service-Bereich des AIRplus Web-Portals www.airplus24.com.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 2.2 Anzeige Anzeige Bedeutung Bemerkung Betriebszustand - Empfang Wird angezeigt wenn Empfang stattfindet (Squelch geöffnet) Betriebszustand - Senden Sender arbeitet ordnungsgemäß...
Seite 10
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Anzeige Bedeutung Bemerkung DUAL DUAL Watch ist aktiv De-aktivierbar mit DUAL oder Frequenzwechsel Index des gewählten [03] [ ] gewählter Speicherplatz...
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3 Bedienschritte 3.1 Allgemein Es gibt einen Grundzustand, bei dem der Drehknopf immer er Lautstärke- Einstellung (VOL) zugeordnet ist. Dieser Zustand wird verlassen durch Betätigung der Tasten AUD, FREQ oder MEMORY.
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.3 Frequenzeinstellung Die Eingabe einer Frequenz kann auf zwei verschiedene Arten erfolgen: • Direkte Eingabe • Auswahl aus Favoriten- Frequenzliste (Speicherplätze 0-99) 3.3.1 Direkte Eingabe...
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Durch die später beschriebene Sortiermöglichkeit sind die Namen der Einträge nach dem Alphabet angeordnet. Die Übernahme und De-Aktivierung erfolgt wieder mit oder ein Abbruch mit den Tasten FREQ oder AUD.
Seite 14
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 wieder MEMORY zu drücken. Abschluss/Speicherung ab Version 7.00: Im EDIT-Mode einfach drücken, es erscheint kurz SAVE und anschließend erscheint wieder die Favoriten-Auswahl.
Seite 15
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Abschluss/Speicherung vor Version 7.00: Der Speichervorgang wird durch nochmaliges Drücken von MEMORY ausgelöst. Es erscheint die Frage SAVE? . Zum Speichern die Taste drücken.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.4 AUD – Audio Menü Der Marker (<) auf VOL06 kann aus einem früheren Vorgang noch auf der Passiv- Frequenz stehen. In diesem Falle ist einmal die Taste AUD zu drücken, so dass der...
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Die Einstellung für den Squelch ist von verschiedenen Faktoren abhängig. Für Motorflugzeuge ist ein Wert von 5-8 als Ausgangswert anzusehen, Segelflieger werden diesen Wert ggf. unterschreiten. Je geringer die Zahl wird, umso größer wird die Eingangsempfindlichkeit,...
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.4.5 TXm – Aktivierung PTT-Tasten Durch dreimaliges Drücken der Taste und Drehung am Drehknopf kann die Freischaltung der beiden PTT-Tasten eingestellt werden.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 CONnn Wertebereich: 01 - 10 3.4.10 SIT – Mithör-Ton (side ton) Durch achtmaliges Drücken der Taste AUD und Drehung am Drehknopf kann die Lautstärke für den Mithör-Ton beim Senden angepasst werden.
Seite 20
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Zu dessen Einstellung sollte mit einem Kopfhörer (bei laufendem Motor) in normaler Lautstärke gesprochen werden und dabei der Mikrofonpegel auf ca. 0.5 eingestellt werden (Balkenanzeige entspricht dann der Mitte der Skala).
Seite 21
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Mic: dyn Mic: std Anzeige ob dynamisches- oder standard- Mikrofon geschaltet ist. 21 von 50...
Für Software > 5.00 Sept. 2013 Watch DUAL Der KRT2 besitzt nur einen Empfänger, daher erfolgt DUAL-Watch (das Überwachen zweier Frequenzen) im Wechsel zwischen der aktiven und der Standby-Frequenz. Durch Drücken der Taste DUAL wird Dual-Watch aktiviert, wie auch wieder deaktiviert. Die Deaktivierung erfolgt auch durch die Tasten FREQ oder MEMORY.
Seite 23
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Auf welcher Frequenz gerade empfangen wird, zeigt die Markierung hinter DUAL an: Empfang auf aktiv Seite Empfang auf passiv Seite Im DUAL Watch Modus können Standby-Frequenz und aktive Frequenz getauscht werden.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.6 Sendebetrieb Durch Betätigen der Sendetaste (PTT) geht das Gerät in den Sendebetrieb auf der eingestellten aktiven Frequenz (obere Zeile). Senden Empfang „TX“...
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.7 Selbst-Test System Im Hintergrund ist eine ständige Hardware-Überprüfung aktiv. Das Feld für Batterie-Status & Fehler (siehe Bedienelemente Überblick) dient zur Anzeige von Warnungen und im Falle von Hardware-Fehlern für Fehlermeldungen.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.8 Rücksetzen auf Werkseinstellungen Die Werkseinstellungen können nur vom ausgeschalteten Gerät herbeigeführt werden. die Tasten MEMORY Dazu müssen während des Einschaltens DUAL gleichzeitig gedrückt werden.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 3.9.1 ERASE – Löschen der Datenspeicher Aus dem SET UP – Menü mit in das “ERASE“ Untermenü wechseln: MEMORY FREQ Das Löschen der Favoriten- Frequenzen erfolgt nun mit .
Minute kontrolliert und der Aufbau des Kontaktes mit einem “r“ in der rechten oberen Ecke des Displays bestätigt. Mit der Fernsteuerung kann das KRT2 vollkommen unabhängig betrieben werden, wobei das KRT2 irgendwo im Flugzeug installiert sein kann. Das ist insbesondere in Tandem-Flugzeugen oder bei Raumknappheit von Bedeutung.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 5.4 Auspacken und Kontrolle des Gerätes Packen Sie das Gerät vorsichtig aus. Transportschäden müssen umgehend dem Transporteur angezeigt werden. Das Verpackungs- material muss für Beweiszwecke vorhanden sein.
(Segelfug) und den Headsets (Motorflug) umzuschalten. Ist im Kapitel AUDIO-Menu - MIC-Einstellungen der Mode AUTO eingestellt, erkennt KRT2 automatisch, welches Mikrofon zugeschaltet ist, wofür der Eingang L (pi 3) vorgesehen ist. Die beiden Eingänge (L und R) sollen nicht zusammengelegt werden.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Durch die automatische Abschaltung der Versorgungsspannung im Betrieb Segelflug (dynamic), ist das zweite Headset-Mikrofon außer Betrieb. Eingang dürfen maximal zwei gleiche...
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 5.7 Abschließender Audio-Setup Die ist eine Übersicht die richtige Audio-Einstellung abhängig von der Anwendung. Unbenützten Eingang MIC-R auf Masse legen. 5.7.1 Für Segelflug Die Taste AUD 3x drückern für VOX: Einstellung VOX 10 (abschalten).
Handbuch & Einbauanleitung Doc.-Nr: DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 5.8.4 Anschluss von dynamischem Mikrofon Besondere Beachtung erfordert die Verkabelung für dynamische Mikrofone, da durch die nötige hohe Verstärkung kleinste Masse-Fehler zu Störungen und Rückkopplungen fürhren.
Seite 41
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 41 von 50...
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 5.9 Antenne 5.9.1 Antennenauswahl • Es wird eine VHF-COM-Antenne mit einer Impedanz von 50 Ohm benötigt. • Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet und zugelassen sein.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 Weiterhin wird ein Testflug empfohlen, um den zufriedenstellenden Betrieb des Funkgerätes im Flug sicherzustellen. Dazu: • in mindestens 2000 ft Flughöhe über Grund Kontakt zu einer Bodenstation aufnehmen, die mindestens 50 km entfernt ist.
Doc.-Nr: Handbuch & Einbauanleitung DE-3000-800100d VHF-Communication Tranceiver KRT2 & KRT 2A Revision 9.5 Für Software > 5.00 Sept. 2013 6 ANHANG 6.1 Frequenz/Kanal-Plan Die folgende Tabelle enthält Beispiele für Betriebs- und angezeigte Frequenzen im Bereich von 118.000 ... 118.100 MHz. Die Tabelle kann nach diesem Schema bis 136.975 MHz fortgesetzt werden.
