TIOMOS Impresso
F072 135797 000 – 05/2013
Bedienungsanleitung/User manual/Mode d'emploi/Istruzioni d'uso/Instrucciones de uso/Monteringsanvisning

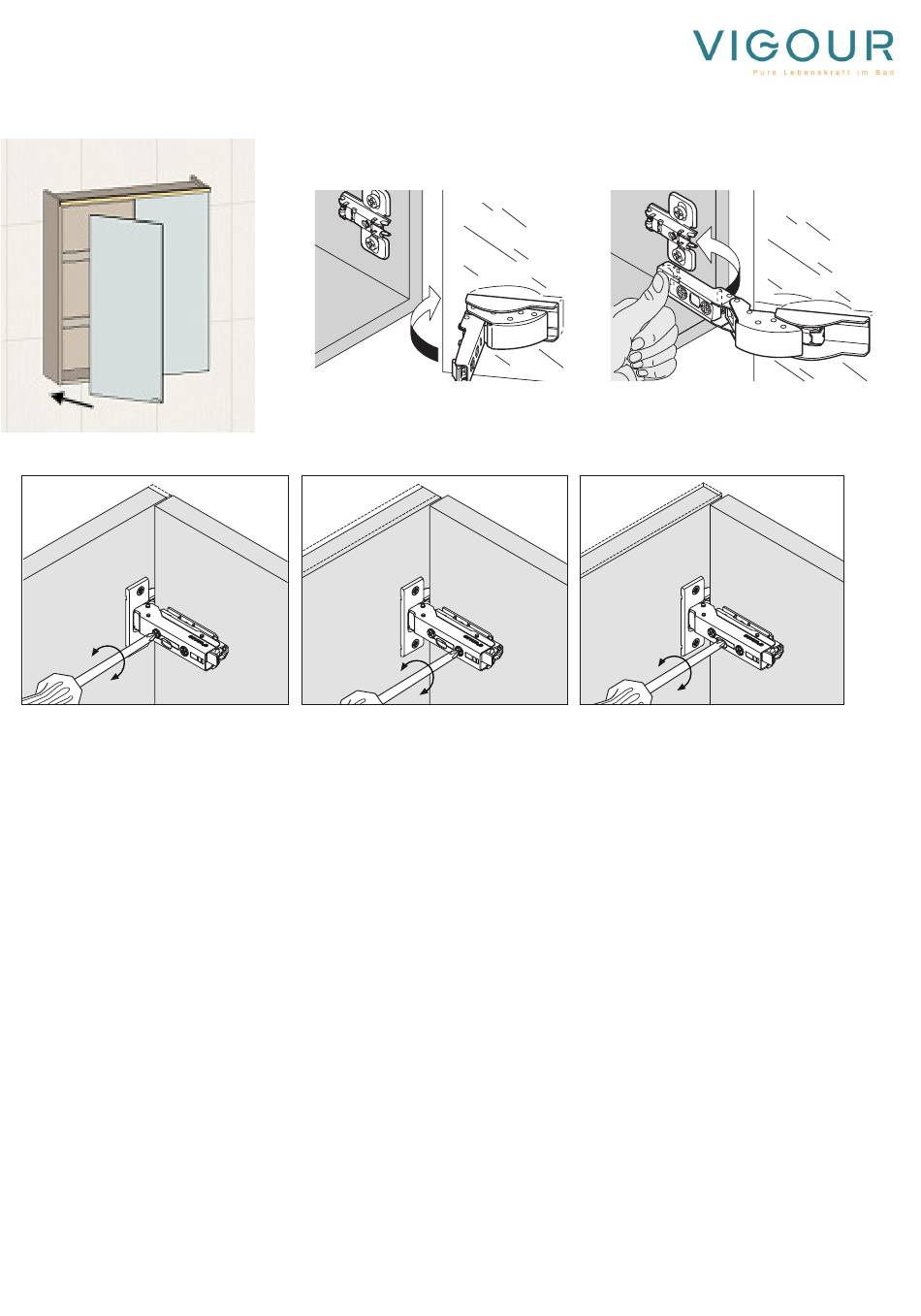

3D Verstellung/3D adjustment/Réglage3D/Regolazione 3D/Ajuste 3D/3D Justering
±2 mm
Seitenverstellung / Side adjustment / Réglage latéral
Regolazione laterale / Ajuste lateral / Sidjustering
Warnhinweis / Warning / Avertissement / Avviso / Advertencia / Varning
In Abhängigkeit vom Trägermaterial und bei hoch beanspruchten Möbeltüren wird die zusätzliche Verschraubung des Scharniertopfs mit Schrauben
Ø 3 mm empfohlen.
+3 / -2 mm
Tiefenverstellung / Depth adjustment / Réglage en
profondeur / Regolazione della profondità / Ajuste de
profundidad / Djupjustering
±2 mm
Höhenverstellung ist abhängig von der Monta-
geplatte/ Height adjustment, depends on the type of
mounting plate/ Réglage en hauteur dépend de la pla-
que de montage / Regolazione in altezza dipende dalla
piastrina di montaggio/ Ajuste de altura depende de la
base/Höjdjustering. Beror på vilken monteringsplatta
som används
