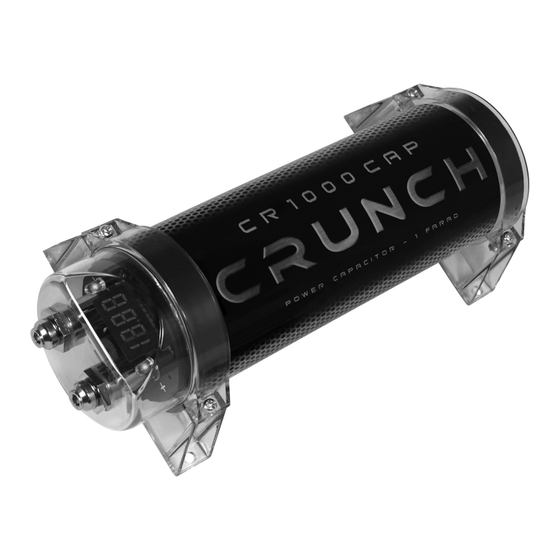

Crunch CR1000CAP Bedienungsanleitung
Pufferkondensator
Verwandte Anleitungen für Crunch CR1000CAP
Inhaltszusammenfassung für Crunch CR1000CAP
- Seite 1 CR 1000 CAP P O W E R C A P A C I T O R . 1 F A R A D B E D I E N U N G S A N L E I T U N G O W N E R , S M A N U A L VERS.
-
Seite 2: Technische Daten
B E D I E N U N G S A N L E I T U N G Inhaltsverzeichnis Seite Verwendungsmöglichkeiten Sicherheitshinweise Montage Erstes Aufladen Anschlussbeispiele Funktionsbeschreibung Entladen Justierung der Voltanzeige T E C H N I S C H E D A T E N Nenn-Kapazität: 1.0 Farad Dauer-Betriebsspannung:... - Seite 3 V E R W E N D U N G S M o G L I C H K E I T E N Der Pufferkondensator wird in Kraftfahrzeugen zur Stabilisierung und Unterstützung der Stromversorgung eines Verstärkers eingesetzt, wenn dieser schnell und für kurze Zeit hohe Ströme benötigt.
- Seite 4 S I C H E R H E I T S H I N W E I S E Bevor Sie mit der Installation des Kondensators beginnen, sollten Sie die folgenden Anweisungen der Bedienungsanleitung genau befolgen! Andernfalls besteht Verletzungsgefahr oder das Gerät könnte ernsthaft beschädigt werden.
-
Seite 5: Anschluss
M O N T A G E Für bestmögliche Ergebnisse sollte der Kondensator so nahe wie möglich bei der Endstufe installiert werden. Die Kabel zwischen dem Kondensator und der Endstufe sollten möglichst kurz sein und einen möglichst großen Querschnitt aufweisen. Die Kabel sind so zu verlegen, dass deren Isolierung während des Einbaus und des Betriebes nicht beschädigt werden. - Seite 6 A N S C H L U S S B E I S P I E L E Anschluss mit Verteilerblock (empfohlen) Sicherung Batt. Hinweis: Achten Sie auf korrekte Polung! Verteilerblock Verstärker Anschluss ohne Verteilerblock Sicherung Batt. Hinweis: Achten Sie auf korrekte Polung! Verstärker...
- Seite 7 F U N K T I O N S B E S C H R E I B U N G Digital Voltanzeige Diese Anzeige zeigt die aktuelle Betriebsspannung in Volt an und ist somit eines der wichtigsten Features zur Statusanzeige der Stromversorgung des Fahrzeuges.
- Seite 8 E N T L A D E N Wenn der Kondensator ausgebaut werden sollte, muss dieser aus Sicher- heitsgründen komplett entladen werden. Zum Entladen des Kondensators entfernen Sie das Kabel am „+“ Anschluss des Kondensator. Den „-“ Anschluss lassen Sie noch an Masse angeschlossen. Verbinden Sie die mitgelieferte Lade-/Entlade-Lampe mit dem „+“...
