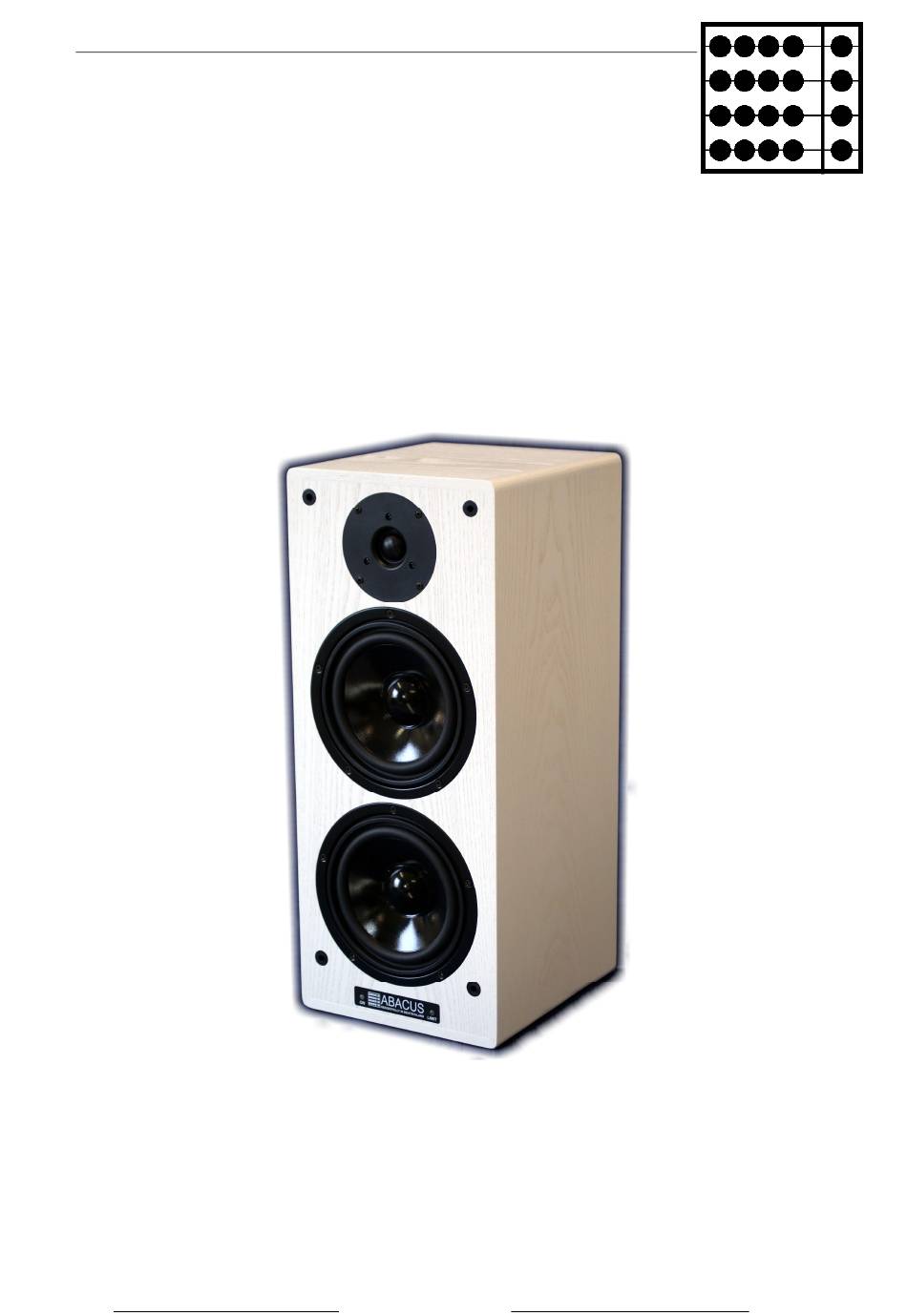

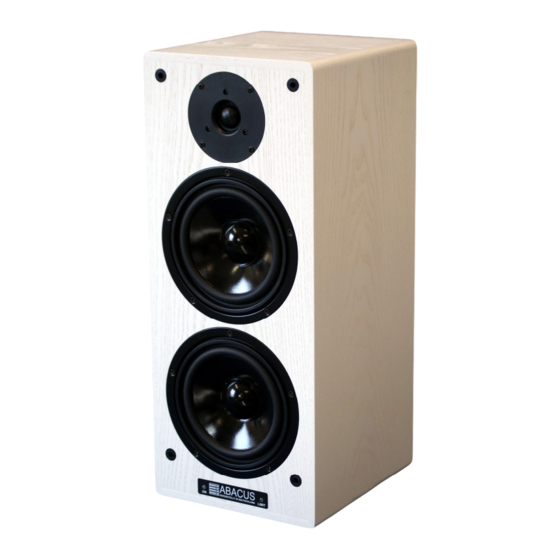

- Seite 1 ABACUS electronics Bahnhofstr. 39 a D-26954 Nordenham ( +49 4731 5088 Fax +49 4731 5080 Bedienungsanleitung ® ABACUS APC24-23C 2-Wege APC-Aktivbox ABACUS APC24-23C, Esche weiß info@abacus-electronics.de www.ABACUS-electronics.de...
-
Seite 2: Inhaltsverzeichnis
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox Inhalt Sicherheitshinweise ......................3 Einführung........................4 Die ABACUS APC24-23C im Überblick ................5 Die Front ........................5 Die Rückwand (oberer Teil) ..................6 Die Rückwand (unterer Teil) ..................7 Auspacken ........................8 Aufstellung ........................8 Anschluss ........................ -
Seite 3: Sicherheitshinweise
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox 1. Sicherheitshinweise Vorsicht Die mit dem Symbol gekennzeichneten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlages besteht. Verwenden Sie nur hochwertige, im Handel erhältliche Stromversorgungs- und Audiokabel. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal durchgeführt werden. -
Seite 4: Einführung
Abstand Ihr Gehör ernsthaft schädigen können. Halten Sie ausreichend Abstand mit den Ohren und mäßigen Sie die Lautstärke des Gerätes. 2. Einführung Herzlichen Glückwunsch zum Kauf Ihrer ABACUS APC24-23C. Dank der seit 1984 bewährten APC-Technik verhalten sich mehrere unterschiedliche Wege wie ein Breitbandsystem. -
Seite 5: Die Abacus Apc24-23C Im Überblick
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox 3. Die ABACUS APC24-23C im Überblick 3.1 Die Front ① Betriebsanzeige-LED (grün/rot) ② Schutzschaltungs-LED (rot/gelb) ③ 4 Befestigungsbuchsen für Frontabdeckung... -
Seite 6: Die Rückwand (Oberer Teil)
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox 3.2 Die Rückwand (oberer Teil) ④ Kühlkörper (kann bei Betrieb heiß werden) ⑤ Lautstärkeeinsteller (Eingangsempfindlichkeit) ⑥ Hochtonanpassungseinsteller ⑦ Bassabsenkungseinsteller (Raumanpassung) ⑧ Bassbegrenzungseinsteller (Hochpass) -
Seite 7: Die Rückwand (Unterer Teil)
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox 3.3 Die Rückwand (unterer Teil) ⑨ Umschalter Betriebsmodus (Automatic/Constant) ⑩ Haupt-Netzschalter ⑪ Line-Eingang Cinch ⑫ Line-Eingang XLR/Klinke (symmetrisch) ⑬ Sicherungshalter (Feinsicherung 5x20mm, 3,15A träge) ⑭ Netzeingang (Kaltgerätestecker) -
Seite 8: Auspacken
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox 4. Auspacken Packen Sie Ihre ABACUS APC24-23C sorgfältig aus und bewahren Sie die Verpackung möglichst für eventuelle spätere Transporte auf. Insgesamt sollte pro Karton folgendes im Lieferumfang enthalten sein: Diese Anleitung 1 ABACUS APC24-23C Aktivboxen 1 Frontabdeckung 1 Kaltgerätenetzkabel 2,0m... -
Seite 9: Anschluss Der Netzspannung
Verzerrungen des Stereobildes kommt. 7.2 Bassbegrenzungseinsteller Ihre ABACUS APC24-23C ist dank der ABACUS-Technik in der Lage, Töne ab 16Hz linear zu reproduzieren. Das ist für Lautsprecher besonders in dieser Größe ungewöhnlich und zuweilen nicht sinnvoll. Um einen Einfluss auf das Maß der Basslinearisierung zu haben, ist die Box an der Rückseite mit einem Bass-Roll-off-Einsteller (8) ausgestattet, an dessen... -
Seite 10: Bassabsenkungseinsteller
® Bedienungsanleitung ABACUS APC24-23C Aktivlautsprecherbox 7.3 Bassabsenkungseinsteller Für die Anpassung an die Aufstellung der APC24-23C vor einer Wand oder in einer Raumecke bietet der Bassabsenkungseinsteller (7) die Möglichkeit, den Bassanteil unterhalb von 300 Hz stufenlos bis zu 6dB zurückzunehmen. Gängige Werte sind hierbei -3dB für wandnahe Aufstellung und -6dB für die Aufstellung in der Raumecke. -
Seite 11: Inbetriebnahme
Einstellung. 9. Überlastschutz 9.1 Lautsprecherschutzschaltung Ihre ABACUS APC24-23C verfügt über eine intelligente Schutzschaltung, die die Überlastung der Kombination Lautsprecher-Verstärker erkennt und den Leistungsverstärker im Überlastungsfall in Bruchteilen von Sekunden deaktiviert. Der eingebaute Mikrokontroller erkennt dies und signalisiert diesen Zustand durch Blinken der „LIMIT“-LED (2). Nach wenigen Sekunden wird der Verstärker wieder aktiviert und kurze Zeit später das... -
Seite 12: Einschaltautomatik
Frequenzgang: 16…64-20.000Hz Ladekapazität/Energie: 2*20.000µF/2*16J Netto Gehäusevolumen: Signaleingangspegel, maximal: 30Vss Eingangsimpedanz: ca. 10kΩ Maße Gehäuse (B x T x H): 230×250×550mm Maße über alles (B x T x H): 230×291,5×553,5mm Gewicht (Stück, mit Frontabdeckung): 13kg EAR-Registriernummer für ABACUS-Produkte: WEEE-Reg.-Nr. DE 75488350...
