R+M Suttner ST-167 Bedienungsanleitung Seite 6

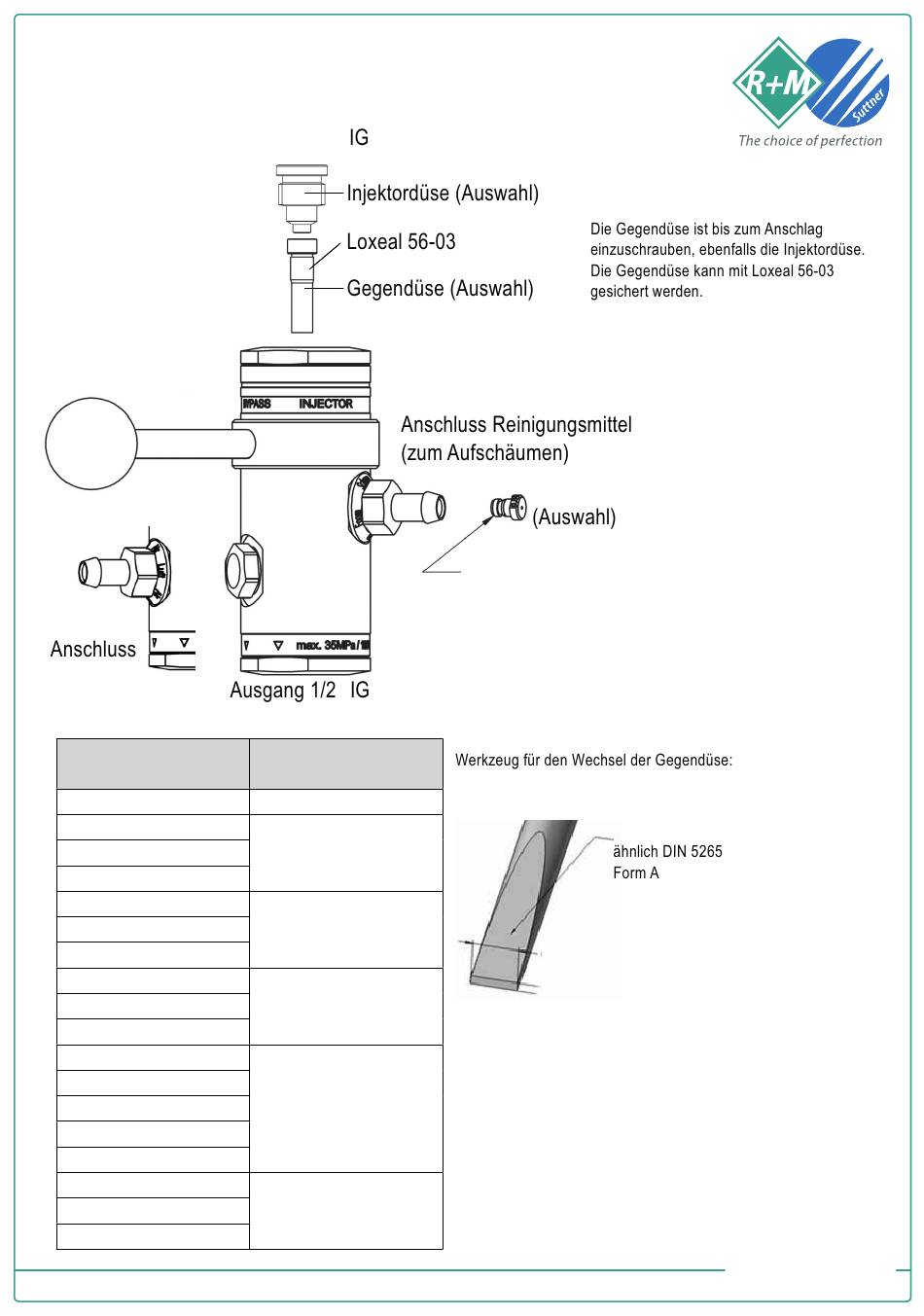

Bedienungsanleitung easyfoam365+ Bypass Injektoren ST-167 / ST-168
Artikel Nr.: 200 167 ... / 200 168 ...
Wahlhebel
ST-168
Druckluft
Injektordüse
040 003 641 (ø 1,1 mm) 040 003 514 (ø 1,4mm)
040 003 642 (ø 1,2 mm)
040 003 643 (ø 1,3 mm)
040 003 644 (ø 1,4 mm)
040 003 645 (ø 1,5 mm)
040 003 646 (ø 1,6 mm)
040 003 647 (ø 1,7 mm)
040 003 648 (ø 1,8 mm)
040 003 649 (ø 1,9 mm)
040 003 650 (ø 2,0 mm)
040 003 651 (ø 2,1 mm)
040 003 652 (ø 2,2 mm)
040 003 653 (ø 2,3 mm)
040 003 654 (ø 2,4 mm)
040 003 655 (ø 2,5 mm)
040 003 656 (ø 2,6 mm)
040 003 657 (ø 2,7 mm)
040 003 658 (ø 2,8 mm)
Seite 6, Ver. 11.2017
Eingang 1/2"
"
Gegendüse
040 003 517 (ø 1,7 mm)
040 003 521 (ø 2,0 mm)
040 003 523 (ø 2,3 mm)
040 003 528 (ø 2,8 mm)
04 0003 532 (ø 3,2 mm)
Düsenauswahl
Dosierdüse
Dosierung der
Chemikalie
Schraubendreher
7,0 mm
1,2 mm
www.rm-suttner.com
