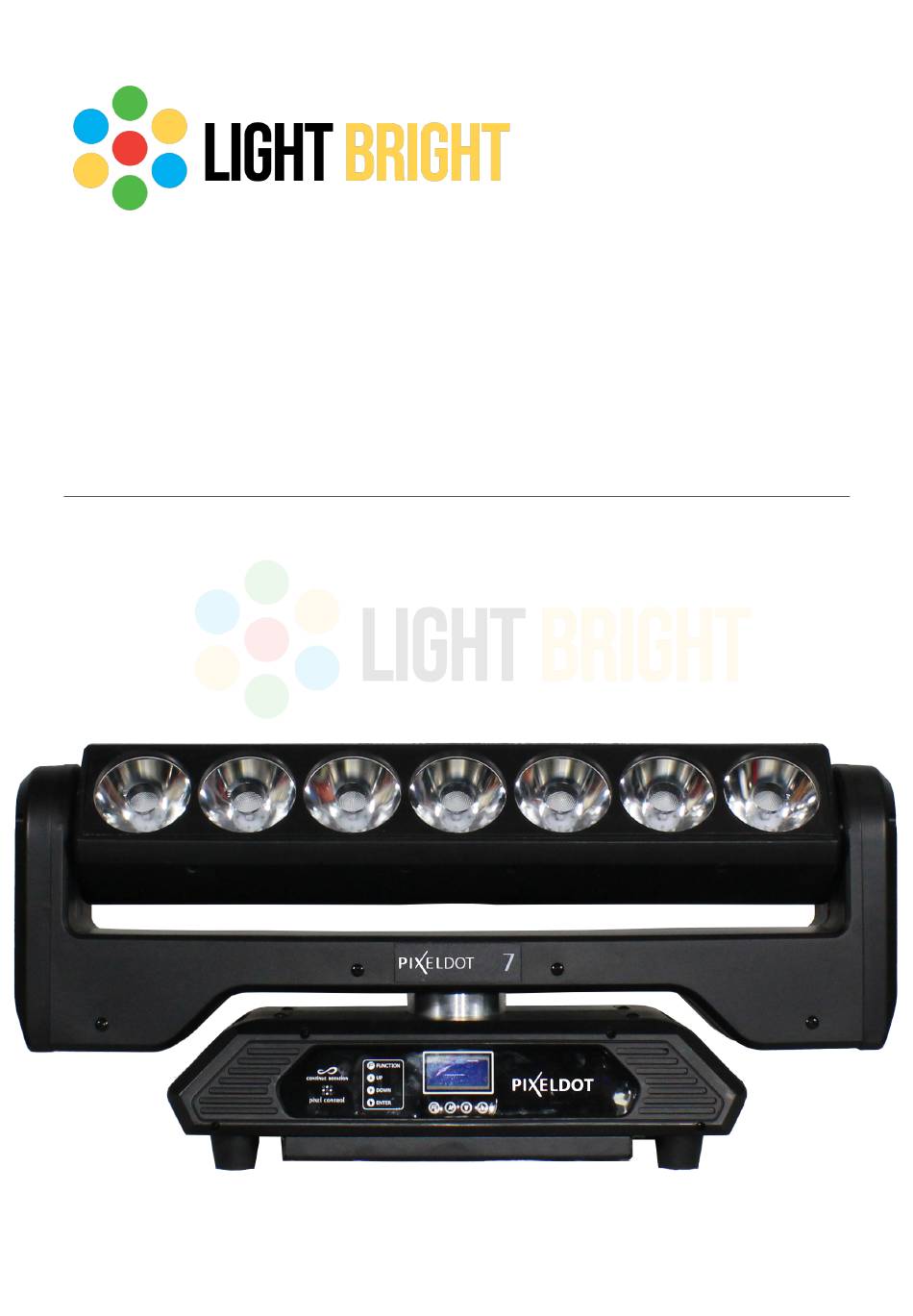

- Seite 1 Pixeldot7 LED Effektscheinwerfer Bedienungsanleitung V 1.0...
-
Seite 2: Inhaltsverzeichnis
Light Bright Pixeldot7 Inhaltsverzeichnis 1. Einleitung 2. Sicherheitshinweise 3. Auspacken des Gerätes 4. Installation 5. DMX-Verkabelung 6. Montage des Gerätes 7. Bedienfeld 8. Kanalbelegung 9. Technische Details 10. Service und Reinigung 11. Hinweise... -
Seite 3: Einleitung
ACHTUNG: Dieses Gerät ist nur für den professionellen Gebrauch geeignet! Schutzart IP 20 - nur für den Gebrauch in trockener Umgebung (Indoor)! Light Bright autorisiert den Gebrauch Ihrer Geräte nicht in lebensunterstützenden Systemen. Lebensunterstützende Systeme, sind Systeme, deren Zweck dazu dient Leben zu erhalten oder zu stabilisieren und deren Defekt oder Fehlfunktion möglicherweise den... -
Seite 4: Sicherheitshinweise
Light Bright Pixeldot7 2. Sicherheitshinweise ACHTUNG: Trennen Sie das Gerät vom Stromnetz, bevor Sie das Gerät öffnen. Durch Berühren von spannungsführenden Teilen können Sie einen elektrischen Schock erleiden. Stellen Sie sicher, dass die anzuschließende Netzspannung nicht höher ist als die auf dem Typenschild angegebene. - Seite 5 Light Bright Pixeldot7 ACHTUNG: AUGENSCHÄDEN! Blicken Sie bei Betrieb nicht für längere Zeit in die Lichtquelle. Dies kann für die Augen schädlich sein. Möglicherweise gefährliche Strahlung. Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), darf das Gerät nicht sofort einschaltet werden. Das dabei entstehende Kondenswasser kann Ihr Gerät beschädigen.
-
Seite 6: Auspacken Des Gerätes
Light Bright Pixeldot7 Um eine Beschädigung der internen Teile des Leuchtenkopfes zu vermeiden, lassen Sie niemals Sonnenlicht direkt in die Frontlinse leuchten. Die maximale Umgebungstemperatur von 45°C darf nicht überschritten werden. Betreiben Sie das Gerät erst, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. -
Seite 7: Dmx-Verkabelung
Light Bright Pixeldot7 für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht wurden (z. B. elektrischer Schlag)! Benutzen Sie das Gerät nur in komplett zusammengebauten Zustand, damit keine elektrischen Bauteile berührt werden können. (Gefahr 100-240 V) Wenn Sie die aufgeführten Punkte beachtet haben, können Sie die Geräte einstecken, oder... -
Seite 8: Montage Des Gerätes
Light Bright Pixeldot7 6. Montage des Gerätes Warnung: Es muss ein 0,5m Sicherheitsabstand von Scheinwerfer zu leicht entflammbarem Material gewährleistet werden.Zudem sollte der Abstand von zwischen Lichtaustritt des Gerätes und der zu beleuchtenden Fläche mindestens 2,0 Meter betragen. Der Scheinwerfer kann entweder gestellt werden oder hängend an einem Traversensystem montiert werden. -
Seite 9: Bedienfeld
Hier lässt sich die DMX-Adresse des Gerätes einstellen. Mit den Tasten „Up“ und „Down“ können sie hier nun die gewünschte DMX-Adresse einstellen und mit „Enter“ bestätigen. 2. RESET Setzt alle Motoren des Gerätes zurück. 3. MANUAL Manuelle Steuerung für jeden Wert des Pixeldot7. Dazu gehören Pan/Tilt; Rot; Grün; Blau; Weiß und Strobe. - Seite 10 Light Bright Pixeldot7 4. MODE Hier kann man verschiedene Modi- des Pixeldot7 einstellen. Wählbar sind: 4.1 12Ch Basic 4.2 15Ch Basic 4.3 39 Ch Extended 4.4 Auto Alone 4.5 Auto Master Fährt ein im Scheinwerfer gespeichertes Autoprogramm ab 4.6 Music Alone 4.7 Music Master...
- Seite 11 Light Bright Pixeldot7 7. VIEW 7.1 View hours Einsicht in die Gesamtlaufzeit des Gerätes. 7.2 View DMX/Value Zeigt die aktuelle Adresse und den Channel-Modus an 7.3 View Version Zeigt die aktuell installierte Software-Version an. 8. DEFAULT Hier kann der Scheinwerfer auf Werkseinstellungen zurückgesetzt werden.
-
Seite 12: Kanalbelegung
Light Bright Pixeldot7 8. Kanalbelegung 12Ch 15Ch 39Ch Value Funktion Pan (8bit) 0-255 Pan Bewegung Pan fein (16bit) 0-255 Pan Bewegung fein Tilt Bewegung (8bit) 0-255 Tilt Bewegung Tilt Bewegung fein (16bit) 0-∞ Tilt Bewegung endlos Pan/Tilt Geschwindigkeit 0-255 Geschwindigkeit (schnell-langsam) - Seite 13 Light Bright Pixeldot7 12Ch 15Ch 39Ch Value Funktion LED Macro 0-9 Keine Funktion 10-75 Macro statisch 76-95 Dynamisches Macro1 von langsam zu schnell 96-115 Dynamisches Macro2 von langsam zu schnell 116-135 Dynamisches Macro3 von langsam zu schnell 136-155 Dynamisches Macro4 von langsam zu schnell...
- Seite 14 Light Bright Pixeldot7 12Ch 15Ch 39Ch Value Funktion Rot LED - array 2 0-255 Farbe Rot 0-100% Grün LED - array 2 0-255 Farbe Grün 0-100% Blau LED - array 2 0-255 Farbe Blau 0-100% Weiß LED - array 2 0-255 Farbe Weiß...
-
Seite 15: Funktion
Light Bright Pixeldot7 12Ch 15Ch 39Ch Value Funktion Rot LED - array 6 0-255 Farbe Rot 0-100% Grün LED - array 6 0-255 Farbe Grün 0-100% Blau LED - array 6 0-255 Farbe Blau 0-100% Weiß LED - array 6 0-255 Farbe Weiß... -
Seite 16: Technische Details
Light Bright Pixeldot7 9. Technische Details • Lichtquelle: 7x15W Mulitchip-LED RGBW • • Stromzufuhr: AC100-240V 50/60Hz mit Switch Schalter • Einschaltstrom ca. 120W • Pan Bewegung: endlos • Tilt Movement: endlos • RGBW Farbmischung • DMX 12Ch;15Ch;39Ch • Lineares dimming von 0-100% •... -
Seite 17: Service Und Reinigung
Light Bright Pixeldot7 10. Service und Reinigung ACHTUNG: Gerät vor dem öffnen unbedingt von der Spannungsquelle trennen! Sie sollten in regelmäßigen Abständen die Funktion der Lüfter im Kopf und Fuß überprüfen. Vor allem sollten Sie darauf achten, dass die Lufteinlässe sowie das Innere des Scheinwerfers frei von Flusen und Staub sind. -
Seite 18: Hinweise
Light Bright Pixeldot7 11. Hinweise Dieses Gerät entspricht der CE-Richtlinie: • im Sinne der Richtlinie: 2014/35/EU Niederspannungsrichtlinie, (Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26.02.2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen) •...
